一、气动V型调节球阀详细资料
ZSHV、ZSRV、ZSSV型气动V型调节球阀是一种直角回转结构的高级控制阀，其由活塞式双作用或单作用（弹簧复位式）气动执行器和V型阀结构组成，它与电气阀门定位器配套使用，可实现比例调节；与电磁阀及控制箱配套使用，可实现二位切断控制。Ｖ型球阀阀芯设计成带有特殊形状的Ｖ型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。
|
公称通径mm
|
DN15-DN300
|
|||
|
材料代号
|
C
|
P
|
R
|
|
|
主要
零件 |
阀体
|
WCB
|
ZG1Cr
18Ni9Ti |
ZG1Cr18Ni
12Mo2Ti |
|
球体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|||
|
填料
|
聚四氟乙烯 柔性石墨
|
|||
|
适用
工况 |
适用介质
|
蒸汽、水
、油品 |
醋酸类
|
|
|
适用温度
|
-28℃ - 300℃
|
|||
|
执行器
|
型号
|
DA/SR系列、GTD/GTE系列、QGSY系列等
|
||
|
气源压力
|
0.4-0.7MPa
|
|||
|
设计制造标准
|
法兰尺寸标准
|
结构长度标准
|
检验试验标准
|
|
GB/T12237-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
API6D
|
ANSI B16.5
|
ANSI B16.10
|
JB/T9092-99
|
|
JPI7S-48
|
JIS B2212~2214
|
JIS B2002
|
API598
|
|
公称通径D（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
额定流量系数Cv |
32 |
47 |
78 |
110 |
170 |
280 |
410 |
750 |
1120 |
1850 |
2950 |
3800 |
||||
|
公称压力PN（MPa） |
1.6、2.5、4.0、6.4 |
|||||||||||||||
|
流量特性 |
近似等百分比（参见典型曲线图）、直线特性、快开性 |
|||||||||||||||
|
阀板转角（度） |
0°～90°（可调） |
|||||||||||||||
|
允许泄漏量等级 |
软密封：零泄露 硬密封：≤10--5额定流量系数 |
|||||||||||||||
|
作用形式 |
双作用/单作用（弹簧复位式） |
|||||||||||||||
|
控制型式 |
切断型/调节型 |
|||||||||||||||
|
执行器 |
型 号 |
DA系列、GT系列、AW系列、ZSQ系列等 |
||||||||||||||
|
气源压力 |
净化压缩空气（氮气）0.3-0.7MPa |
|||||||||||||||
|
调节型 |
输入信号 |
电流信号：0～10mA、4～10mA 气源信号20～100kPa |
||||||||||||||
|
基本误差 |
带定位器≤±1.5% |
|||||||||||||||
|
回 差 |
带定位器≤1.5% |
|||||||||||||||
|
死 区 |
带定位器≤0.6% |
|||||||||||||||
|
可调节比 |
250:1 |
300:1 |
||||||||||||||
|
切断型 |
回讯电压 |
AC220V、AC110V、DC24V、 |
||||||||||||||
|
切断时间 |
0.5 S |
1.0 S |
2.5～4.0 S |
7.0 S |
||||||||||||
|
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
供气0.5MPa
|
5.9
|
5.4
|
4.8
|
4.5
|
4.3
|
3.6
|
2.8
|
2.0
|
1.4
|
1.3
|
1.1
|
0.8
|
|

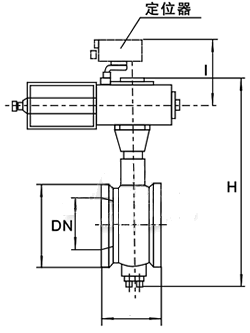

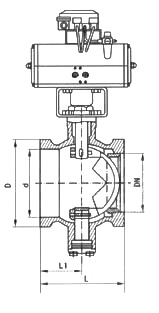

公称通径
|
尺 寸(mm)
|
|||||||
|
对夹式
|
法兰式
|
|||||||
|
D
|
L
|
L1
|
D
|
D1
|
D2
|
L
|
Z-D
|
|
|
25
|
64
|
50
|
25
|
115
|
85
|
65
|
102
|
4-14
|
|
40
|
82
|
60
|
25
|
135
|
110
|
85
|
114
|
4-18
|
|
50
|
100
|
75
|
32
|
145
|
125
|
100
|
124
|
4-18
|
|
65
|
120
|
85
|
38
|
160
|
145
|
120
|
145
|
4-18
|
|
80
|
131
|
100
|
45
|
180
|
160
|
135
|
165
|
8-18
|
|
100
|
158
|
115
|
50
|
195
|
180
|
155
|
194
|
8-18
|
|
125
|
180
|
135
|
55
|
215
|
210
|
185
|
213
|
8-18
|
|
150
|
216
|
160
|
65
|
245
|
240
|
210
|
229
|
8-23
|
|
200
|
268
|
200
|
80
|
280
|
295
|
265
|
243
|
12-23
|
