气动球阀
Q614F、Q615F气动三通内螺纹球阀
    • 产品型号:
    • Q614F、Q615F
    • 产品口径:
    • 15-50mm
    • 产品压力:
    • 1.6-6.4Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、气动三通内螺纹球阀产品概述
            Q614F、Q615F气动三通内螺纹球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。气动三通内螺纹球阀分为“L型气动内螺纹三通球阀”与“T型气动螺纹三通球阀”,L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求;在系统泄压后无需拆下整个阀体就能进行检查和维修。
        Q614F、Q615F气动内螺纹三通球阀任一通口均可用作入口而无泄漏,并可根据工况需要制成L型或T型通道,本气动内螺纹三通球阀安装方便。下图气动内螺纹三通球阀气动执行器采用的是DA型气动执行器,装有“限位开关(也就是俗话说的回讯器)”,表面经阳极氧化处理,齿轮齿条结构,有开关两个位置+/-5°行程调节;NAMUR标准气源接口,可与电磁阀直接连接。



    注:本图上的气动螺纹三通球阀配的是DA气动执行器,根据用户要求,也可以配GTD气动执行器或AT气动执行器。
    二、气动三通内螺纹球阀气动执行器技术参数
    气缸选配:GTD/GTE、AT/SR
    气缸形式:双作用单作用(弹簧复位式)
    环境温度:标准型为-20℃-+80℃、低温型-40℃-+80℃、高温型-20℃-+160℃
    气源压力:双作用2~8bar、单作用3~7bar
    三、气动三通内螺纹球阀附件选项
    回讯器:也叫限位开关,远程反馈开关信号(普通型、防爆型可选)
    电磁阀:双作用选二位五通、单作用选二位三通(普通、防爆;多种电压可选)。
    三联件:可对气源稳压、过滤、气缸加润滑油。
    手轮机构:转动手轮机构,可实现手动开、关阀。
    电气定位器:输入4~20mA信号,实现阀门调节功能(普通、防爆可选)。
    备注: 气缸参数请另参考所选配的气动执行器资料。
    气动螺纹三通球阀球阀标准规范
    阀门螺纹类型:G·NPT·BSPT DIN259/2999。
    阀门检 验:ISO/DIN 5208—1987。
    驱动装置连接:ISO 5211。
    四、气动三通内螺纹球阀阀门参数
    公称压力:PN1.6、2.5、4.0、6.4Mpa、1000WOG
    连接方式:螺纹(L型、T型)
    阀体材质:不锈钢CF8(304)、CF8M(316)
    阀球材质:不锈钢CF8(304)、CF8M(316)
    密封材料:PTFE、PPL
    适用温度范围:-20℃~232℃~350℃
    适用介质:水、油、气等某些腐蚀性液体(W·O·G)
    五、Q614/615F气动三通内螺纹球阀技术规范
    设计依据
    GB标准
    ANSI标准
    设计标准
    GB/12237
    ANSIB16.34
    连接尺寸
    GB/9113、JB/T79
    ANSIB16.5
    试验和检验
    JB/T9002
    API598
     七、Q614F、Q615F气动三通内螺纹球阀主要零件材质表
    序号
    零件名称
    材质
    1
    接头
    不锈钢 CF8、CF8M
    2
    阀座
    PTFE
    3
    球体
    不锈钢 304、316
    4
    垫片
    PTFE
    5
    阀体
    不锈钢 CF8、CF8M
    6
    螺栓
    不锈钢 304
    7
    阀杆
    不锈钢 304、316
    8
    垫片
    PTFE
    9
    填料
    PTFE
    10
    压盖
    不锈钢 304、316
    11
    连接支架
    不锈钢 CF8
    12
    连接套
    不锈钢 304
    13
    螺栓
    不锈钢 304
    14
    气动装置

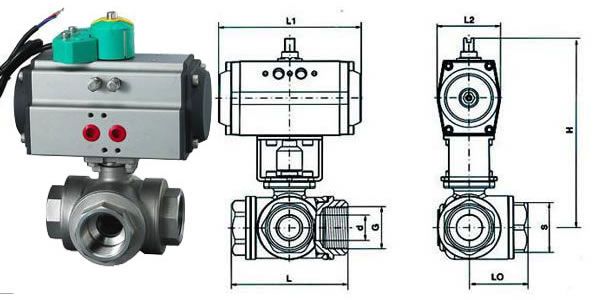

    七、气动三通内螺纹球阀主要外形及连接尺寸 Q61(4、5)(F、N、P)-16-64 MPa
    公称通径
    15
    20
    25
    32
    40
    50
    L
    68
    78
    86
    111
    126
    143
    L1
    34
    39
    43
    55.5
    63
    71.5
    H
    19
    25
    37
    45
    70
    80
    H1
    130
    135
    139
    158
    165
    202
    H2、H3
    根基实际配置气动附件而定
    D
    140
    140
    140
    164
    164
    190
    D1
    62
    62
    62
    75
    75
    91
    执行器型号
    GTD52/GTE65
    GTD52/GTE65
    GTD52/GTE80
    GTD52/GTE80
    GTD65/GTE90
    GTD80/GTE100

    说明:系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
    注:气动三通内螺纹球阀主要零部件及密封圈的材质可根据实际工况条件用户。
    1、系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。:数据 XXX/XXX分别是
    2、气动执行器双作用式/单作用式(弹簧复位)
    3、根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。
