SMQ661F气动三片式焊接球阀

- 产品型号:
- SMQ661F
- 产品口径:
- 8-50mm
- 产品压力:
- 1.6-6.4Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[气动三片式焊接球阀]的详细资料：

产品型号：SMQ661F

产品名称：气动三片式球阀

产品特点：气动三片式球阀,气动球阀,三片式球阀，公司生产的气动球阀,是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

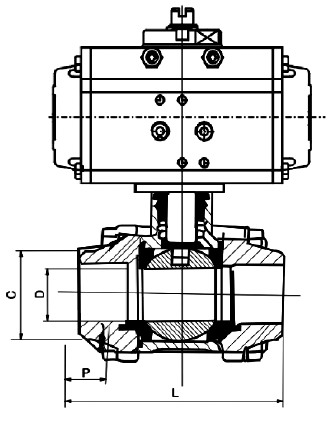

二、气动三片式球阀主要外形和连接尺寸单位（mm）：

SMQ611F-16,25,40,64
通径DN		d	G	L	H	W
mm	In	d	G	L	H	W
8	1/4″	8	G1/4″	65	140	104
10	3/8″	10	G3/8	65	140	104
15	1/2″	15	G1/2	72	150	140
20	3/4	18	G3/4″	85	155	140
25	1″	24	G1″	91	165	140
32	11/2″	30	G11/4″	110	180	164
40	11/2″	38	G11/2″	122	190	164
50	2″	48	G2″	145	210	190

三、气动三片式球阀主要外形和连接尺寸单位（mm）：

SMQ621F-16,25,40,64
通径DN		d	G	L2	H	W
mm	In	d	G	L2	H	W
8	1/4″	8	14	120	140	104
10	3/8″	10	18	130	140	104
15	1/2″	15	22	140	150	140
20	3/4	18	28	160	155	140
25	1″	24	34	180	165	140
32	11/2″	30	42	200	180	164
40	11/2″	38	48	218	190	164
50	2″	48	60	235	210	190

四、气动三片式球阀主要外形和连接尺寸单位（mm）：

SMQ661F-16,25,40,64
通径DN		d	G	L1	H	W
mm	In	d	G	L1	H	W
8	1/4″	8	14.3	65	140	104
10	3/8″	10	18	65	140	104
15	1/2″	15	22	72	150	140
20	3/4	18	28	85	155	140
25	1″	24	34.5	91	165	140
32	11/2″	30	43.5	110	180	164
40	11/2″	38	49.5	122	190	164
50	2″	48	62	145	210	190

五、气动三片式球阀主要外形和连接尺寸单位（mm）：

SMQ681F-16
通径DN		d	G	L3	H	W
mm	In	d	G	L3	H	W
15	1/2″	15	34	108	150	140
20	3/4	18	50.5	118	155	140
25	1″	24	50.5	127	165	140
32	11/2″	30	50.5	146	180	164
40	11/2″	38	50.5	159	190	164
