一、产品[YMG药用卫生级隔膜阀]的详细资料：
产品名称：药用卫生级隔膜阀
产品特点：工业标准：ISO、DIN、IDF 药用卫生级隔膜阀,药用隔膜阀,隔膜阀
部件列表：1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮
二、用途：
本阀隔膜采用进口加强硅橡胶，阀体经高速精加工抛光处理，光洁度达到Ra0.2um，绝对无菌、无孔角、广泛应用于生物、制药、电子等无菌要求很高的系统。
适用温度：≤150℃
压力等级：PN(MPa) 1.0
三、材料：
阀体：SUS316L无铁合金
隔膜：硅橡胶
四、测试：
衬里层：电火花检测
试验与检验按GB/T 13927标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

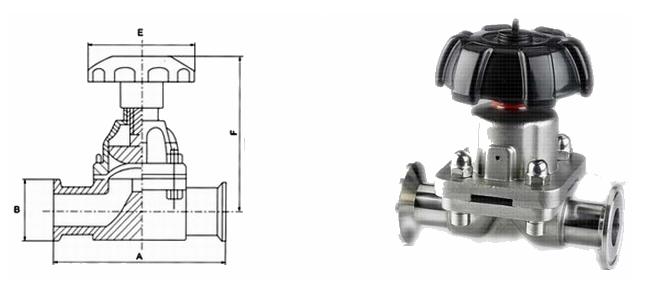

五、I型连接管焊接（图1）：
|
公称通径 DN |
公称压力 |
A |
B |
E |
F |
|
15 |
1.0 |
108 |
34 |
80 |
89/99 |
|
20 |
118 |
50.5 |
80 |
91/102 |
|
|
25 |
127 |
50.5 |
80 |
110/123 |
|
|
32 |
146 |
50.5 |
80 |
129/138 |
|
|
40 |
159 |
50.5 |
120 |
139/159 |
|
|
50 |
191 |
64 |
120 |
159/186 |
订货须知：
一、①药用卫生级隔膜阀产品名称与型号②药用卫生级隔膜阀口径③药用卫生级隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的药用卫生级隔膜阀型号，请按药用卫生级隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
