气动球阀
Q647F气动固定球阀
    • 产品型号:
    • Q647F
    • 产品口径:
    • 50-600mm
    • 产品压力:
    • 1.0-10.0Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、Q647F气动固定球阀料:

          Q647型气动固定式球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。

    、主要性能规范 :
    型 号
    试验压力ps(MPa)
    工作温度(℃)
    适用介质

    壳 体
    密封(液)
    密封(气)

    Q647F-10
    1.5PN
    1.1PN
    0.6 MPa
    -29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)
    水、蒸汽、油品等

    Q647F-16

    硝酸等腐蚀性介质

    强氧化性介质

    Q647F-25

    Q647F-64
    醋酸等腐蚀性介质

    Q647F-160

    尿素等腐蚀性介质

    、主要零件材料:
    阀 体
    球体、阀杆
    阀 座
    WCB
    2Cr13
    加玻纤增强聚四氟乙烯、对位聚苯
    ZG1Cr18Ni9Ti
    1Cr18Ni9Ti
    CF8
    0Cr19Ni9-(304)
    CF3
    00Cr19Ni11-(304L)
    ZG1Cr18Ni-12Mo2Ti
    1Cr18Ni12-Mo2Ti
    CF8M
    0Cr17Ni12-Mo2(316)
    CF3M
    00Cr17Ni14-Mo2(316l)

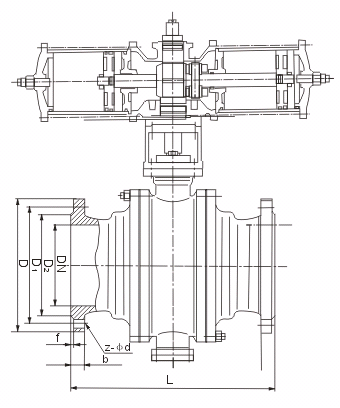

    、气动固定式球阀主要外型尺寸:
    PN1.0(MPa)
    通径(DN)
    L
    d1
    D
    D1
    D2
    b
    Z-d
    H
    重量
    125
    356
    125
    245
    210
    185
    22
    8-18
    542
    90
    150
    394
    150
    280
    240
    210
    22
    8-23
    572
    130
    200
    457
    200
    335
    295
    265
    24
    8-23
    636
    203
    250
    533
    250
    390
    350
    320
    26
    12-23
    726
    245
    300
    610
    300
    440
    400
    368
    26
    12-23
    859
    399
    350
    686
    350
    500
    460
    428
    26
    16-23
    927
    498
    400
    762
    400
    565
    515
    482
    26
    16-25
    1080
    818
    450
    864
    450
    615
    565
    532
    28
    20-25
    1120
    1037
    500
    914
    500
    670
    620
    585
    28
    20-25
    1150
    1255
    、气动固定式球阀主要外型尺寸:
    PN1.6(MPa)
    通径(DN)
    L
    d1
    D
    D1
    D2
    b
    Z-d
    H
    重量
    125
    356
    125
    245
    210
    185
    22
    8-18
    542
    95
    150
    394
    150
    280
    240
    210
    24
    8-23
    572
    135
    200
    457
    200
    335
    295
    265
    26
    12-23
    736
    208
    250
    533
    250
    405
    355
    320
    30
    12-25
    890
    255
    300
    610
    300
    460
    410
    375
    30
    12-25
    910
    409
    350
    686
    350
    520
    470
    435
    34
    16-25
    1020
    518
    400
    762
    400
    580
    525
    485
    36
    16-30
    1080
    838
    450
    864
    450
    640
    585
    545
    40
    20-30
    1120
    1067
    500
    914
    500
    705
    650
    608
    44
    20-34
    1150
    1295
    、气动固定式球阀主要外型尺寸:
    PN2.5(MPa)
    通径(DN)
    L
    d1
    D
    D1
    D2
    b
    Z-d
    H
    重量
    100
    305
    100
    230
    190
    160
    24
    8-23
    416
    78
    125
    381
    125
    270
    220
    188
    28
    8-25
    542
    107
    150
    403
    150
    300
    250
    218
    30
    8-25
    572
    145
    200
    502
    200
    360
    310
    278
    34
    12-25
    736
    220
    250
    568
    250
    425
    370
    332
    36
    12-30
    890
    280
    300
    648
    300
    485
    430
    390
    40
    16-30
    910
    450
    350
    762
    350
    550
    490
    448
    44
    16-34
    1020
    570
    400
    838
    400
    610
    550
    505
    48
    16-34
    1080
    920
    450
    914
    450
    660
    600
    555
    50
    20-34
    1120
    1140
    500
    991
    500
    730
    660
    610
    52
    20-41
    1150
    1360
    、气动固定式球阀主要外型尺寸:
    PN6.4(MPa)
    通径(DN)
    L
    d1
    D
    D1
    D2
    D6
    b
    Z-d
    H
    重量
    50
    292
    50
    175
    135
    105
    88
    26
    4-23
    360
    33
    65
    330
    65
    200
    160
    130
    110
    28
    8-23
    379
    45
    80
    356
    80
    210
    170
    140
    121
    30
    8-23
    452
    55
    100
    432
    100
    250
    200
    168
    150
    32
    8-25
    479
    81
    125
    508
    125
    295
    240
    202
    176
    36
    8-30
    646
    175
    150
    559
    150
    340
    280
    240
    204
    38
    8-34
    666
    240
    200
    660
    200
    405
    345
    300
    260
    44
    12-34
    736
    280
    250
    787
    250
    470
    400
    352
    313
    48
    12-41
    790
    540
    300
    838
    300
    530
    460
    412
    364
    54
    16-41
    870
    760
    350
    889
    350
    595
    525
    475
    422
    60
    16-41
    1020
    980
    400
    991
    400
    670
    585
    525
    474
    66
    16-48
    1080
    1300
    、气动固定式球阀主要外型尺寸:
    PN16.0(MPa)
    通径(DN)
    L
    d1
    D
    D1
    D2
    D6
    b
    Z-d
    H
    重量
    50
    368
    50
    215
    165
    132
    88
    36
    8-25
    380
    80
    65
    419
    65
    245
    190
    152
    110
    44
    8-30
    395
    120
    80
    381
    80
    260
    205
    168
    121
    46
    8-30
    480
    155
    100
    457
    100
    300
    240
    200
    150
    48
    8-34
    532
    195
    125
    -
    125
    355
    285
    238
    176
    60
    8-41
    670
    250
    150
    610
    150
    390
    318
    270
    204
    66
    12-41
    703
    480
    200
    737
    200
    480
    400
    345
    260
    78
    12-48
    750
    620
    250
    838
    250
    580
    485
    425
    313
    88
    12-54
    820
    960
    300
    965
    300
    665
    570
    510
    364
    100
    16-54
    900
    1380
    订货须知:
    一、①Q647气动固定式球阀产品名称与型号②Q647气动固定式球阀口径③Q647气动固定式球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定凯斯特公司的Q647气动固定式球阀型号,请按Q647气动固定式球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
