H41H/W升降式止回阀

- 产品型号:
- H41H/W
- 产品口径:
- 15-600mm
- 产品压力:
- 1.0-10.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[H41H/W国标钢制止回阀]的详细资料：

产品名称：国标钢制止回阀

产品型号：H41H/W

产品简介：H41H/W升降式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

结构特点:

1、选材考究，符合国内、外相关标准，材料的全面质量高。

2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

3、产品按国家标准GB/T12235设计制造。

4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。

5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。

二、H41H/W升降式止回阀执行标准：

类型	设计与制造	结构长度	法兰尺寸	压力温度	试验-检验
旋启式止回阀	GB12236	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/9092
升降式止回阀	GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/9092

三、H41H/W升降式止回阀压力试验：

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
气密封试验	0.5-0.7

四、H41H/W升降式止回阀主要零件材料及性能：

体、盖、板	阀杆	密封面	垫片	密封面	工作温度℃	适用介质
WCB	WCB	1Cr13	增强柔性石墨 1Cr13/柔性石墨 PTFE 齿轮垫片	13Cr STL 本材料尼龙	≤425	水蒸汽油品
WC6	WC6				≤540
WC9	WC9				≤570
ZGCr5Mo	ZGCr5Mo				≤550
ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti			≤200	硝酸类
ZG1Cr18Ni12Mo9Ti	ZG1Cr18Ni12Mo9Ti	ZG1Cr18Ni12Mo9Ti			≤200	醋酸类

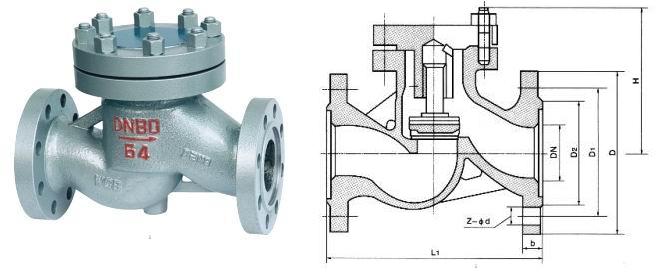

五、H41W主要外形连接尺寸:　　

公称通径DN	主要外形尺寸和连接尺寸							WT
公称通径DN	L	D	D1	D2	b	Z-φd	H	WT
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I
15	130	95	65	45	14	4-14	77	3
20	150	105	75	55	14	4-14	77	4
25	160	115	85	65	14	4-14	80	5
32	180	135	100	78	16	4-18	85	7
40	200	145	110	85	16	4-18	95	9
50	230	160	125	100	16	4-18	105	10
65	290	180	145	120	18	4-18	120	20
80	310	195	160	135	20	8-18	130	30
100	350	215	180	155	20	8-18	140	39
125	400	245	210	185	22	8-18	155	50
150	480	280	240	210	24	8-23	180	70
200	600	335	295	265	26	12-23	215	161
250	730	405	355	320	30	12-25	260	251
300	850	460	410	375	34	12-25	315	395
H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I
15	130	95	65	45	16	4-14	100	3.4
20	150	105	75	55	16	4-14	105	5
25	160	115	85	65	16	4-14	120	5.7
32	180	135	100	78	18	4-18	130	9.1
40	200	145	110	85	18	4-18	135	11.8
50	230	160	125	100	20	4-18	149	14.4
65	290	180	145	120	22	8-18	160	23
80	310	195	160	135	22	8-18	169	30
100	350	230	190	160	24	8-23	194	44
125	400	270	220	180	28	8-25	222	65
150	480	300	250	218	30	8-25	255	99
200	600	360	310	278	34	12-25	305	190
250	730	425	370	332	36	12-30	355	315
300	850	485	430	390	40	16-30	410	450

六、主要外形和连接尺寸 单位：mm

公称通径 DN	主要外形尺寸和连接尺寸								WT
公称通径 DN	L	D	D1	D2	D6	b	Z-φd	H	WT
H41H-40 H41W-40 H41W-40P H41W-40R H41W-40I
15	130	95	65	45	40	16	4-14	100	4
20	150	105	75	55	51	16	4-14	105	5.5
25	160	115	85	65	58	16	4-14	120	6
32	180	135	100	78	66	18	4-18	130	12
40	200	145	110	85	76	18	4-18	135	14
50	230	160	125	100	88	20	4-18	149	18
65	290	180	145	120	110	22	8-18	160	27
80	310	195	160	135	121	22	8-18	169	36
100	350	230	190	160	150	24	8-23	194	50
125	400	270	220	188	176	28	8-25	225	75
150	480	300	250	218	204	30	8-25	255	119
200	600	375	320	282	260	38	12-30	305	217
250	730	445	385	345	313	42	12-34	360	365
300	850	510	450	408	364	46	12-34	415	310

七、主要外形和连接尺寸 单位Unit：mm

公称通径 DN	主要外形尺寸和连接尺寸								WT
公称通径 DN	L	D	D1	D2	D6	b	Z-φd	H	WT
H41H-64 H41W-64 H41W-64P H41W-64R H41W-64I
15	210	105	75	55	40	18	4-14	100	7
20	230	125	90	68	51	20	4-18	110	11
25	230	135	100	78	58	22	4-18	125	13
32	260	150	110	82	66	24	4-23	140	14
40	260	165	125	95	76	24	4-23	168	20
50	300	175	135	105	88	26	4-23	170	23
65	340	200	160	130	110	28	8-23	188	37
80	380	210	170	140	121	30	8-23	205	46
100	430	250	200	168	150	32	8-25	230	68
125	500	295	240	202	176	36	8-30	230	89
150	550	340	280	240	204	38	8-34	265	131
200	650	405	345	300	260	44	12-34	310	235

订货须知：
一、①国标钢制止回阀产品名称与型号②国标钢制止回阀口径③国标钢制止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的国标钢制止回阀型号，请按国标钢制止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
