产品名称：微阻缓闭蝶式止回阀
HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀,适用于公称压力1 MPa，介质温度≤80％的净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。其主要特点：1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。4、橡胶缓冲，启闭平稳，无震动，无噪音。5、比老式止回阀流阻小，有明显的节能效果。通过本阀独特的微阻缓闭装置，能有效地防止水锤的发生，保证管路系统安全运行。
产品特点：1、由于本止回阀设有微阻缓闭装置，能有效地防止水击现象的发生，保证管道正常运行。
2、本止回阀设计结构独特新颖，体积小、重量轻。
3、密封面为橡胶对金属的软密封，密封性能可靠。耐磨损，使用寿命长。
技术指标：
公称压力: 1.0～2.5MPa
公称通径: 40～1000mm
缓闭时间: 3～60秒
适用介质: 清水、污水、海水
适用温度: 0～80℃ (如需要，可达200℃)
法兰标准: GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
二、微阻缓闭蝶式止回阀技术参数：
|
型号
|
公称压力
（MPa） |
强度试验压力（MPa）
|
密封压力（MPa）
|
适用温度
（℃） |
适用介质
|
缓闭时间
|
|
HH46X
HDH48X HH49X |
1.0
|
1.5
|
1.1
|
≤80
|
海水
污水 清水 |
≤60秒
|
|
1.6
|
2.4
|
1.76
|
||||
|
2.5
|
3.75
|
2.75
|
三、主要零件材料：
|
阀体
|
球墨铸铁
灰铸铁 |
|
蝶板
|
铸钢 不锈钢
|
|
阀杆
|
不锈钢
|
|
盛扭面
|
丁睛橡胶
|

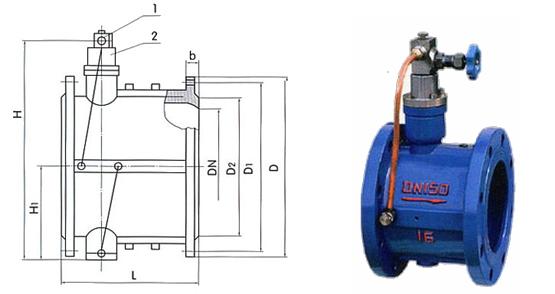

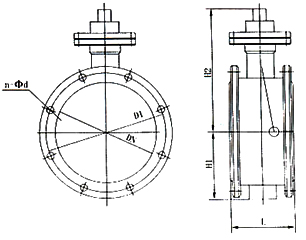

四、微阻缓闭蝶式止回阀主要外形尺寸与法兰连接尺寸：
|
公称通径
(DN) |
产要尺寸
|
法兰尺寸和螺栓规格
|
|||
|
1.0MPa
|
|||||
|
L
|
H1
|
H2
|
D1
|
n-Φd
|
|
|
100
|
190
|
110
|
210
|
180
|
8-18
|
|
125
|
200
|
123
|
220
|
210
|
8-18
|
|
150
|
210
|
140
|
250
|
240
|
8-23
|
|
200
|
230
|
168
|
280
|
295
|
12-23
|
|
250
|
250
|
195
|
310
|
350
|
12-23
|
|
300
|
270
|
220
|
350
|
400
|
16-23
|
|
350
|
290
|
250
|
410
|
460
|
16-25
|
|
400
|
310
|
283
|
490
|
515
|
20-25
|
|
450
|
330
|
308
|
520
|
565
|
20-25
|
|
500
|
350
|
335
|
585
|
620
|
20-30
|
|
600
|
390
|
390
|
640
|
725
|
24-30
|
|
700
|
430
|
448
|
700
|
840
|
24-34
|
|
800
|
470
|
505
|
750
|
950
|
28-34
|
|
900
|
510
|
555
|
810
|
1050
|
28-34
|
|
1000
|
550
|
610
|
860
|
1160
|
28-34
|
|
1200
|
630
|
725
|
980
|
1380
|
32-41
|
订货须知：
一、①微阻缓闭蝶式止回阀产品名称与型号②微阻缓闭蝶式止回阀口径③微阻缓闭蝶式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的微阻缓闭蝶式止回阀型号，请按微阻缓闭蝶式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
