一、产品[HH47X型碟式缓冲止回阀]详细资料
型号：H47X、H47H、HH47X、HH47H、H47XF、HDH47X
结构特点
本厂生产的H47X 、H47H 、HH47X 、HH47Y 、 HH47W HH47H 、H47F 、HDH47X型碟式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品。
二、主要零件材料
|
零件名称 |
阀体 |
碟板 |
密封圈 |
阀杆 |
填料 |
|
材料 |
灰铸铁碳钢 |
灰铸铁、铸钢、球墨铸铁 |
丁腈耐油橡胶、氯丁橡胶 |
不锈钢 |
聚四氟乙烯 |
三、主要技术参数
|
型号 |
公称压力PN（MPa） |
试验压力Ps（MPa） |
工作压力P（MPa) |
介质温度 （℃） |
适用介质 |
|
|
壳体 |
密封 |
|||||
|
H47X、H47H、Hh47X、Hh47H、H47Xf、HDH47X |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃ |
水、油品、海水、污水 |
|
1.6 |
2.4 |
1.75 |
1.6 |
|||
|
2.5 |
3.75 |
2.75 |
2.5 |
|||

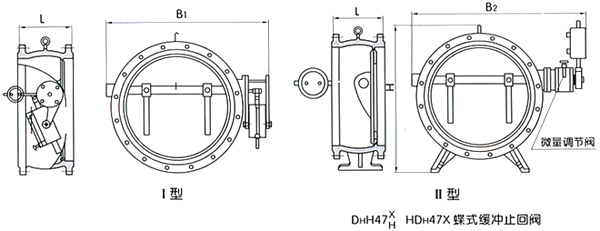

四、主要外形尺寸（法兰连接尺寸：PN10、16、25按JB/T78-94标准）
|
公称通径DN（mm) |
尺寸（mm) |
|||
|
L |
H |
B1 |
B2 |
|
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 |
订货须知：
一、①HH47X型碟式缓冲止回阀产品名称与型号②HH47X型碟式缓冲止回阀口径③HH47X型碟式缓冲止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的HH47X型碟式缓冲止回阀型号，请按HH47X型碟式缓冲止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
