HH46X、HDH48X微阻缓闭蝶式止回阀

- 产品型号:
- HH46X、HDH48X
- 产品口径:
- 40-1200mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 铸铁碳钢不锈钢
联系我们

产品说明

一、产品[HH46X、HDH48X微阻缓闭蝶式止回阀]的详细资料：

产品名称：微阻缓闭蝶式止回阀

产品特点：HH46X、HDH48X微阻缓闭蝶式止回阀采用双瓣蝶式结构设计，独有的双液压缓闭机构保证缓闭的可靠性，橡胶软密封阀座保证优良的密封性能，可防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭的水锤压力，可保障管网安全运行。

本厂生产的HH46x、HDH48x微阻缓闭蝶式止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流叉能有效地限制破坏性水锤保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长油压、缓闭不受介质影响+有较好节能效果等特点。

主要特点：
     1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
     2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤。
     3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
     4、橡胶缓冲，启闭平稳，无震动，无噪音。
     5、比老式止回阀流阻小，有明显的节能效果。

二、主要零件材料：

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	铸铁、铸钢	碳钢铝青铜	不锈钢	不锈钢	丁腈橡胶

三、主要技术参数：

型号	公称压力 PN(MPa)	强度试验压力	密封压力 (MPa)	适用温度 (℃)	适用介质	缓闭时间
HH46X HDH48X	1.0	1.5	1.1	≤80	清水污水海水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

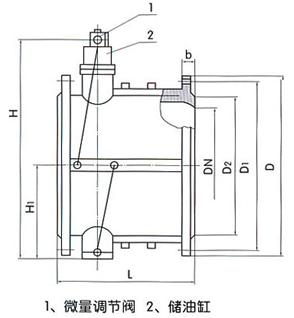

四、HH46X微阻缓闭蝶式止回阀主要外形尺寸(法兰连接尺寸：按JB/T79—94)：

公称压力	公称通径	尺寸fmm)
公称压力	公称通径	L	H	H1
1.0 1.6 2.5	40	140	200	88
	50	150	215	98
	65	170	225	108
	80	180	235	118
	100	190	280	130
	125	200	290	148
	150	210	310	172
	200	230	350	210
	250	250	415	240
	300	270	450	264

公称压力	公称通径	尺寸(mm)
公称压力	公称通径	L	H	H1
1.0 1.6 2.5	350	290	480	297
	400	310	550	324
	450	330	585	351
	500	350	640	379
	600	390	720	434
	700	430	780	491
	800	470	840	549
	900	510	990	600
	1000	550	1050	655
	1200	630	1210	770

订货须知：
一、①HH46X、HDH48X微阻缓闭蝶式止回阀产品名称与型号②HH46X微阻缓闭蝶式止回阀口径③HH46X微阻缓闭蝶式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的HH46X微阻缓闭蝶式止回阀型号，请按HH46X微阻缓闭蝶式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
