一、产品[HQ44X HQ45X滑道滚球式止回阀]的详细资料：
产品名称：滑道滚球式止回阀
产品特点：HQ44X HQ45X滑道滚球式止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可月于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。
|
零件名称
|
阀体
|
阀瓣
|
阀座
|
弹簧
|
|
材料
|
铸铁、球铁、铸钢
|
铸铜、不锈钢
|
铜、不锈钢
|
不锈钢
|
三、主要技术参数：
|
型号
|
公称压力
（MPa） |
壳体试验
压力（MPa） |
密封试验
压力（MPd) |
阀体材料
|
球体材料
|
|
HQ44 45X10
|
1.0
|
1.5
|
1.1
|
铸铁
|
碳钢包胶
|
|
HQ44 45X16
|
1.6
|
2.4
|
1.76
|
|

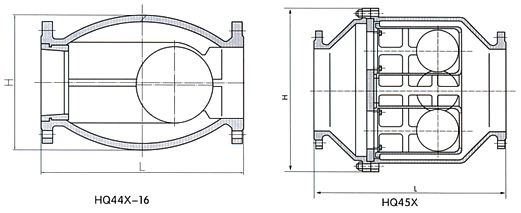

HQ44X-10 16外尺寸
|
|||||||||||
|
公称通径
|
200
|
250
|
300
|
350
|
400
|
450
|
600
|
700
|
800
|
900
|
1000
|
|
L(mm)
|
550
|
650
|
750
|
850
|
950
|
1050
|
1350
|
1450
|
1650
|
1900
|
2100
|
|
H(mm)
|
510
|
570
|
640
|
715
|
815
|
825
|
1155
|
1260
|
1350
|
1660
|
1700
|
|
连接尺寸
|
法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准
|
||||||||||
|
HQ45X-10 16外尺寸
|
||||||||||||
|
公称通径
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L(mm)
|
550
|
650
|
750
|
850
|
950
|
1050
|
1150
|
1350
|
1450
|
1650
|
1900
|
2100
|
|
H(mm)
|
510
|
570
|
640
|
715
|
815
|
825
|
980
|
1155
|
1260
|
1350
|
1660
|
1700
|
|
连接尺寸
|
法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准
|
|||||||||||
订货须知：
一、①滑道滚球式止回阀产品名称与型号②滑道滚球式止回阀口径③滑道滚球式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的滑道滚球式止回阀型号，请按滑道滚球式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
