ZCM煤气电磁阀

- 产品型号:
- ZCM
- 产品口径:
- DN15∽DN350
- 产品压力:
- 0.03-1.0Mpa
- 产品材质:
- 碳钢、不锈钢、铬钼钢
联系我们

产品说明

一、产品[ZCM煤气电磁阀]的详细资料：

产品型号：ZCM

产品名称：煤气电磁阀

产品特点：凯斯特牌ZCM电磁阀是适用于城市煤气、液化石油气，天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。煤气电磁阀价格,煤气电磁阀厂家,煤气电磁阀报价。

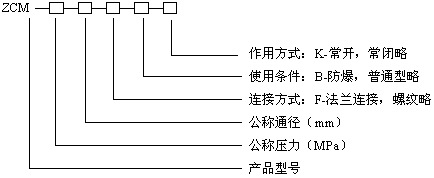

二、型号规格说明：

三、技术参数：

公称通径（mm）		15	20	25	32	40	50	65	80		100	125	150	200	250	300	350
工作介质		煤气、液化石油气和天然气
介质温度℃		-20~80
环境温度℃		-40~60
公称压力(MPa)		1.0
工作压差(MPa)		0~0.03								0~0.1
安装方式		垂直安装
电源电压		AC 220V其它规格可作特殊订货
工作电流 (A)	直流	0.13			0.17			0.41				0.71			1.1
	交流	0.13			0.17			0.41				0.71			1.1
功率 (VA)	直流	26			33			80				140			220
	交流	26			33			80				140			220
防爆标志		E×dIIBT4

四、凯斯特牌ZCM煤气电磁阀外型连接尺寸：

公称通径 DN	内螺纹连接			法兰连接
	内螺纹		外形尺寸	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	210	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	210	150	105	75	56	16	2	4 -Φ14
25	153	110	1	210	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	221	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	230	200	150	110	84	18	3	4 -Φ18
50	192	162	2	252	230	165	125	99	20	3	4 -Φ18
65	-	-	-	390	290	185	145	118	20	3	4 Φ18
80	-	-	-	401	310	200	160	132	22	3	8 -Φ18
100	-	-	-	408	350	220	180	156	24	3	8 -Φ18
125	-	-	-	424	400	250	210	184	26	3	8 -Φ18
150	-	-	-	515	480	285	240	211	26	3	8 -Φ22
200	-	-	-	540	600	340	295	266	26	3	8-Φ22
250	-	-	-	573	730	395	350	319	28	3	12-Φ22
300	-	-	-	608	850	445	400	370	28	4	12-Φ22
350	-	-	-	700	980	505	460	429	30	4	16-Φ22

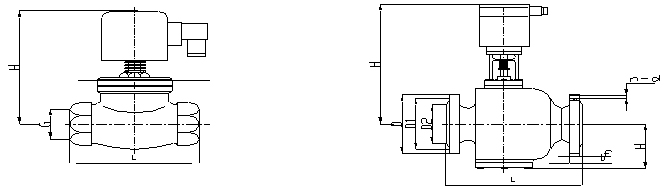

五、常闭型：

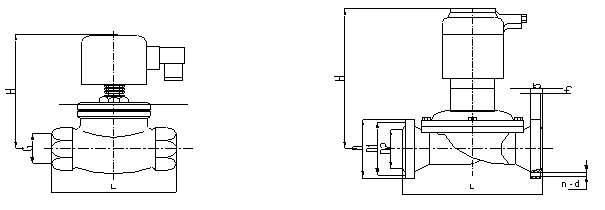

六、常开型：

订货须知：
一、①ZCM煤气电磁阀产品名称与型号②ZCM煤气电磁阀口径③ZCM煤气电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZCM煤气电磁阀型号，请按ZCM煤气电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
