ZRQO型智能调节轨导球阀

- 产品型号:
- ZRQO型
- 产品口径:
- 50-700mm
- 产品压力:
- 1.0-25.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[ZRQO型智能调节轨导球阀]概述
ZRQO型智能调节球阀是由RQ系列智能电动执行机构和轨道球阀组成的一种转角为90度的旋转类型调节阀，具有优良的密封性，通常适用于密封要求严格且流通能力大的场合，广泛应用于化工、石油、造纸、炼油等工业部门。除控制气体、液体、蒸汽介质外，还适宜控制污水和含纤维性的介质。

二、主要零件材料

　阀体、阀盖：ZG230～450、ZG1Cr18Ni9Ti ZGCr17Ni12Mo2
　球　　　阀：1Cr18Ni9Ti Cr18Ni12Mo2Ti
　阀　　　座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
　球　　　杆：1Cr18Ni9Ti Cr18Ni12Mo2Ti
　填　　　料：V型号聚四氟乙烯、柔性石墨

三、主要技术参数

执行机构主要技术参数：
输出转速：18～192转/分
输出转矩：34～3000牛顿.米
额定转矩误差：±10%
死区：0.1%～9.9%可调
输出额定负载下启动频率：60次/小时
输入信号：4～20mA/100Ω，2～100mA/100Ω，DC24V开关量
供电电源：380±10%VAC，50Hz
相对湿度：≤95%
相对温度：-30～+70°C
防爆型防爆等级：Exd　ⅡBT4
防护等级：IP68
输入输出通道均采用光电隔离

公称通径DN（mm）	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600	700
公称压力MPa	1.6、2.5、4.0、6.4
转角范围（°)	90
固有流量特性	快开
介质温度（°C）	-60～450
泄漏量	V级

*本产品性能指标贯彻GB/T4213-92

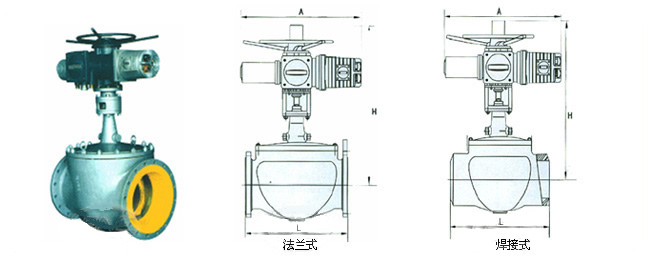

四、ZRQO型智能调节轨导球阀法兰式主要外型尺寸

法兰式
50	10	292	640	610
	17	292	640	610
	25	292	640	610
65	10	330	640	670
	17	330	640	670
	25	330	640	670
80	10	356	820	730
	17	356	820	730
	25	356	450	690
100	1.6	350	640	750
	2.5	350	640	770
	4.0	350	640	770
	6.4	350	640	770
	10	432	640	790
	17	432	820	810
	25	432	820	750
150	1.6	480	640	860
	2.5	480	640	860
	4.0	480	640	860
	6.4	480	640	860
	10	559	820	900
200	1.6	600	640	920
	2.5	600	640	920
	4.0	600	640	920
	6.4	600	640	920
250	1.6	730	640	990
	2.5	730	640	990
	4.0	730	640	990
	6.4	730	820	1010
300	1.6	850	640	1050
	2.5	850	640	1070
	4.0	850	820	1090
	6.4	850	820	1090
350	1.6	980	640	1100
	2.5	980	820	1120
	4.0	980	820	1120
	6.4	980	820	1120
400	1.6	1100	820	1320
	2.5	1100	820	1320
	4.0	1100	820	1320
	6.4	1100	820	1120
500	1.6	1250	820	1520
	2.5	1250	820	1520
	4.0	1250	940	1540
	6.4	1250	940	1540
600	1.6	1450	820	1850
600	2.5	1450	940	1850
700	1.6	1650	940	2050
700	2.5	1650	940	2050

五、ZRQO型智能调节轨导球阀焊接式主要外型尺寸

焊接式
通径	压力MPa	L	A	H
32	32	229	640	580
40	32	241	820	610
50	10	292	640	610
	17	292	640	610
	25	292	640	610
	32	292	820	660
65	10	330	640	670
	17	330	640	670
	25	330	640	670
80	10	356	640	730
	17	356	640	730
	25	356	820	750
100	1.6	350	450	750
	2.5	350	640	770
	4.0	350	640	770
	6.4	350	640	770
	10	432	640	790
	17	432	820	810
	25	432	820	820
150	1.6	480	640	860
	2.5	480	640	860
	4.0	480	640	860
	6.4	480	640	860
200	1.6	600	640	920
	2.5	600	640	920
	4.0	600	640	920
	6.4	600	640	920
250	1.6	730	640	920
	2.5	730	640	990
	4.0	730	640	990
	6.4	730	820	1010
300	1.6	850	640	1050
	2.5	850	640	1070
	4.0	850	820	1090
	6.4	850	820	1090
350	1.6	980	640	1100
	2.5	980	820	1120
	4.0	980	820	1120
	6.4	980	820	1120
400	1.6	1100	820	1320
	2.5	1100	820	1320
	4.0	1100	820	1320
	6.4	1100	820	1320
450	1.6	1200	820	1380
	2.5	1200	820	1380
	4.0	1200	820	1380
	6.4	1200	940	1400
500	1.6	1250	820	1520
	2.5	1250	820	1520
	4.0	1250	940	1540
	6.4	1250	940	1540

订货须知：
一、①电动智能调节轨导球阀产品名称与型号②电动智能调节轨导球阀口径③电动智能调节轨导球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的智能调节轨导球阀型号，请按电动智能调节轨导球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
