一、产品[H12W内螺纹止回阀]详细资料:
概述： 凯斯特牌H12W不锈钢内螺纹单向止回阀精度高,外观美,造型小,带有弹簧装置,垂直与水平安装均可等特点.主要适应管道系统中防止介质倒流使用。
二、主要技术参数:
工作压力H12型为6-16Mpa H13型为4-32Mpa
工作介质为<=420 o C 和<=170 o C的水,油,液体
全不锈钢材料制造 材料：不锈钢304、不锈钢316、不锈钢316L
产品标准
设计标准：ASME B16.34
壁厚标准：ASME B16.34
螺纹标准： ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
检测标准：MSS SP-110,EN 1226

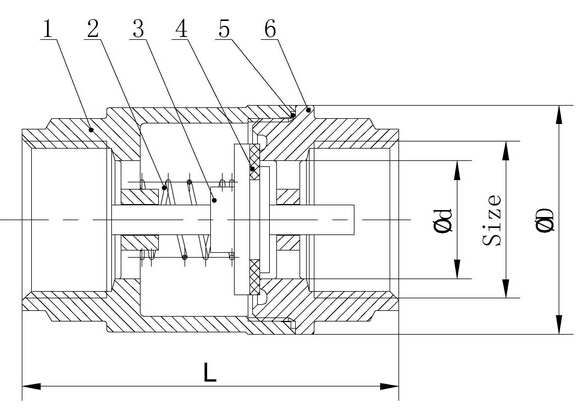

三、主要零部件材料:
|
序号 |
名称 |
材质 |
|
|
ANSI/JIS/DIN |
ANSI/JIS/DIN |
||
|
1 |
阀体 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
|
2 |
弹簧 |
SUS304 |
|
|
3 |
阀瓣 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
|
4 |
阀座 |
PTFE/VITON |
|
|
5 |
密封圈 |
PTFE/RPTFE |
|
|
6 |
阀盖 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
四、凯斯特牌内螺纹止回阀性能参数与主要尺寸:
|
序号 |
d |
L |
D |
|
1/4" |
10 |
50 |
26 |
|
3/8" |
13 |
54 |
30 |
|
1/2" |
15 |
57 |
34 |
|
3/4" |
20 |
64 |
42 |
|
1" |
25 |
80 |
49 |
|
1-1/4" |
32 |
82 |
60 |
|
1-1/2" |
40 |
93 |
71 |
|
2" |
50 |
100 |
87 |
|
2-1/2" |
65 |
120 |
110 |
|
3" |
76 |
140 |
125 |
|
4" |
94 |
158 |
155 |
订货须知：
一、①内螺纹止回阀产品名称与型号②内螺纹止回阀口径③内螺纹止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的内螺纹止回阀型号，请按内螺纹止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
