一、 Y、ZPG型气动角座阀详细资料：
产品名称：气动角座阀
产品型号：Y、ZPG型
结构特点：流量大、流阻小、无水锤：Y、ZPG型气动角座阀是自动控制系统中常见的管路开关，Y型设计，扩大了阀腔流通截面，使阀腔内流体更加平顺，提高30%的流量。
超长使用寿命：阀杆采用316L不锈钢，密封采用契型PTFE，阀杆自动校正、自动润滑，免维护。
二、产品用途 ：
凯斯特牌ZPG角座阀是本公司最新引进国外先进生产技术，结合现代工业应用研发而成的新一代气动角座阀。它广泛应用于食品和化学过程，灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。与传统角座阀相比，它具有以下新特点：
1、可视位置指示：可接限位开关或紧急手动装置。
2、容易安装：气控头可以作360‘旋转，甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。
3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
4、具有多种控制方式：常开、常闭、双动。
5、要求更小的气动执行器：流体从阀杆上方流入时，制头。
6、容易连接：MAMUR标准连接，嵌入式金属接头。可选更小的控制头。
7、长寿命导杆：阀杆契形特氟隆(PTEE)密封，避免脏物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。
8、无水锤作用：流体从阀杆下方流入时，水锤(水冲击力)被吸收。
9、先进的阀体机构：流量比普通角座大30％，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。寿命高达七百万次凯斯特牌L2000系列单作用角座阀具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。
全部钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
应用于灌装设备、啤酒饮料、纺织印染、医疗器械、生物制药、消毒灭菌、食品工业、橡塑机械、暖通空调等。
三、ZPG角座阀零部件参数：
|
压力范围 ： 0-16bar |
控制功能：常开 |
四、主要技朮参数
|
接口 C. （英寸） |
内孔（ mm ） |
Kv 值（ m3/h ） |
最大工作压力（ bar ） |
要求最小控制压力（ bar ） |
执行器尺寸（ф mm ） |
流向 |
控制功能 |
||
|
螺纹 |
焊接 |
螺纹 |
焊接 |
||||||
|
G3/8 |
13.0 |
3.7 |
15.0 |
- - |
4.0 |
40 |
- - |
阀座下方 |
|

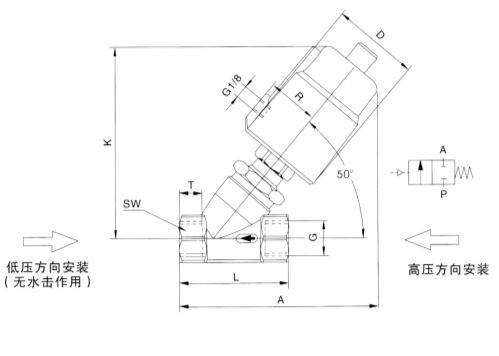

五、ZPG角座阀主要外形尺寸
|
接口C.фD |
内孔（mm） |
执行机构尺寸（mm） |
A |
B |
C |
E |
F |
H |
A/F |
|
G1/2 |
13 |
50 |
85 |
173 |
12 |
64 |
44 |
137 |
27 |
订货须知：
一、①角座阀产品名称与型号②角座阀口径③角座阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的角座阀型号，请按角座阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
