ZYC型自力式压差控制阀

- 产品型号:
- ZYC型
- 产品口径:
- 15-150mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[自力式压差控制阀]的详细资料：

产品型号：ZYC型

产品名称：自力式压差控制阀

产品特点：凯斯特牌ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。

ZYC－4M系列自力式压差控制阀是一种不依靠外界动力而保持被控制系统压差恒定的水力工况平衡用阀，分供水型（G）和回水型（H）两种，用于城镇供热（空调）的水系统中，保持被控系统（一个小区、一栋楼宇、一个单元、一个用户、一台设备……）的压差为定值，尤其适用于自主调节，分室控温，分户计量的变流量系统。

功能特点

该阀为双阀瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差，并有以下的特点：

1、恒定被控系统压差；

2、支持被控系统内部自主调节；排除外网压差波动对被控系统的影响；

3、采用先进技术膜片，理论误差为零，且可承受0.8MPa的压差；

4、采用先进的无级调压结构，控制压差可调比可达25：1；

5、当被控系统内部无自主调节时，该阀即具备了自力式流量控制阀的功能，设定流量的方法；

a、调节控制压差的大小；

b、调节被控系统阻力的大小；

6、具备消除堵塞的功能，当控制压差最大时，阀门为全开状态，堵塞在双阀瓣处的污物会在介质压力下清除干净，方法是将导压管端的球阀关闭3－5分钟。

7、控制压差精度±5；

技术参数

1、公称压力1.6MPa（2.5 MPa预定）；

2、介质温度0~150℃；

3、工作压差范围0.04~0.4 MPa；

4、结构长度符合GB/T12221中“截止阀及止回阀的结构长度”中的优选尺寸。

5、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

安装简图：

供水安装，自力式压差控制阀的控制压差为 P2-P3,阀上工作压差为P1-P2

回水安装，自力式压差控制阀的控制压差为 P1-P2,阀上工作压差为P2-P3

二、主要技术参数：

型号	公称压力	壳体实验压力	压差控制范围
			定压差型	可调压差型
ZYC-16一H3T	1 6MPa	2.4MPa	10KPa、20KPa、30KPa	10.30KPa

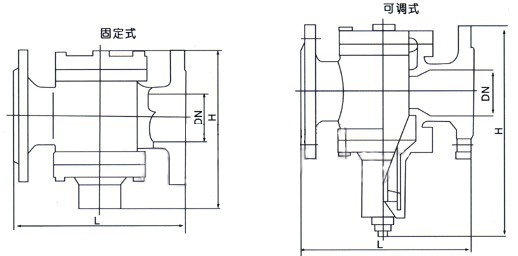

三、凯斯特牌ZYC型自力式压差控制阀主要外型尺寸(法兰连接尺寸按GB4216规定)：

DN mm	连接方式	L mm	H(mm)		流量 m3／h	适用介质	介质温度	主要零件材料
DN mm	连接方式	L mm	定压差型	可调压差型	流量 m3／h	适用介质	介质温度	主要零件材料
15	螺纹	110	95	145	0 2-1	水	0～100℃	阀体、上盖和下盖为铸铁、阀芯为铜、膜片为尼龙强化橡胶、弹簧为不锈钢
20		110	110	150	0.3-1.5
25		115	130	165	0 5-2
32	法兰	130	140	190	1-4
40		200	190	340	15-6
50		215	205	355	2-8
65		230	240	390	3-12
80		275	300	500	5-20
100		290	350	550	10-30
125		310	380	580	15-45

订货须知：
一、①ZYC型自力式压差控制阀产品名称与型号②ZYC型自力式压差控制阀口径③ZYC型自力式压差控制阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZYC型自力式压差控制阀型号，请按ZYC型自力式压差控制阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
