一、产品[Y43X-16Y固定比例式减压阀]的详细资料：
产品名称：固定比例式减压阀
产品特点：Y43X-16Y型比例式减压阀是利用阀内浮动活塞两端不同的截面积压力差从而改变进水与出水的压力状况，达到减压目的。主要由阀体、进口压盖、活塞、出口压盖及O型圈、密封垫等零件组成。该产品结构严谨、新颖、运行流畅、体形轻巧、便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用全铜或不锈钢，适用于清洁水和海水，不怕结垢和锈蚀。本厂生产的比例式减压阀，外形美观，质量可靠，比例准确，工作平稳．既减动压也减静压。该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。我厂减压阀的减压比例是：2：1，3：1，4：1，3：2，S 2等，亦可根据用户的要求设计特殊比例的减压阀.固定比例式减压阀,减压阀。
|
型号
|
Y13X-16T
|
Y43X-16T
|
|
|
连接方式
|
内螺纹
|
法兰
|
|
|
适用介质
|
水、气
|
||
|
适用温度
|
≤90℃
|
||
|
额定工作压力
|
1.6MPa
|
||
|
压力误差
|
±2.5%
|
||
|
最小开启压力
|
2:1
|
0.2MPa
|
|
|
3:1
|
0.3MPa
|
||
*：壳体试验不包括膜片、阀盖。
三、比例式减压阀主要零件材料：
|
零件名称
|
材料
|
|
阀体
|
青铜或不锈钢
|
|
活塞
|
|
|
进口压盖
|
|
|
出口压盖
|
四、比例式减压阀流量系数(Cv)：
|
DN
|
15(1/2")
|
20(3/4")
|
25(1")
|
32(1-1/4")
|
40(1-1/2")
|
50(2")
|
|
Cv
|
0.5
|
0.6
|
1.2
|
1.8
|
3.0
|
5.0
|

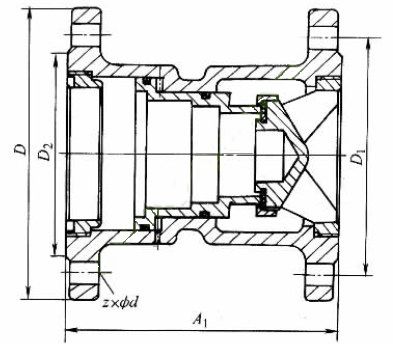

五、凯斯特牌比例式减压阀主要外形尺寸(法兰连接尺寸PNl.OMPa按GB4216.4—84标准)：
|
型号
|
DN(mm)
|
L(mm)
|
|
Y43X-16
2:1 3:1 3:2 4:1 5:1 5:2 |
25
|
115
|
|
32
|
124
|
|
|
40
|
132
|
|
|
50
|
140
|
|
|
65
|
155
|
|
|
80
|
155
|
|
|
100
|
200
|
|
|
125
|
220
|
|
|
150
|
230
|
|
|
200
|
270
|
订货须知：
一、①比例式减压阀产品名称与型号②比例式减压阀口径③比例式减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的比例式减压阀型号，请按比例式减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
