ZCS法兰电磁阀

- 产品型号:
- ZCS型
- 产品口径:
- DN20∽DN200
- 产品压力:
- 0.4-1.0Mpa
- 产品材质:
- HT200，ZG230-450 ZG1Cr18Ni9Ti等
联系我们

产品说明

一、产品[水用电磁阀]的详细资料：

产品型号：ZCS

产品名称：水用电磁阀

产品特点：本阀选用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等优点。水用电磁阀价格,水用电磁阀报价,水用电磁阀厂家。

二、型号规格说明：

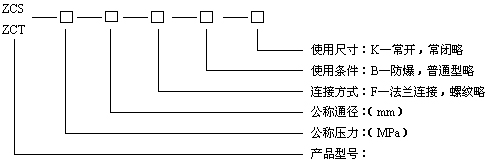

型号规格说明图

三、原理：

本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

四、技术参数：

工作介质	水、粘度≤4°E油及其它非腐蚀性液体
介质温度°C	≤60
公称压力（Mpa）	1.0
工作压差（Mpa）	0.05～1.0							0.1～1.0						0.15～1.0
电源电压	AC200V，其余规格可作特殊订货（36V、12V、24V）
流量系数（Kv）	按JB/T7352-94规定
泄漏量（ml/min）	按JB/T7352-94.F规定
公称通径（mm）	10	15	20	25	32	40	50		65	80	100	125	150		200	250	300
功耗(VA)	17								30

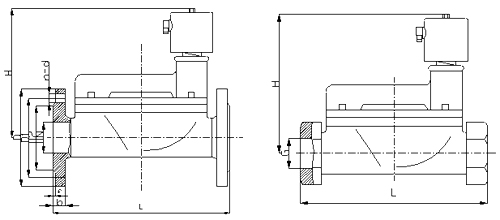

尺寸图

五、凯斯特牌ZCS法兰电磁阀安装尺寸：

公称通径 DN	内螺纹连接			-		法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	112	80	1/2	-	-	-	-	-	-	-	-
20	119	80	3/4	-	-	-	-	-	-	-	-
25	130	90	1	130	60	115	85	65	16	3	4-Φ14
32	137	140	11/4	137	180	140	100	76	18	3	4-Φ18
40	152	156	11/2	152	200	150	110	84	18	3	4-Φ18
50	164	180	2	164	230	165	125	99	20	3	4-Φ18
65	-	-	-	222	290	185	145	118	20	3	4-Φ18
80	-	-	-	253	310	200	160	132	22	3	8-Φ18
100	-	-	-	260	350	220	180	156	24	3	8-Φ18
125	-	-	-	315	400	250	210	184	26	3	8-Φ18
150	-	-	-	350	480	285	240	211	26	3	8-Φ22
200	-	-	-	390	600	340	295	266	26	3	8-Φ22
250	-	-	-	430	730	395	350	319	28	3	12-Φ22
300	-	-	-	480	850	445	400	370	28	4	12-Φ22

订货须知：
一、①ZCS法兰电磁阀产品名称与型号②ZCS法兰电磁阀口径③ZCS法兰电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZCS法兰电磁阀型号，请按ZCS法兰电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
