一、产品[自力式温度调节阀]的详细资料：
产品型号：ZZWP型
产品名称：自力式温度调节阀
凯斯特牌加热型自力式温度调节阀是一种无需外加驱动能源，依靠被调介质自身热能为动力源及其介质温度变化，按预定设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。 该产品由低流阻单座(套筒)阀、平衡件、温包及温度设定机构组成，其特点有： 1、无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境； 2、结构简单，维护工作量小； 3、设定点可调且范围宽，便于用户在设定范围内连续调整； 4、设有温度过载保护装置，安全可靠； 5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。 该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及没有供电、供气且又需控制液体及气体的场合。据国外报道，城市供热、供暖系统采用该产品，节能效率比以前提高30%- 40%，效果显著。
产品特点：凯斯特ZZWP型自力式温度调节阀无需外加能源，凯斯特公司利用被调介质自身能量实现温度自动调节的执行器产品，公称压力PN16、40、64；温度调节范围从0~270°C；温度控制器连接头为G1″外螺纹；法兰标准：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16为凸面法兰； PN40、65为凹面法兰，阀体为凹面。结构长度按GB12221—89标准。
二、主要零件材料：
|
阀体
|
ZG230—45
|
ZG1Cr18Ni9Ti
|
|
阀座
|
ZG1Cr18Ni12Mo2Ti
|
Cr18Ni12Mo2Ti
|
|
阀芯
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
波纹管套
|
1Cr18Ni9Ti
|
Cr18Ni12Mo2Ti
|
|
平衡波纹管
|
1Cr18Ni9Ti
|
|
|
温包
|
H62
|
1Cr18Ni9Ti
|
|
毛细管
|
H62
|
1Cr18Ni9Ti
|
|
接头
|
35
|
1Cr18Ni9Ti
|
三、主要技术参数和性能指标：
|
公称通径DN (mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
|
公称压力PN(Mpa)
|
1.6 4.0
|
|||||||||||||
|
额定流量系数（KV）
|
单座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
双座
|
|
|
12
|
22
|
33
|
53
|
53
|
132
|
209
|
330
|
528
|
836
|
1210
|
|
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
|
|
额定行程(mm)
|
|
6
|
8
|
10
|
14
|
20
|
35
|
|||||||
|
允许最大压差(Mpa)
|
1.6
|
1.5
|
0.5
|
|||||||||||
|
温度调节范围(°C)
|
0~70、50~120、100~170、150~220、200~270
|
|||||||||||||
|
调节精度（%）
|
±5
|
|||||||||||||
|
允许超载值（°C）
|
分别为上述温度调节范围上限加50
|
|||||||||||||
|
使用环境温度（°C）
|
-40~+80
|
|||||||||||||
|
安装接头（M）
|
G1”
|
|||||||||||||
|
毛细管长度（M）
|
3、5
|
|||||||||||||
|
允许泄漏量
|
硬密封（1/h）
|
双座、套筒：5×10-3×阀额定容量（II级）单座：10-4×阀额定容量（IV）
|
||||||||||||
|
软密封（m1/min）
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
11.10
|
|

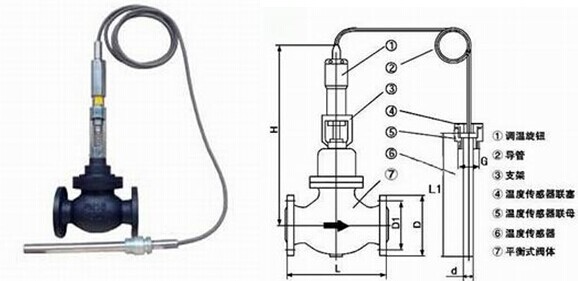

四、ZZWP型自力式温度调节阀公称通径的外形尺寸：
|
公称通径(mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
法兰端面距离(L)
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
|
|
总高度(H)
|
500
|
540
|
580
|
640
|
700
|
750
|
820
|
950
|
1100
|
1280
|
|||
|
温包插入深度(T)
|
235 430
|
430 630
|
1000
|
||||||||||
|
温包外露高度(h)
|
350
|
||||||||||||
|
温包直径(d)
|
25(护套直径Φ28)
|
||||||||||||
|
重量(kg)
|
8
|
10
|
13
|
15
|
18
|
30
|
35
|
60
|
75
|
85
|
110
|
150
|
|

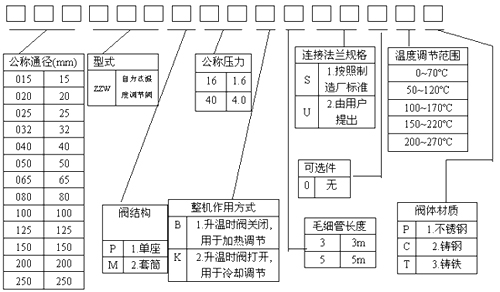

五、ZZWP自力式温度调节阀型号：
订货须知：
一、①ZZWP加热型自力温度调节阀产品名称与型号②ZZWP加热型自力温度调节阀口径③ZZWP加热型自力温度调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZZWP加热型自力温度调节阀型号，请按ZZWP加热型自力温度调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
