一、产品[ZZY型自力式压力调节阀]详细资料
ZZY型自力式压力调节阀（蒸汽减压阀）无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
二、产品特点
自力式压力调节阀（蒸汽减压阀）无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制精确。
主要零件材料
阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯 不锈钢
填料：丁腈、乙炳、氟、耐油橡胶
阀内部件
| 阀芯型式： | 单座、套筒、双座 |
| 流量特性： | 等百分比、线性 |
| 内件材质： | 标准材质组合及使用温度、压力范围请参阅附录 |
表1．可提供的用户选择
|
阀体
|
型式
|
直通
|
阀盖
|
型式
|
标准、加长型
|
|
材质
|
WCBWC9CF8CF8M等
|
材质
|
WCBWC9CF8CF8M
|
||
|
阀芯
|
特性
|
直线、等百分比、快开
|
填料
|
“V”型PTFE、 柔性石墨、波纹管
|
|
|
材质
|
304304+STL/PTFE316316+STL/PTFE
|
||||
|
执行器
|
自立式弹簧执行机构
|
||||
|
定位器
|
|
||||
|
附件
|
导压管、接头
|
||||
表2．主要性能参数
三、主要技术参数和性能指标
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||||||||||
|
额定流量系数 Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
||||||||||
|
额定行程 (mm)
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
||||||||||||||
|
公称压力 PN(MPa)
|
1.6 、 4.0 、 6.4
|
||||||||||||||||||||||
|
压力调节范围 (kPa)
|
15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260
240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620
600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
|
||||||||||||||||||||||
|
流量特性
|
快开
|
||||||||||||||||||||||
|
调节精度 ( ％ )
|
± 5
|
||||||||||||||||||||||
|
使用温度 ( ℃ )
|
≤ 350
|
||||||||||||||||||||||
|
允许
泄漏量
|
硬密封 (l/h)
|
单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
|
|||||||||||||||||||||
|
软密封 (ml/h)
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.10
|
16.0
|
|||||||||||||
|
减压比
|
最大
|
10
|
|||||||||||||||||||||
|
最小
|
1.25
|
||||||||||||||||||||||

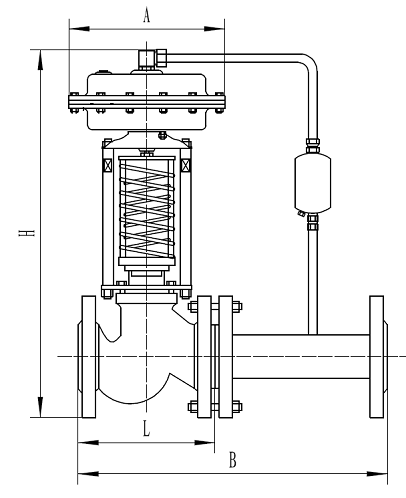

四、主要外形尺寸及重量
|
公称通径 0N
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
|
法兰接管尺寸 B
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
||||||
|
法兰端面距 L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
||
|
压
力
调
节
范
围
kPa
|
15 一 140
|
H
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
|||
|
A
|
280
|
308
|
|||||||||||||
|
280 — 500
|
H
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
||||
|
A
|
230
|
||||||||||||||
|
120 — 300
|
H
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
890
|
940
|
||||
|
A
|
176
|
194
|
280
|
||||||||||||
|
480 — 1000
|
H
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
880
|
930
|
|||||
|
A
|
176
|
194
|
280
|
||||||||||||
|
600 一 1500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|||||
|
A
|
85
|
96
|
|||||||||||||
|
1000 — 2500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|||||
|
A
|
85
|
96
|
|||||||||||||
|
重量 kg
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
200
|
250
|
||||
|
导压管接头螺纹
|
M16X1.5
|
||||||||||||||

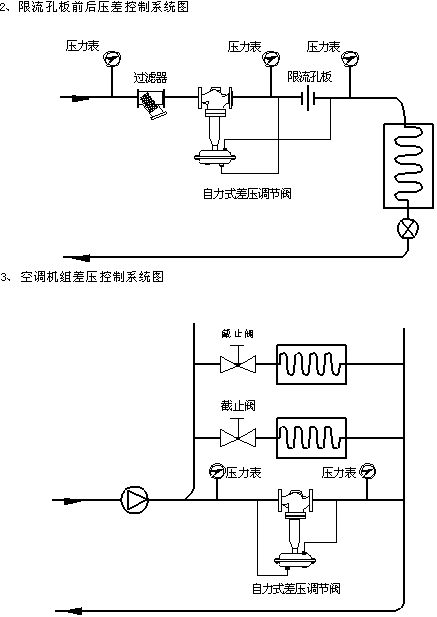

五、应用典列：
订货须知：
一、①ZZYP自力式压力调节阀产品名称与型号②ZZYP自力式压力调节阀口径③ZZYP自力式压力调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZZYP自力式压力调节阀型号，请按ZZYP自力式压力调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
