SP45 SP15数字锁定平衡阀

- 产品型号:
- SP45 SP15
- 产品口径:
- 50-300mm
- 产品压力:
- 15-50Mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[SP45 SP15数字锁定平衡阀]的详细资料：

产品型号：SP45、SP15

产品名称：数字锁定平衡阀

产品特点：SP系列数字锁定平衡阀是液体管路水力工况平衡用阀，它具有开度显示和开度锁定功能。当系统流量发生变化时，安装了该阀的各支路、各用户的流量会按比例增大或减小，保持初调节时的流量分配方案，在供暖和空调水系统中使用该阀，可达到节热节电的效果。

本阀门是一种平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。该阀门设有刻度的数字显示，可直观调到任一位置，并可锁定。该阀主要应用于工业和民用建筑采暖管路系统。目前在一些管网系统中存在着水力失调问题，平衡阀是提供了解决这一问题题材的手段，用它可以准确的调节压降和流量，用以改善管网题材的手段，用它可以准确的调节压降和流量，用以改善管网系统中液体流动状况，达到管网液体平衡和节约能源的目的

使用范围：

1. 本阀门是一种本平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。该阀设有刻度的数字显示，可直观调到任一位置，并可锁定。

2. 凯斯特牌WM105型动态流量平衡阀主要应用于工业和民用建筑采暖管路系统。目前在一些管纲系统中存在着水力失调问题，平衡阀提供了解决这一问题的手段，用它可以准确的调节压降和流量，用以改善管纲系统中液体流动状况，达到管纲液体平衡和节约能源的目的。

3. 在双管纲工程改造中，应用此阀门仍可节约能源，得到较好效果。

二、主要性能及使用规范：

型号	SP15-	SP45F-10	备注
试验压力	1.5MPa(15kgf/cm2)		-
工作压力	1MPa(10≤℃kgf/cm2)
工作温度	≤120℃
适用介质	水、油和其他液体
特性曲线	等百分比
安装使用范围	管纲系统的主干、分支干、室内供水干管、分支立管以及多台锅炉

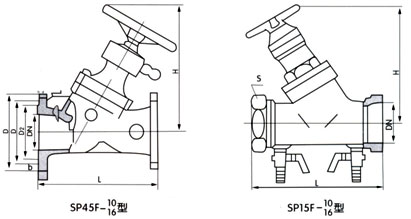

三、凯斯特牌SP45平衡阀性能参数：

DN	D	D1	D2	N-d	h	L	H	KG
50	140	110	90	4-14	16	230	195	10
65	160	130	110	4-14	16	270	220	13
80	190	150	128	4-18	18	310	230	18
100	210	170	148	4-18	18	350	260	23
125	240	200	178	8-18	18	400	290	34
150	265	225	202	8-18	18	480	330	40
200	320	280	254	8-18	22	533	400	-
250	375	335	309	12-18	24	622	-	-
300	440	395	363	12-22	24	698	-	-

四、凯斯特牌SP15内螺纹数字锁定平衡阀尺寸参数：

DN	ZG	L	S	H	KG
15	1/2”	90	30	110	1
20	3/4”	115	36	120	1.5
25	1”	125	46	125	1.8
32	5/4”	140	45	130	2
40	3/2”	160	60	140	2.5

曲线图

上图为在种阀门的流量特性曲线，本厂生产的是其中等百分比特性阀门。从曲线图上可知给开度一个相等的变化率，则流量的变化率相等，其特点是开度大时流量大，开度小时则流量小。而工程中大都在流量大时应用，等百分比阀门洽洽适用这各要求。根据这一特点，可以自如的予置某一流量（快开阀门和线性阀门则不具备这种功能）而且当需要变化时，还能知道变化量，达到理想状态。

订货须知：
一、①数字锁定平衡阀产品名称与型号②数字锁定平衡阀阀口径③数字锁定平衡阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的数字锁定平衡阀型号，请按数字锁定平衡阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
