WM115型动态平衡电动调节阀

- 产品型号:
- WM115
- 产品口径:
- 25-500mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[WM115型动态平衡电动调节阀调]详细资料

全面平衡的水力系统一般通过动态平衡电动调节阀调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态的平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。目前在一些空调项目中，一些设计人员为实现相同的功能，在设计中选用动态流量调节阀和电动调节阀的组合系统来代替动态平衡电动调节阀，并宣称这二种配置具有相同的功能。那么动态流量平衡阀和电动调节阀组合能代替动态平衡电动调节阀么，下面对这两种配置的功能特性进行一些分析和比较。

二、材质：

阀体	球墨铸铁	电动执行器外壳	铝合金
阀套	不锈钢	阀芯	黄铜

三、动态平衡电动调节阀技术参数：

产品型号	阀门形式	规格	压差范围 (KPa)	流量范围 (m0/h)	工作压力	流量误差	流体温度
A/D-EDRV1	二通	DN25	30-300	0.2-2.9	PN16	5％	0-100℃
A/D-EDRV2		DN32	30-300	0.5-4-7
A/D-EDRV3		DN40	30-300	1-7-7
A/D-EDRV4		DN50	30-300	2-12.1
A/D-EDRV8		DN65	30-300	3-20.4
A/D-EDRV9		DN80	30-300	5-30.8
A/D-EDRV10		DN100	30-300	10-45.3
A/D-EDRV11		DN125	30-300	15-70-7
A/D-EDRV12		DN150	30-300	20-101.8
A/D-EDRV13		DN200	33-300	5.0-360
A/D-EDRV14		DN250	22-210	4.0-460

※注： A-EDRV动态平衡电动调节阀配直行程电动执行器 D-EDRV动态平衡电动调节阀配角行程电动执行器

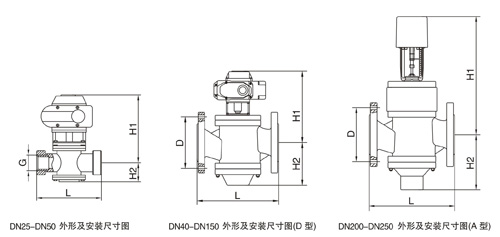

四、动态平衡电动调节阀尺寸参数：

产品型号	阀门形式	规格	外形及安装尺寸 (mm)
产品型号	阀门形式	规格	L	H1	H2	D(φ)法兰	G螺纹
A/D-EDRV1	二通丝口	DN25	160	265	70	-	G1
A/D-EDRV2		DN32	180	275	70	-	G1-1/4
A/D-EDRV3		DN40	300	290	90	-	G1-1/2
A/D-EDRV4		DN50	300	290	90	-	G2
A/D-EDRV5	二通法兰	DN32	160	220	70	1OO	-
A/D-EDRV6		DN40	200	235	110	110	-
A/D-EDRV7		DN50	215	230	115	125	-
A/D-EDRV8		DN65	230	238	120	145	-
A/D-EDRV9		DN80	275	275	146	160	-
A/D-EDRV10		DNl00	290	295	165	180	-
A/D-EDRV11		DNl25	315	307	208	21O	-
A/D-EDRV12		DNl50	350	326	205	240	-
A/D-EDRV13		DN200	430	715	295	295	-
A/D-EDRV14		DN250	520	740	345	355	-

订货须知：
一、①WM115型动态流量平衡阀产品名称与型号②WM115型动态流量平衡阀口径③WM115型动态流量平衡阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的WM115型动态流量平衡阀型号，请按WM115型动态流量平衡阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
