D671F对夹气动衬胶蝶阀

- 产品型号:
- D671F
- 产品口径:
- 50-1000mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[D671F气动对夹式衬氟蝶阀]的详细资料：

产品名称：气动对夹衬胶蝶阀

产品特点：气动衬胶蝶阀双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

设计与制造：GB12238 结构长度：GB12221（20系列）法兰连接尺寸：GB4216 D371X半衬蝶阀

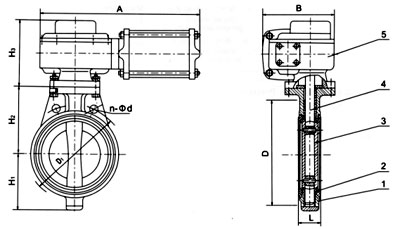

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、气动装置

二、用途：

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

三、材料：

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置	组合件

压力等级：PN（MPa）　1.0　1.6

四、测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

五、凯斯特牌对夹气动衬胶蝶阀主要尺寸参数：

公称通径DN	公称压力MPa	工作压力MPs	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	气动装置				气源接头	质量
公称通径DN	公称压力MPa	工作压力MPs	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	型号	A mm	B mm	H3 mm	气源接头	质量
40	1.0	1.0	33	150	110	4-18	-	-	-	-	-	-	-	-
0			43	165	125	4-18	64	120	6D3A	210	70	120	M10×1	5.5
65			46	185	145	4-18	80	120	6D3A	210	70	120	M10×1	8
80			46	200	160	8-18	112	130	6D8	240	183	183	M10×1	11
100			52	220	180	8-18	90	145	6D8	240	183	183	M10×1	12
125			56	250	210	8-18	112	160	6D20	480	203	200	M10×1	37.5
150			56	285	240	8-22	132	175	6D20	480	203	200	M10×1	39.5
200			60	340	295	8-22	160	210	6D40	480	215	200	M10×1	49
250			68	395	350	12-22	206	235	6D60	480	228	200	M10×1	68
300			78	445	400	12-22	232	273	6D90	578	305	265	M10×1	99
350			78	505	460	16-22	263	310	6D130	612	318	268	M10×1	119
400			102	565	515	20-26	295	340	6D160	685	370	310	M12×1.5	182
450			114	615	565	20-26	327	370	6D300	1070	399	296	M12×1.5	258
500			127	670	620	20-26	358	399	6D300	1070	399	296	M12×1.5	297
550			140	730	675	20-30	384	430	6D500	1070	409	296	M12×1.5	325
600			154	780	725	20-30	474	460	6D500	1070	409	296	M12×1.5	399
700			165	895	840	24-30	-	-	-	-	-	-	-	-
800			190	1015	950	24-33	-	-	-	-	-	-	-	-
900			203	1115	1050	28-33	-	-	-	-	-	-	-	-
1000			216	1230	1160	28-36	-	-	-	-	-	-	-	-

订货须知：
一、①对夹气动衬胶蝶阀产品名称与型号②对夹气动衬胶蝶阀口径③对夹气动衬胶蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的对夹气动衬胶蝶阀型号，请按对夹气动衬胶蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
