D71J全衬对夹衬胶蝶阀

- 产品型号:
- D71J
- 产品口径:
- 40-200mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一、产品[D71J全衬对夹衬胶蝶阀]的详细资料：

产品名称：全衬对夹衬胶蝶阀

产品特点：全衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。全衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

全衬胶蝶阀在使用过程中仍然存在以下几个问题：

　　一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。

　　二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。

　　三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。

设计与制造：GB12238 结构长度：GB12221（20系列）法兰连接尺寸：GB4216 D71X半衬衬胶蝶阀

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、手轮

二、用途：

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

三、材料：

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
手柄	铝合金、碳钢

压力等级：PN（MPa）　1.0　1.6

四、测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

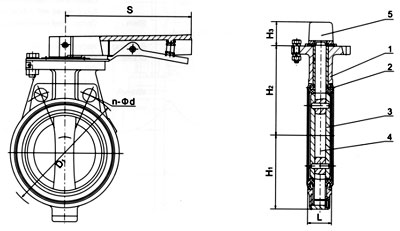

五、凯斯特牌D71J全衬蝶阀主要尺寸参数：

公称通径 DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	S mm	H3 mm	质量 Kg/kilos
40	1.6 1.0	1.6 1.0	33	150	110	4-18	55	100	235	27	2
50			43	165	125	4-18	64	120	235	27	2.5
65			46	185	145	4-18	80	120	235	27	4.5
80			46	200	160	8-18	112	130	265	27	5.5
100			52	220	180	8-18	90	145	265	27	6.5
125			56	250	210	8-18	112	160	365	32	11.5
150			56	285	240	8-22	135	175	365	32	13.5
200			60	340	295	8-22	164	200	365	32	16.5

订货须知：
一、①D71J全衬蝶阀产品名称与型号②D71J全衬蝶阀口径③D71J全衬蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的D71J全衬蝶阀型号，请按D71J全衬蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
