一、产品[J41F46衬氟截止阀]详细资料：

       J41F46、J641F46、J941F46直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。截止阀是指关闭件（阀瓣）由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
截止阀基本结构
    1、氟塑料衬里J41F46型直通式，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。
    2、阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。
二、J41F46衬氟截止阀设计特点
    为保证管路介质绝对不与阀门壳体材料直接接触，本产品中阀体，阀盖，阀瓣等内件均设计成氟塑料衬里部件；阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；该系列阀门规格齐全，耐腐蚀性能极好，是化工、制药、电子、环保、石化、原油和天然气等输送管道的理想用阀。
三、J41F46衬氟截止阀性能参数
　　公称通径：DN15～350mm
　　公称压力：PN1.0～2.5Mpa
　　连接形式：法兰连接
　　驱动装置：手动，蜗轮传动，电动，气动
　　适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质。
      设计规范：遵循GB12233，GB12235，ANSIB16.34标准

四、J41F46衬氟截止阀基本型号

序号	零件名称	灰铸铁	碳钢	不锈钢		超低碳不锈钢
		Z	C	P	R	Pl	R L
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣、阀杆	35	1Cr13	1Cr18Ni9	1Crl8Ni12M02Ti	00Cr18Ni10	00Cr17Nil4M02
3	活节螺栓	35	35	1Crl7Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	衬里层巾司座	FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烃)
5	填料	PTFE(F4)
6	填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
7	阀杆螺母	ZCuAll 0Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Crl8Ni9	0Crl 8Ni9	0Cr18Ni9
10	手 轮	HT200	HT200	WCC	WCC	WCC	WCC

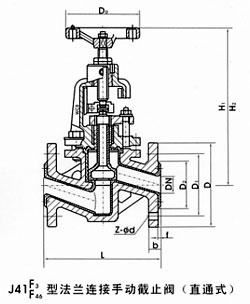

七、J41F46衬氟截止阀主要外形和连接尺寸
