一、概述：

凯斯特牌ZBF22Q-6～250型电磁球阀是二位二通自保持自动阀门，其开(关)阀由内、外部回路共同控制，当开(关)阀信号接通时，线圈励磁，产生旋转力矩，带动球阀阀芯转动，阀芯转到全开(关)位置时，阀内部机构自断电，阀保持开(关)位置。
本阀采用球面密封，它比传统线密封的电磁阀密封性能更好，使用寿命更长；其线圈因瞬时带电，节省电能，延长使用寿命。
ZBF22Q-6～250型电磁球阀适用空气、油、水等无强腐蚀性流体。工作时，对流体的流向不作要求，对流体的进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛用于电力、石油、化工、冶金等部门，用以远程控制管道中介质的流通与中断。

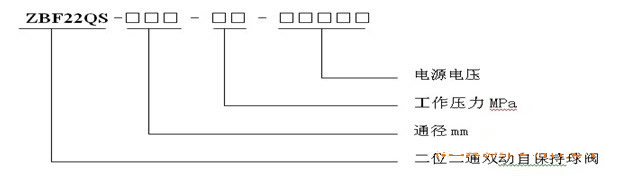

型号说明:

二、典型用途：

1、控制电站冷却用水
2、电站密封用水
3、电站供油管道油路的开断。

三、特点:

1.本阀采用球阀结构，增强密封性能，延长使用寿命。
2.线圈瞬时带电，避免传统电磁阀因长期带电易烧线圈而无法工作。
3.对介质流向不作要求，电磁阀两腔口互为进、出口。
4.因其直通结构，对介质清洁度不作要求。
5.对进、出口工作压力不作要求，在0～2.5MPa压力范围内均能正常工作。
6.工作时，需要内、外部回路共同作用方能转换阀的关、闭状态，故即便外部开关信号误动 作，只要内部回路正常，不会引起阀误动。
7.本阀全部采用不锈材料，确保良好运行。

四、工作原理：

假定电磁球阀启始为关阀状态。此时阀内部开阀回路接通，当外接开阀信号(开关)接通，线圈通电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全开位置时，阀内部开阀回路自动切断，线圈断电，阀保持全开，处于开阀状态。此时，阀内部关阀回路自动接通，以备下次关阀。
当外接关阀信号(开关)接通时，线圈带电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全关时，内部关阀回路自动切断，线圈失电，阀保持全关，处于关闭状态，此时，阀内部开阀回路自动接通，以备下次开阀。

五、技术参数：

● 公称压力：1.6Mpa，其它压力等级可定做，最高压力可达6.4MPa
● 工作压差：0～2.5MPa间任何压力均可，亦适用于真空管道
● 工作介质：空气、油、水
● 介质温度：0～150℃
● 介质流向：正、反向均可
● 环境温度：-20～40℃
● 相对湿度：≤95%

● 电 源：DC 220V、110V、48V AC 220V、110V

● 功率：

● 外形尺寸：
● 开关时间：6秒
● 安装方向：垂直方向
● 连接方式：螺纹、法兰连接。

螺纹连接：

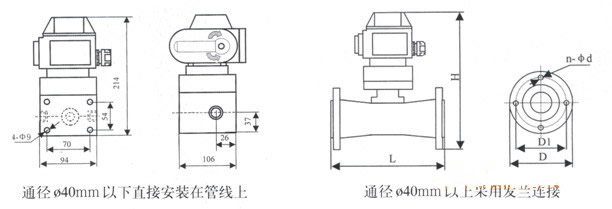

六、凯斯特牌ZBF22Q自保持电磁球阀外形尺寸、安装：

法兰标准：GB9119-2000

1..安装时应安在水溅不到的地方。
2.接线时，请按下图连接。
3.电压允许在额定电压的±15%的范围内波动。
4.本品不需特别维护。
K1为开阀开关，K2为关阀开关，开关信号保持6秒以上位置开关接点供其它控制用1ZJ、2ZJ短时带电
A、 B为阀内部自断电开关，
B、 其打开、关闭自动互换。

订货须知：
一、①ZBF22Q自保持电磁球阀产品名称与型号②ZBF22Q自保持电磁球阀口径③ZBF22Q自保持电磁球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZBF22Q自保持电磁球阀型号，请按ZBF22Q自保持电磁球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
