手动衬氟胶阀
D371F46衬氟蝶阀
    • 产品型号:
    • D371F46
    • 产品口径:
    • 40-1200mm
    • 产品压力:
    • 0.6-1.6Mpa
    • 产品材质:
    • 铸铁 铸钢 不锈钢
产品说明
  • 一、产品[D371F46衬氟蝶阀]的详细资料:
    产品型号:D371F46
    产品名称:衬氟蝶阀
    产品特点:凯斯特牌蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体裁积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90度即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因些启闭力矩较小。
    结构特点:
    1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
    2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
    a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
    b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
    c.轴的径向采用O型圈与金属垫的组合;
    d.阀座镶在有弹性条的阀体的槽内;
    3.采用可调弹性弹子定位。定位准确,结构简单。
    二、设计规范遵循GB 12238API 609MSS SP-67MSS-68标准:
    遵循规范
    STADNARD
    设计与制造
    GB12238
    法兰尺寸
    JB78/JB79(GB HG Sh)
    压力试验
    GB/T13927
    标志
    GB12220
    供货
    GB/T12252
    三、基本型号:
    手动
    DA71F(半衬)
    蜗轮运动
    DA71F(半衬)
    DA71F3(全衬里)
    DA71F3(全衬里)
    DA71F4(全衬里)
    DA71F4(全衬里)
    DA71F46(全衬里)
    DA71F46(全衬里)
    电动
    DA671F(半衬)
    电动
    DA671F(半衬)
    DA671F3(全衬里)
    DA671F3(全衬里)
    DA671F4(全衬里)
    DA671F4(全衬里)
    DA671F46(全衬里)
    DA671F46(全衬里)
    1、DA71F46全衬里型阀体全体衬里/蝶板全衬层/蝶板与蝶板轴合为一体;
    2、DA71F4全衬里型阀体全衬里。虹板全衬层/蝶板与蝶板轴组合装配;
    3、DA71F半衬里型阀体全衬里/蝶板为不锈钢(不衬)蝶板与蝶板轴组合装配。
    对夹连接蝶阀(中线)设计与制造符合中草药国家标准

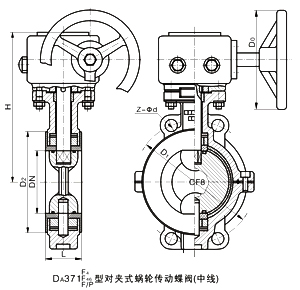

    基本结构形式(*蝶板轴与阀体/闪阀座中心重合)
    四、主要零部件材料表:
    序号
    零件名称
    灰铸铁
    铸钢
    不锈钢
    超低碳不锈钢
    Z
    C
    P
    R
    PL
    RL
    1
    上、下阀体、阀盖
    HT250
    WCB
    Cf8
    CF8M
    CF3
    CF3M
    2
    蝶板
    WCB
    35(锻)
    Cf8
    CF8M
    CF3
    CF3M
    3
    蝶板轴
    1Cr13
    2Cr13
    1Cr18Ni19
    1Cr18Ni12Mo2Ti
    00CR18N10
    00Cr17Ni14Mo2
    4
    衬里层/阀座
    PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)
    5
    O型圈
    FPM(氟橡胶)
    FPM(氟橡胶)
    6
    张性条(垫)
    SI(硅橡胶)
    SI(硅橡胶)
    7
    调节定位座
    0Cr18NI9
    0Cr18NI9
    1Cr18Ni9Ti
    1Cr18Ni12Mo2Ti
    00CR18N10
    00Cr17Ni14Mo2
    8
    螺栓
    35
    35
    1Cr18Ni19
    1Cr17Ni2
    1CR18NI9TI
    1Cr18Ni9Ti
    9
    螺母
    45
    45
    0Cr18NI19
    0Cr18NI9
    0Cr18NI19
    0Cr18NI9
    10
    手柄
    ZL01(铸造铝合金)
    五、主要连接尺寸及重量
    公称通径
    标准值
    参考值
    DN (mm)
    NPS (inch)
    L
    D
    D1
    D2
    f
    b
    Z-φd
    D0
    H
    W(kg)
    PN0.6(MPa)
    40
    11/2
    33
    130
    100
    80
    3
    16
    4-φ14
    160
    140
    2.5
    50
    2
    43
    140
    110
    90
    3
    16
    4-φ14
    200
    200
    3.5
    65
    21/2
    46
    160
    130
    110
    3
    16
    4-φ14
    250
    250
    4.5
    80
    3
    46
    182
    150
    125
    3
    18
    4-φ18
    250
    250
    6
    100
    4
    52
    205
    170
    145
    3
    18
    4-φ18
    300
    185
    7.5
    125
    5
    56
    235
    200
    175
    3
    20
    8-φ18
    300
    203
    11
    150
    6
    56
    260
    225
    200
    3
    20
    8-φ18
    200
    225
    16
    200
    8
    60
    315
    280
    255
    3
    22
    8-φ18
    200
    275
    48
    250
    10
    68
    370
    335
    310
    3
    24
    12-φ18
    240
    315
    60
    300
    12
    78
    435
    395
    362
    4
    24
    12-φ23
    240
    348
    75
    350
    14
    78
    485
    445
    412
    4
    26
    12-φ23
    280
    415
    82
    400
    16
    102
    535
    495
    462
    4
    28
    16-φ23
    280
    460
    123
    450
    18
    114
    590
    550
    518
    4
    28
    16-φ23
    320
    500
    150
    500
    20
    127
    640
    600
    568
    4
    30
    16-φ23
    320
    530
    180
    600
    24
    154
    755
    705
    670
    5
    30
    20-φ25
    360
    610
    225
    700
    28
    165
    860
    810
    775
    5
    32
    24-φ25
    360
    675
    315
    800
    32
    190
    975
    920
    880
    5
    34
    24-φ30
    360
    805
    385
    900
    36
    203
    1075
    1020
    980
    5
    36
    24-φ30
    380
    995
    420
    1000
    40
    216
    1175
    1120
    1080
    5
    36
    28-φ30
    400
    1170
    620
    1200
    48
    254
    1400
    1340
    1295
    5
    40
    32-φ40
    400
    1295
    788

    公称通径
    标准值
    参考值
    DN (mm)
    NPS (inch)
    L
    D
    D1
    D2
    f
    b
    Z-φd
    D0
    H
    W(kg)
    PN1.0(MPa)
    40
    11/2
    33
    145
    110
    85
    3
    18
    4-φ18
    160
    140
    3
    50
    2
    43
    160
    125
    100
    3
    20
    4-φ18
    200
    200
    4
    65
    21/2
    46
    180
    145
    120
    3
    20
    4-φ18
    250
    250
    6
    80
    3
    46
    195
    160
    135
    3
    22
    4-φ18
    250
    250
    8
    100
    4
    52
    215
    180
    155
    3
    22
    8-φ18
    300
    185
    12
    125
    5
    56
    245
    210
    185
    3
    24
    8-φ18
    300
    203
    18
    150
    6
    56
    280
    240
    210
    3
    24
    8-φ23
    200
    225
    28
    200
    8
    60
    335
    295
    265
    3
    26
    8-φ23
    200
    275
    56
    250
    10
    68
    390
    350
    320
    3
    28
    12-φ23
    240
    315
    72
    300
    12
    78
    440
    400
    368
    4
    28
    12-φ23
    240
    348
    88
    350
    14
    78
    500
    460
    428
    4
    30
    16-φ23
    280
    415
    170
    400
    16
    102
    565
    515
    482
    4
    32
    16-φ25
    280
    460
    145
    450
    18
    114
    615
    565
    532
    4
    32
    20-φ25
    320
    500
    165
    500
    20
    127
    670
    620
    585
    4
    34
    20-φ30
    320
    530
    195
    600
    24
    154
    780
    725
    685
    5
    36
    20-φ30
    360
    610
    268
    700
    28
    165
    895
    840
    800
    5
    40
    24-φ30
    360
    675
    320
    800
    32
    190
    1010
    950
    905
    5
    44
    24-φ30
    360
    805
    395
    900
    36
    203
    1110
    1050
    1005
    5
    46
    28-φ34
    380
    995
    450
    1000
    40
    216
    1220
    1160
    1115
    5
    50
    28-φ34
    400
    1170
    680
    1200
    48
    254
    1450
    1380
    1325
    5
    56
    32-φ41
    400
    1295
    825

    公称通径
    标准值
    参考值
    DN (mm)
    NPS (inch)
    L
    D
    D1
    D2
    f
    b
    Z-φd
    D0
    H
    W(kg)
    PN1.6(MPa)
    40
    11/2
    33
    145
    110
    85
    3
    18
    4-φ18
    200
    145
    4
    50
    2
    43
    160
    125
    100
    3
    20
    4-φ18
    200
    150
    5
    65
    21/2
    46
    180
    145
    120
    3
    20
    4-φ18
    250
    160
    7
    80
    3
    46
    195
    160
    135
    3
    22
    8-φ18
    250
    170
    10
    100
    4
    52
    215
    180
    155
    3
    24
    8-φ18
    300
    185
    14
    125
    5
    56
    245
    210
    185
    3
    26
    8-φ18
    300
    210
    22
    150
    6
    56
    280
    240
    210
    3
    28
    8-φ23
    200
    230
    32
    200
    8
    60
    335
    295
    265
    3
    30
    12-φ23
    240
    285
    66
    250
    10
    68
    405
    355
    320
    3
    32
    12-φ25
    240
    325
    80
    300
    12
    78
    460
    410
    375
    4
    34
    12-φ25
    280
    360
    94
    350
    14
    78
    520
    470
    435
    4
    38
    16-φ25
    280
    430
    125
    400
    16
    102
    580
    525
    485
    4
    40
    16-φ30
    320
    475
    150
    450
    18
    114
    640
    585
    545
    4
    44
    20-φ30
    320
    525
    172
    500
    20
    127
    705
    650
    608
    4
    46
    20-φ34
    320
    565
    225
    600
    24
    154
    840
    770
    718
    5
    54
    24-φ41
    360
    620
    290
    700
    28
    165
    910
    840
    788
    5
    54
    24-φ41
    360
    686
    268
    800
    32
    190
    1020
    950
    898
    5
    54
    24-φ41
    380
    815
    425
    900
    36
    203
    1120
    1050
    998
    5
    54
    28-φ41
    400
    1010
    495
    1000
    40
    216
    1255
    1170
    1110
    5
    60
    28-φ48
    400
    1185
    710
