手动衬氟胶阀
Z41F4 Z41F46衬氟楔式闸阀
    • 产品型号:
    • Z41F4 Z41F46
    • 产品口径:
    • 15-400mm
    • 产品压力:
    • 0.6-2.5Mpa
    • 产品材质:
    • 铸铁 铸钢 不锈钢
产品说明
  • 一、H41F46衬氟止回阀概述:
    衬氟止回阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
    衬氟止回阀(全衬里)
    ※设计与制造符合中国国家标准
    ※基本结构形式:旋启式、直通升降式
    ※公称压力 PN0.6~1.6MPa
    ※公称通径 DNl.5~500mm
    ※基本型号 H41 F3 H41 F46 H44F3 H44F46
    二、技术规范
    遵循规范
    STANDARD
    设计与制造
    GB 12235/GB 2236
    结构长度
    GBl 2221(长一短系列)
    法兰尺寸
    JB/T78、JB/T79(或按合同要求)
    压力试验
    GB/T 13927
    标 志
    GB 12220
    供 货
    GB/T 12252









    三、衬氟止回阀主要零部件材料表
    序号
    零件名称
    灰铸铁
    碳钢
    不锈钢
    超低碳不锈钢
    Z
    C
    P
    R
    P L
    R L
    1
    阀体、阀盖、阀瓣
    HT250
    WCB
    CF8
    CF8M
    CF3
    CF3M
    2
    衬里层
    FEP(F46)PFA(可溶性聚四氟乙烯)PCTFE(F3)PO(聚烯烃)
    3
    销轴
    1Cr13/35 WCB 1Crl8Ni9/CF8 00Crl7Ni14M02/CF3M
    4
    隔膜
    35
    35
    1Crl7Ni2
    1Crl7Ni2
    1Cr18Ni9Ti
    1Crl8Ni9Ti

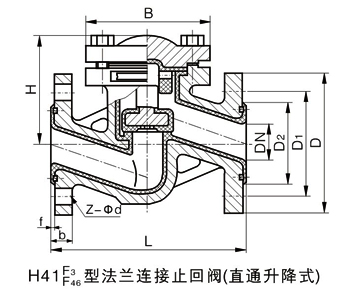

    四、衬氟止回阀主要连接尺寸及重量
    公称通径
    标准值
    参考值
    DN
    (mm)
    NPS
    (inch)
    L
    D
    D1
    D2
    f
    b
    Z-φd
    B
    H
    重量(kg)
    PN0.6MPa
    15
    1/2
    130
    80
    55
    40
    2
    12
    4-φ12
    105
    55
    4
    20
    3/4
    150
    90
    65
    50
    2
    14
    4-φ12
    115
    58
    5
    25
    1
    160
    100
    75
    60
    2
    14
    4-φ12
    128
    60
    6
    32
    11/4
    180
    120
    90
    70
    2
    16
    4-φ14
    145
    75
    7
    40
    11/2
    200
    130
    100
    80
    3
    16
    4-φ14
    160
    82
    8
    50
    2
    230
    140
    110
    90
    3
    16
    4-φ14
    178
    95
    10
    65
    21/2
    290
    160
    130
    110
    3
    16
    4-φ14
    205
    105
    20
    80
    3
    310
    185
    150
    125
    3
    18
    4-φ18
    230
    120
    25
    100
    4
    350
    205
    170
    145
    3
    18
    4-φ18
    255
    135
    30
    125
    5
    400
    235
    200
    175
    3
    20
    8-φ18
    305
    158
    50
    150
    6
    480
    260
    225
    200
    3
    20
    8-φ18
    345
    180
    65
    200
    8
    495
    315
    280
    255
    3
    22
    8-φ18
    415
    215
    137
    250
    10
    622
    370
    335
    31O
    3
    24
    12-φ18
    490
    240
    150
    300
    12
    698
    435
    395
    362
    4
    24
    12-φ23
    540
    265
    185
    350
    14
    787
    485
    445
    412
    4
    26
    12-φ23
    585
    300
    215
    400
    16
    914
    535
    495
    462
    4
    28
    16-φ23
    635
    360
    244
    450
    18
    978
    590
    550
    518
    4
    28
    16-φ23
    680
    385
    276
    500
    20
    978
    640
    600
    568
    4
    30
    16-φ23
    740
    415
    315
    五、衬氟止回阀主要连接尺寸及重量
    公称通径
    标准值
    参考值
    DN
    (mm)
    NPS
    (inch)
    L
    D
    D1
    D2
    f
    b
    Z-φd
    B
    H
    重量(kg)
    PN1.0MPa
    15
    1/2
    130
    95
    65
    45
    2
    14
    4-φ14
    105
    55
    5
    20
    3/4
    150
    105
    75
    55
    2
    16
    4-φ14
    115
    58
    7
    25
    1
    160
    115
    85
    65
    2
    16
    4-φ14
    128
    60
    9
    32
    11/4
    180
    135
    100
    78
    2
    18
    4-φ18
    145
    75
    11
    40
    11/2
    200
    145
    110
    85
    3
    18
    4-φ18
    160
    82
    13.5
    50
    2
    230
    160
    125
    100
    3
    20
    4-φ18
    178
    95
    18
    65
    21/2
    290
    180
    145
    120
    3
    20
    4-φ18
    205
    105
    22
    80
    3
    310
    195
    160
    135
    3
    22
    4/8-φ18
    230
    120
    28
    100
    4
    350
    215
    180
    155
    3
    22
    8-φ18
    255
    135
    34
    125
    5
    400
    245
    210
    185
    3
    24
    8-φ18
    305
    158
    58
    150
    6
    480
    280
    240
    210
    3
    24
    8-φ23
    345
    180
    72
    200
    8
    495
    335
    295
    265
    3
    26
    8-φ23
    415
    215
    150
    250
    10
    622
    390
    350
    320
    3
    28
    12-φ23
    490
    240
    165
    300
    12
    698
    440
    400
    368
    4
    28
    12-φ23
    540
    265
    190
    350
    14
    787
    500
    460
    428
    4
    30
    16-φ23
    585
    300
    225
    400
    16
    914
    565
    51 5
    482
    4
    32
    16-φ25
    635
    360
    254
    450
    18
    978
    615
    565
    532
    4
    32
    20-φ25
    680
    385
    285
    500
    20
    978
    670
    620
    585
    4
    34
    20-φ25
    740
    415
    333
    六、衬氟止回阀主要连接尺寸及重量
    公称通径
    标准值
    参考值
    DN
    (mm)
    NPS
    (inch)
    L
    D
    D1
    D2
    f
    b
    Z-φd
    B
    H
    重量(kg)
    PN1.6MPa
    15
    1/2
    130
    95
    65
    45
    2
    1 4
    4-φ14
    110
    55
    6
    20
    3/4
    150
    105
    75
    55
    2
    16
    4-φ14
    120
    58
    7.8
    25
    1
    160
    115
    85
    65
    2
    16
    4-φ14
    135
    60
    10
    32
    11/4
    180
    135
    100
    78
    2
    18
    4-φ18
    150
    75
    12.5
    40
    11/2
    200
    145
    110
    85
    3
    18
    4-φ18
    165
    82
    14.5
    50
    2
    230
    160
    125
    100
    3
    20
    4-φ18
    185
    95
    19.5
    65
    21/2
    290
    180
    145
    120
    3
    20
    4-φ18
    210
    105
    25.5
    80
    3
    310
    195
    160
    135
    3
    22
    8-φ18
    235
    120
    30
    100
    4
    350
    215
    180
    155
    3
    24
    8-φ18
    260
    135
    36
    125
    5
    400
    245
    210
    185
    3
    26
    8-φ18
    310
    158
    62
    150
    6
    480
    280
    240
    21 O
    3
    28
    8-φ23
    350
    180
    78
    200
    8
    495
    335
    295
    265
    3
    30
    12-φ23
    420
    215
    156
    250
    10
    622
    405
    355
    320
    3
    32
    12-φ25
    505
    240
    172
    300
    12
    698
    460
    410
    375
    4
    34
    12-φ25
    560
    265
    240
    350
    14
    787
    520
    470
    435
    4
    38
    16-φ25
    605
    300
    208
    400
    16
    914
    580
    525
    485
    4
    40
    16-φ30
    650
    350
    265
    订货须知:
    一、①衬氟升降止回阀产品名称与型号②衬氟升降止回阀口径③衬氟升降止回阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的衬氟升降止回阀型号,请按衬氟升降止回阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
