D341F4法兰衬氟蜗轮蝶阀

- 产品型号:
- D341F4
- 产品口径:
- 50-1000mm
- 产品压力:
- 0.6-2.5Mpa
- 产品材质:
- 铸铁铸钢不锈钢
联系我们

产品说明

一：产品[D341F4法兰衬氟蜗轮蝶阀]概述：

凯斯特牌蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小，凯斯特公司推出的氟塑料衬里蝶阀系列
1.其基本类型有两种,即D41F4 和D41F46(中线)以及D41F4 和D41F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D43F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.
2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.
3.D341F4型法兰连接双偏心全衬里蝶阀.

二、结构特点：
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单.
(*采用O型圈是为了防止意外泄漏时的安全措施)
5.法兰连接双偏心蝶阀试用于压力较高场合.
三、设计规范：
遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.
四、驱动方式
手动、蜗轮转动、气动、电动.

遵循规范	STANDARD
设计与制造 Design	GB 12238
结构长度 Face to face	GB 12221 (短一长系列)
法兰尺寸 End flange	JB78/JB79 (GB.HG.SH)
压力试验 Test	GB/T 13927
标志 Symbol	GB 12220
供货 Supply	GB/T 12252

法兰连接蝶阀（偏心）
· 设计与制造符合中国国家标准
· 基本结构形式（*蝶板轴相对阀体/阀座中心有二维偏心）
a.DA 43F 半衬里型
阀体全衬里/蝶板与蝶板轴为不锈钢(不衬)/蝶板与轴由销钉连接/阀体为整体式;
b.DA 43F4 6 全衬里型
阀体全衬里/蝶板与蝶板轴全衬层/蝶板与轴固定连接/阀体为整体式.
五、基本型号和公称压力 PN0.6-2.5(MPa) 公称通径 DN40-1000（mm)

手动	DA 41F（半衬）	蜗轮转动	DA 341F（半衬）
	DA 41F3 （全衬里）		DA 341F3 （全衬里）
	DA 41F46（全衬里）		DA341F46（全衬里）
气动	DA 641F（半衬）	电动	DA 941F（半衬）
	DA 641F3 （全衬里）		DA 941F3 （全衬里）
	DA641F46（全衬里）		DA9 41F46（全衬里）

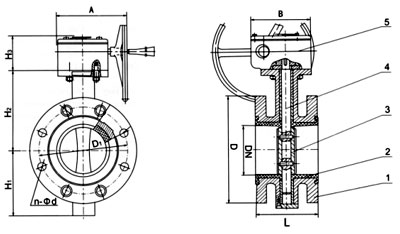

六、主要零部件材料表 Standard Material Specifications 表A5

序号 NO	零件名称 Name	灰铸铁	铸钢	不锈刚		超低碳不锈钢
序号 NO	零件名称 Name	Z	C	P	R	PL	RL
1	阀体	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板轴/销	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里层/阀座	PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯)
4	蝶板/填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
5	支架	WCB(碳钢)		CF8(不锈钢)
6	填料	PTFE (F4)		PTFE (F4)		PTFE (F4)
7	蝶栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
8	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

七、主要连接尺寸及重量 Dimensions and weights

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN0.6(MPa)
40	11/2	106	130	100	80	3	16	4-φ14	160	140	10
50	2	108	140	110	90	3	16	4-φ14	200	160	12
65	21/2	112	160	130	110	3	16	4-φ14	250	160	13
80	3	114	185	150	125	3	18	4-φ18	250	170	14
100	4	127	205	170	145	3	18	4-φ18	300	180	16
125	5	140	235	200	175	3	20	8-φ18	300	275	18
150	6	140	260	225	200	3	20	8-φ18	200	295	38
200	8	152	315	280	255	3	22	8-φ18	200	320	74
250	10	250	470	335	310	3	24	12-φ18	240	385	105
300	12	270	435	375	362	4	24	12-φ23	240	390	142
350	14	290	485	445	412	4	26	16-φ25	240	460	179
400	16	310	535	495	462	4	28	16-φ23	280	510	220
450	18	330	590	550	518	4	28	16-φ23	280	540	268
500	20	350	640	600	568	4	30	16-φ23	320	570	378
600	24	390	755	705	670	5	30	20-φ25	320	660	608
700	28	430	860	810	775	5	32	24-φ25	360	710	1050
800	32	470	975	920	880	5	34	24-φ30	360	780	1320
900	36	510	1075	1020	980	5	36	24-φ30	380	885	1795
1000	40	550	1175	1120	1080	5	36	28-φ30	400	990	1900

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN0.6(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	4-φ18	250	170	14
100	4	127	215	180	155	3	22	8-φ18	300	180	16
125	5	140	245	210	185	3	24	8-φ18	300	275	18
150	6	140	280	240	210	3	24	8-φ23	200	295	38
200	8	152	335	295	265	3	26	8-φ23	200	320	74
250	10	250	390	350	320	3	28	12-φ23	240	385	105
300	12	270	440	400	368	4	28	12-φ23	240	390	142
350	14	290	500	460	428	4	30	16-φ23	280	460	179
400	16	310	565	515	482	4	32	16-φ25	280	510	220
450	18	330	615	565	532	4	32	20-φ25	320	540	268
500	20	350	670	620	585	4	34	20-φ30	320	570	378
600	24	390	780	725	685	5	36	20-φ30	360	660	608
700	28	430	895	840	800	5	40	24-φ30	360	710	1050
800	32	470	1010	950	905	5	44	24-φ30	360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34	400	990	1900

八、主要连接尺寸及重量 Dimensions and weights

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.6(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	8-φ18	260	170	14
100	4	127	215	180	155	3	24	8-φ18	300	180	16
125	5	140	245	210	185	3	26	8-φ18	300	275	18
150	6	140	280	240	210	3	28	8-φ23	200	295	42
200	8	152	335	295	265	3	30	12-φ23	200	320	78
250	10	250	405	355	320	3	32	12-φ25	240	385	120
300	12	270	460	410	375	4	34	12-φ25	240	390	145
350	14	290	520	470	435	4	38	16-φ25	240	460	202
400	16	310	580	525	485	4	40	16-φ30	280	510	235
450	18	330	640	585	545	4	44	20-φ30	280	540	368
500	20	350	705	650	608	4	46	20-φ34	320	570	420
600	24	390	755	770	718	5	54	24-φ41	320	660	750
700	28	430	840	840	788	5	54	24-φ41	360	710	1028
800	32	470	910	950	898	5	54	24-φ41	380	780	1690
900	36	510	1120	1050	998	5	54	28-φ41	400	885	1815
1000	40	550	1255	1170	1110	5	60	28-φ48	500	990	2050

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN2.5(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	200	140	11
50	2	108	160	125	100	3	20	4-φ18	200	160	13
65	21/2	112	180	145	120	3	22	8-φ18	250	160	14
80	3	114	195	160	135	3	22	8-φ18	250	170	16
, 100	4	127	215	180	155	3	24	8-φ23	300	180	18
125	5	140	245	210	185	3	28	8-φ25	300	275	20
150	6	140	280	240	210	3	30	8-φ25	240	295	48
200	8	152	335	295	265	3	34	12-φ25	240	320	88
250	10	250	405	355	320	3	36	12-φ30	280	385	145
300	12	270	460	410	375	4	40	16-φ30	280	390	157
350	14	290	520	470	435	4	44	16-φ34	320	460	222
400	16	310	580	525	485	4	48	16-φ34	320	510	353
450	18	330	640	585	545	4	50	20-φ34	360	540	405
500	20	350	705	650	608	4	52	20-φ41	360	570	448
600	24	390	840	770	718	5	56	24-φ41	380	660	795

订货须知：
一、①法兰衬氟蜗轮蝶阀产品名称与型号②法兰衬氟蜗轮蝶阀口径③法兰衬氟蜗轮蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的法兰衬氟蜗轮蝶阀型号，请按法兰衬氟蜗轮蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
