D671F46气动衬氟蝶阀
    • 产品型号:
    • D671F46
    • 产品口径:
    • 50-1200mm
    • 产品压力:
    • 0.6-2.5Mpa
    • 产品材质:
    • 铸铁 铸钢 不锈钢
产品说明
  • 一:产品[D671F46气动衬氟蝶阀]概述:
    凯斯特牌蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.凯斯特公司推出的氟塑料衬里蝶阀系列
    1.其基本类型有两种,即D671F4 和D671F46(中线)以及D671F4 和D671F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D671F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.
    2.有上述型号扩展而成的D671F和D641F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.
    3.D643F型法兰连接双偏心全衬里蝶阀.
    二、结构特点:
    1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
    2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
    3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
    a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
    b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
    c.轴的径向采用O型圈与金属垫的组合;
    d.阀座镶在有弹性条的阀体槽内;
    4.采用可调性弹子定位,定位准确,结构简单.
    (*采用O型圈是为了防止意外泄漏时的安全措施)
    5.法兰连接双偏心蝶阀试用于压力较高场合.

    三、设计规范:
    遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.
    四、驱动方式
    手动、蜗轮转动、气动、电动.
    对夹连接蝶阀(中线)
    · 设计与制造符合API美国石油学会标准
    · 基本结构形式(*蝶板轴与阀体/阀座中心重合)
    a.DB 671F46全衬里型
    阀体全衬里/蝶板全衬层/蝶板与蝶板轴和为一体;
    b.DB 671F4全衬里型
    阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配;
    C.DB 671F半衬里型
    阀体全衬里/蝶板为不锈钢(不衬)蝶板与蝶板轴组合装配。
    四、主要技术性能:
    遵循规范
    STANDARD
    设计与制造
    Design
    API 6O9
    结构长度
    Face to face
    API 6O9(A线)
    (中线)
    法兰尺寸
    End flange
    ANSIB 16.5
    API 6O5
    压力试验
    Test
    API 598
    标志
    Symbol
    MSS SP-25
    供货
    Supply
    API 6O9
    五、公称压力 (磅级)ANSI 125Lb-150Lb 公称通径 (英寸)NPS 2-48
    手 动
    DB 71F(半衬)
    蜗 轮
    转 动
    DB 371F(半衬)
    DB 71F3 (全衬里)
    DB 371F3 (全衬里)
    DB 71F4(全衬里)
    DB 371F4(全衬里)
    DB 71F46(全衬里)
    DB 371F46(全衬里)
    气 动
    DB 671F(半衬)
    电 动
    DB 971F(半衬)
    DB 671F3 (全衬里)
    DB 971F3 (全衬里)
    DB 671F4(全衬里)
    DB971F4(全衬里)
    DB 671F46(全衬里)
    DB 971F46(全衬里)
    六、主要零部件材料表 Standard Material Specifications
    序号
    零件名称
    Name
    灰铸铁
    铸钢
    不锈刚
    超低碳不锈钢
    Z
    C
    P
    R
    PL
    RL
    1
    上、下阀体、阀盖
    A126C.135A
    A126 WCB
    A351 CF8
    A351 CF8M
    A351 CF3
    A351 CF3M
    2
    蝶板
    A126 WCB
    A105
    A351 CF8
    A351 CF8M
    A351 CF3
    A351 CF3M
    3
    蝶板轴
    A182 F6
    A182 F6
    A182 F304
    A182 F316
    A182 F304L
    A182 F316L
    4
    衬里层/阀座
    PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯)
    5
    O型圈
    VITon (氟橡胶)
    VITon (氟橡胶)
    6
    弹性条(垫)
    SI (硅橡胶)
    SI (硅橡胶)
    7
    调节定位座
    A182 F304
    A182 F304
    A182 F304
    A182 F316
    A182 F304L
    A182 F316
    8
    蝶栓
    A193 B7
    A193 B7
    A193 B8M
    A193 B8M
    A193 B8M
    A193 B8M
    9
    螺母
    A194 2H
    A194 2H
    A194 8
    A194 8
    A194 8
    A194 8
    10
    手柄
    ZL101(铸造铝合金)

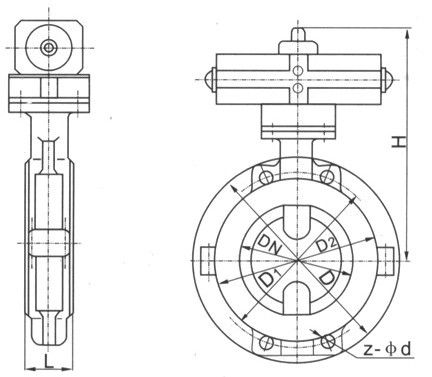

    七、主要连接尺寸及重量 Dimensions and weights
    公称通径
    标准值
    参考值
    DN (mm)
    NPS (inch)
    L
    D
    D1
    D2
    f
    b
    Z-φd
    D0
    H
    W(kg)
    ANSI 150Lb
    50
    2
    43
    152
    120.5
    92
    2
    16
    4-φ19
    200
    150
    5
    65
    21/2
    46
    178
    139.5
    105
    2
    18
    4-φ19
    250
    160
    7
    80
    3
    46
    190
    152.5
    127
    2
    19
    4-φ19
    250
    170
    10
    100
    4
    52
    229
    190.5
    157
    2
    24
    8-φ19
    300
    185
    14
    125
    5
    56
    254
    216
    186
    2
    24
    8-22
    300
    210
    22
    150
    6
    56
    279
    241.5
    216
    2
    26
    8-φ22
    200
    230
    32
    200
    8
    64
    343
    298.5
    270
    2
    29
    8-φ22
    240
    285
    66
    250
    10
    71
    406
    362
    324
    2
    31
    12-φ25
    240
    325
    80
    300
    12
    81
    483
    432
    381
    2
    32
    12-φ25
    280
    360
    94
    350
    14
    92
    533
    476
    413
    2
    35
    12-φ29
    280
    430
    125
    400
    16
    102
    597
    540
    470
    2
    37
    16-φ29
    320
    475
    150
    450
    18
    114
    635
    578
    533
    2
    40
    16-φ32
    320
    525
    172
    500
    20
    127
    699
    635
    584
    2
    43
    20-φ23
    360
    565
    225
    600
    24
    154
    813
    749.5
    692
    2
    48
    20-φ25
    360
    630
    290
    750
    30
    165
    887
    846
    813
    2
    45
    44-φ23
    400
    675
    330
    900
    36
    200
    1057
    1009.7
    972
    2
    53
    44-φ26
    400
    805
    405
    1050
    42
    251
    1226
    1171.4
    1130
    2
    59
    48-φ29
    500
    995
    480
    1200
    48
    276
    1392
    1335
    1289
    2
    65
    44-φ32
    500
    1170
    695
