手动衬氟胶阀
D341F46衬氟蝶阀
    • 产品型号:
    • D341F46
    • 产品口径:
    • 50-700mm
    • 产品压力:
    • 0.6-1.6Mpa
    • 产品材质:
    • 铸铁 铸钢 不锈钢
产品说明
  • 一、产品[D341F46衬氟蝶阀]的详细资料:
    产品名称:法兰衬氟蝶阀
    产品特点:D341F46衬氟蝶阀适用在 -50℃~150℃ 的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,D341F46衬氟蝶阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

    设计与制造:GB12238 结构长度:GB12221(13系列)法兰连接尺寸:GB4216 D341F衬胶蝶阀

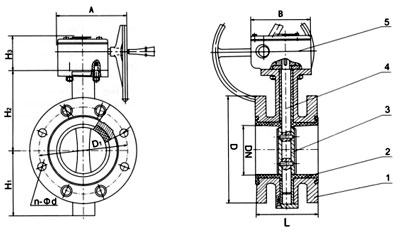

    部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆
    二、用途:
    密封圈材料代号
    适用温度
    适用介质
    NR
    ≤85℃
    水、空气、酸碱类
    CR
    ≤85℃
    水、煤气、酸碱类
    NBR
    ≤100℃
    水、油品
    CPDM
    ≤120℃
    水、蒸汽、一般酸碱类
    FKM
    ≤150℃
    水、蒸汽、强酸碱类
    三、材料:
    阀体
    铸铁、球墨铸铁、碳钢、不锈钢
    蝶板
    铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
    阀杆
    碳钢镀镍磷、不锈钢
    阀座密封圈
    天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
    气动装置
    组合件
    压力等级:PN(MPa) 1.0 1.6
    四、测试:
    衬里层:电火花检测
    试验与检验按GB/T13927标准
    公称压力:PN(MPa)
    阀体:PN×1.5
    密封:PN×1.1
    任选附件:蜗轮装置、气动装置、电动装置
    五、凯斯特牌衬胶法兰蝶阀主要尺寸参数:
    公称通径DN
    L
    mm
    D
    mm
    D1
    mm
    n-d(mm)
    H1
    mm
    H2
    mm
    质量
    PN1.6
    PN1.6
    50
    108
    165
    125
    4-18
    4-18
    91
    120
    8
    65
    112
    185
    145
    4-18
    4-18
    104
    140
    11.5
    80
    114
    200
    160
    8-18
    8-18
    107
    150
    12.5
    100
    127
    220
    180
    8-18
    8-18
    135
    165
    23
    125
    140
    250
    210
    8-18
    8-18
    129
    190
    40.5
    150
    140
    285
    240
    8-22
    8-22
    131
    205
    46.5
    200
    152
    340
    295
    8-22
    12-22
    177
    2550
    61
    250
    165
    395
    350
    12-22
    12-26
    206
    270
    73.5
    300
    178
    445
    400
    12-22
    12-26
    220
    320
    103
    350
    190
    505
    460
    16-22
    16-26
    264
    358
    120
    400
    216
    565
    515
    16-26
    16-30
    298
    400
    217
    450
    222
    615
    565
    16-26
    -
    327
    420
    242
    500
    229
    671
    620
    20-26
    -
    352
    480
    279
    600
    267
    780
    725
    20-30
    -
    446
    560
    396
    700
    292
    895
    840
    24-30
    -
    486
    610
    596
    订货须知:
    一、①衬胶法兰蝶阀产品名称与型号②衬胶法兰蝶阀口径③衬胶法兰蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的衬胶法兰蝶阀型号,请按衬胶法兰蝶阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
