YZ11X直接作用薄膜式支管减压阀

- 产品型号:
- YZ11X
- 产品口径:
- 15-50mm
- 产品压力:
- 1.0-1.6Mpa
- 产品材质:
- 铸铁铸钢不锈钢黄铜
联系我们

产品说明

一、产品[直接作用薄膜式支管减压阀]的详细资料：

产品型号：YZ11X

产品名称：直接作用薄膜式支管减压阀

产品特点：本系列减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。本产品适当加大了膜片面积，提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。 YZ11X型不锈钢弹簧丝扣支管减压阀出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。1、采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。
2、耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
3、出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。
4、极佳的水力特性，压力损失小，减压比可达成10：1以上。
5、可满足多种减压要求，特别适用于支管减压系统

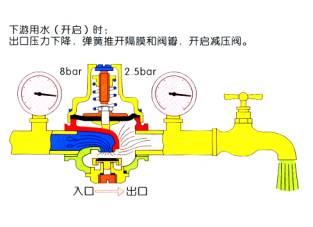

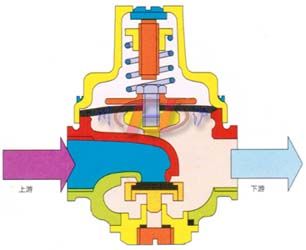

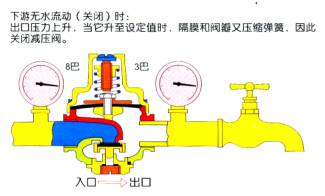

YZ11X减压阀工作原理：

　　出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。

产品使用注意事项：

霜冻损坏，在寒冷地区应注意保温。
水流方向装错，减压阀变成止回阀，出口压力为0。
弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。

二、主要技术参数和性能指标：

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)*	1.5	2.4
密封试验压力(Mpa)	1.0	1.6
最高进口压力(Mpa)	1.0	1.6
出口压力范围(Mpa)	0.05-0.55	0.05-0.8
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

*.壳体试验不包括膜片、顶盖。

三、主要零件材料：

零件名称	零件材料
阀体	铜合金
阀盖	铜合金
阀瓣	铜合金
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn
调节螺栓	2Cr13

四、流量系数(Cv)：

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	1	2	3	5	8	14

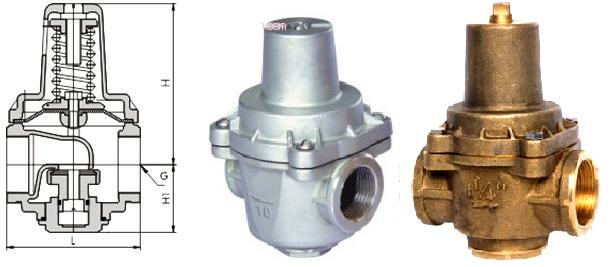

五、凯斯特牌YZ11X直接作用薄膜式水用减压阀连接尺寸：

DN	G	L	H		H	重量
DN	G	L	P2*≤0.55MPa	P2*≤0.8MPa	H	KG
15(1/2")	G1/2"	65	75	90	35	1.2
20(3/4")	G3-4"	75	85	100	35	1.2
25(1")	G1"	90	3	115	46	1.4
32(1-1/4")	G1-1/4"	105	130	150	55	1.5
40(1-1/2")	G1-1/2"	120	155	175	65	2
50(2")	G2"	140	175	195	75	2.65

*：P2表示出口压力

订货须知：
一、①YZ11X直接作用薄膜式水用减压阀产品名称与型号②YZ11X直接作用薄膜式水用减压阀口径③YZ11X直接作用薄膜式水用减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的YZ11X直接作用薄膜式水用减压阀型号，请按YZ11X直接作用薄膜式水用减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
