API815 API830系列加长杆美标蝶阀

- 产品型号:
- API815 API830
- 产品口径:
- 2-36"
- 产品压力:
- 150-1500LB
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[API815 API830系列加长杆美标蝶阀]详细资料：

产品名称：加长杆美标蝶阀

产品型号：API815、830系列

用途及特点：815、830系列加长杆美标蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815、830L系列加长杆美标蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列加长杆美标蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。其特点为：由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命、确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等优点。

二、采用标准

设计标准：API609-83
法兰连接尺寸：ANSI B16.5
结构长度：ANSI B16.10-1992
压力试验：API598-82

三、主要技术参数

公称通径	DN（mm）	830W	830L
公称通径	DN（mm）	2〞~36〞	2〞~36〞
公称压力	PN（MPa）	150Lb	300Lb
试验压力（MPa）	强度试验	3.0	7.5
试验压力（MPa）	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、海水等
适用温度	-29℃~425℃

四、主要零件的材质

零件名称	材料
阀体	WCB、304、316、316SS、CF8M
蝶板	WCB、304、316、316SS、CF8M
阀杆	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨、氟塑料

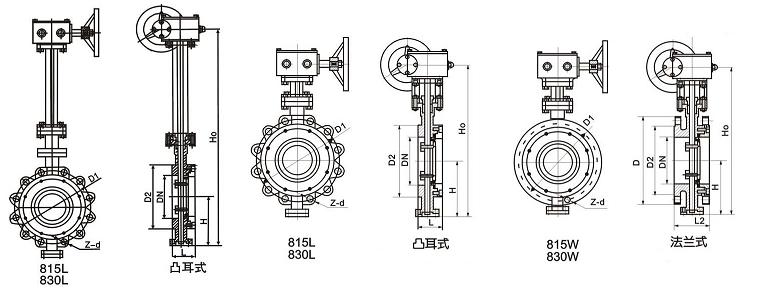

五、美标815系列API815W外形连接尺寸

公称通径		结构长度（标准值）				外形尺寸（参考值）				连接尺寸（标准值）								参考重量（kg）
公称通径		L		L1		H		H0		D		D1		D2		M	Z-d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米
2〞	50	1.69	43	4.25	108	4.33	110	13.58	345	6.00	152	4.75	120.5	3.62	92	M18	4-19	9	20
3〞	80	1.94	49	4.50	114	4.92	125	14.96	380	8.50	190	6.00	152.5	5.00	127	M18	4-19	11	29
4〞	100	2.19	56	5.00	127	5.70	145	16.34	415	9.00	229	7.50	190.5	6.19	157	M18	8-19	13	33
5〞	125	2.50	64	5.50	140	6.50	165	17.91	455	10.00	254	8.50	216	7.32	186	M20	8-22	16	38
6〞	150	2.75	70	5.50	140	6.89	175	21.45	545	11.00	279	9.50	241.5	8.50	216	M20	8-22	26	74
8〞	200	2.81	71	2.90	150	8.26	210	24.21	645	13.50	343	11.75	298.5	10.62	270	M20	8-22	34	86
10〞	250	3.00	76	6.30	160	9.84	250	27.36	695	16.00	406	14.25	362	12.75	324	M24	12-25	51	142
12〞	300	3.38	86	7.00	178	11.24	285	32.78	830	19.00	483	17.00	432	15.00	381	M24	12-25	72	167
14〞	350	3.63	92	7.50	190	12.60	320	35.43	900	21.00	533	18.75	476	16.25	413	M27	12-29	106	218
16〞	400	4.00	102	8.50	216	13.98	355	38.58	980	23.50	597	21.25	540	18.50	470	M27	16-29	133	275
18〞	450	4.50	114	8.74	222	14.96	380	40.55	1030	25.00	635	22.75	578	21.00	533	M30	16-32	176	315
20〞	500	5.00	127	9.00	229	16.34	415	43.70	1110	27.50	699	25.00	635	23.00	584	M30	20-32	190	395
24〞	600	6.06	154	10.50	267	18.70	475	51.37	1305	32.00	813	29.50	749.5	27.25	692	M33	20-35	394	580
30〞	750	6.50	165	11.50	292	22.38	580	60.03	1525	38.75	985	36.00	914	33.75	857	M33	28-35	476	717
32〞	800	7.50	190	12.50	318	24.80	630	62.40	1585	41.75	1060	38.50	978	36.00	914	M39	28-41	618	880
36〞	900	8.00	203	13.00	330	26.77	680	69.48	1765	46.00	1168	42.75	1085	40.25	1022	M39	32-41	762	1042

六、美标815系列API815L外形连接尺寸

公称通径		结构长度（标准值）		外形尺寸（参考值）				连接尺寸（标准值）						参考重量（kg）
公称通径		L		H		H0		D1		D2		M	Z-d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米
6〞	150	2.75	70	6.89	175	21.45	545	9.50	241.5	8.50	216	M20	8-22	28
8〞	200	2.81	71	8.26	210	24.21	615	11.75	298.5	10.62	270	M20	8-22	36
10〞	250	3.00	76	9.84	250	27.36	695	14.25	362	12.75	324	M24	12-25	53
12〞	300	3.38	86	11.24	285	32.78	830	17.00	432	15.00	381	M24	12-25	74
14〞	350	3.63	92	12.60	320	35.43	900	18.75	476	16.25	413	M27	12-29	110
16〞	400	4.00	102	13.98	355	38.58	980	21.25	540	18.50	470	M27	16-29	138
18〞	450	4.50	114	14.96	380	40.55	1030	22.75	578	21.00	533	M30	16-32	180
20〞	500	5.00	127	16.34	415	43.70	1110	25.00	635	23.00	584	M30	20-32	196
24〞	600	6.06	154	18.70	475	51.37	1305	29.50	749.5	27.25	692	M33	20-35	400
30〞	750	6.50	165	22.38	580	60.03	1525	36.00	914	33.75	857	M33	28-35	482
36〞	900	8.00	203	26.77	680	69.48	1765	42.75	1085	40.25	1022	M39	32-41	488

注：以上对夹式、对夹凸耳式、法兰式三种，传动方式有手动、蜗轮、气动和电动。用户订货时说明。

七、美标830系列API830W外形连接尺寸

公称通径		结构长度（标准值）				外形尺寸（参考值）				连接尺寸（标准值）								参考重量（kg）
公称通径		L		L1		H		H0		D		D1		D2		M	Z-d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米
2〞	50	1.69	43	4.25	108	4.33	110	13.58	345	6.50	165	5.00	127	3.62	92	M18	8-19	9	20
3〞	80	1.94	49	4.50	114	4.92	125	14.96	380	8.26	210	6.63	168	5.00	127	M20	8-22	12	29
4〞	100	2.19	56	5.00	127	5.70	145	16.34	415	10.00	254	7.87	200	6.19	157	M20	8-22	13	35
5〞	125	2.50	64	5.50	140	6.50	165	17.91	455	11.00	279	9.25	235	7.32	186	M20	8-22	18	40
6〞	150	2.75	70	5.50	140	6.89	175	21.45	545	12.50	318	10.63	270	8.50	216	M20	12-22	28	81
8〞	200	2.81	71	2.90	150	8.26	210	24.21	645	15.00	381	13.00	330	10.62	270	M24	12-26	37	94
10〞	250	3.00	76	6.30	160	9.84	250	27.36	695	17.50	445	15.24	387	12.75	324	M27	16-29	56	158
12〞	300	3.38	86	7.00	178	11.24	285	32.78	830	20.50	521	17.76	451	15.00	381	M30	16-32	79	183
14〞	350	3.63	92	7.50	190	12.60	320	35.43	900	23.00	584	20.24	514	16.25	413	M30	20-32	116	239
16〞	400	4.00	102	8.50	216	13.98	355	38.58	980	25.50	648	12.50	571	18.50	470	M33	20-35	146	302
18〞	450	4.50	114	8.74	222	14.96	380	40.55	1030	28.00	711	24.72	628	21.00	533	M33	24-35	193	346
20〞	500	5.00	127	9.00	229	16.34	415	43.70	1110	30.50	775	27.00	686	23.00	584	M33	24-35	209	434
24〞	600	6.06	154	10.50	267	18.70	475	51.37	1305	36.00	914	32.00	813	27.25	692	M39	24-41	433	638
30〞	750	6.50	165	11.50	292	22.38	580	60.03	1525	43.00	1092	39.25	997	33.75	857	M45	28-49	523	788
36〞	900	8.00	203	13.00	330	26.77	680	69.48	1765	50.00	1270	46.00	1168	40.25	1022	M50	32-53	838	1146

八、美标830L系列API830L外形连接尺寸

公称通径		结构长度（标准值）		外形尺寸（参考值）				连接尺寸（标准值）						参考重量（kg）
公称通径		L		H		H0		D1		D2		M	Z-d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米
6〞	150	3.00	76	6.89	175	21.45	545	10.63	270	8.50	216	M20	12-22	29
8〞	200	3.50	89	8.26	210	24.21	645	13.00	330	10.62	270	M24	12-26	38
10〞	250	4.50	114	9.84	250	27.36	695	15.24	387	12.75	324	M27	12-25	58
12〞	300	4.50	114	11.24	285	32.78	830	17.76	451	15.00	381	M30	16-29	81
14〞	350	5.00	127	12.60	320	35.43	900	20.24	514	16.25	413	M30	16-32	119
16〞	400	5.50	140	13.98	355	38.58	980	12.50	571	18.50	470	M33	20-32	149
18〞	450	5.98	152	14.96	380	40.55	1030	24.72	628	21.00	533	M33	20-35	198
20〞	500	5.98	152	16.34	415	43.70	1110	27.00	686	23.00	584	M33	24-35	215
24〞	600	7.00	178	18.70	475	51.37	1305	32.00	813	27.25	692	M39	24-41	436
30〞	750	9.01	229	22.38	580	60.03	1525	39.25	997	33.75	857	M45	28-49	528
36〞	900	9.88	241	26.77	680	69.48	1765	46.00	1168	40.25	1022	M50	32-53	843

注：以上对夹式、对夹凸耳式、法兰式三种，传动方式有手动、蜗轮、气动和电动。用户订货时说明。

订货须知：
一、①加长杆美标蝶阀产品名称与型号②加长杆美标蝶阀口径③加长杆美标蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的加长杆美标蝶阀型号，请按加长杆美标蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
