D341W D641W D941W 通风蝶阀

- 产品型号:
- D341W D641W D941W
- 产品口径:
- 50-2000mn
- 产品压力:
- 0.25-1.6Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[通风蝶阀]的详细资料：

产品名称：通风蝶阀

产品特点：凯斯特牌通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为： 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。手柄蜗轮传动法兰式通风蝶阀,蜗杆蜗轮传动法兰式通风蝶阀,蜗轮传动法兰式通风蝶阀。

采用标准：

设计标准：GB/T12238-1989；JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999

二、主要技术参数：

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力 Ps(MPa)	强度试验	0.075	0.375	0.9
试验压力 Ps(MPa)	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

三、主要零件的材质：

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

四、凯斯特牌通风蝶阀DXH373X-16c.系列连接尺寸：

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钢
代号	WCB	LCB	WC6或WC9	C5或C12	铬Cr-18型、304、316	12CrMoV
耐最高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低温度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

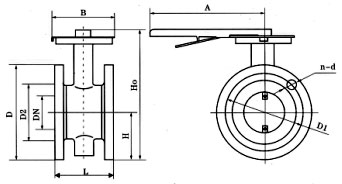

五、凯斯特牌通风蝶阀D 41W-0.5/2.5/6 C.P.R.V系列系列连接尺寸：

公称通径		结构长度 (标准值)	外形尺寸（参考值）				连接尺寸(标准值)								参考重量（kg）
公称通径		结构长度 (标准值)	外形尺寸（参考值）				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	215	270	65	140	110	88	4-14	140	110	88	4-14	9
65	2 1/2	112	80	235	270	65	160	130	108	4-14	160	130	108	4-14	12
80	3	114	95	263	270	65	190	150	124	4-18	190	150	124	4-18	15
100	4	127	105	283	270	65	210	170	144	4-18	210	170	144	4-18	17
125	5	140	120	313	310	65	240	200	174	8-18	240	200	174	8-18	23
150	6	140	132	338	310	65	265	225	199	8-18	265	225	199	8-18	25

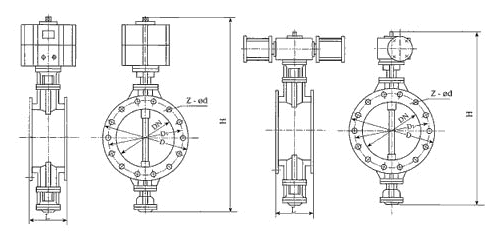

六、凯斯特牌通风蝶阀D341W-0.5/2.5/6 C.P.R.V系列系列连接尺寸：

公称通径		结构长度 (标准值)	外形尺寸（参考值）				连接尺寸(标准值)								参考重量（kg）
公称通径		结构长度 (标准值)	外形尺寸（参考值）				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	286	125	193	140	110	88	4-14	140	110	88	4-14	14
65	2 1/2	112	80	306	125	193	160	130	108	4-14	160	130	108	4-14	15
80	3	114	95	334	125	193	190	150	124	4-18	190	150	124	4-18	17
100	4	127	105	354	125	193	210	170	144	4-18	210	170	144	4-18	20
125	5	140	120	384	125	193	240	200	174	8-18	240	200	174	8-18	25
150	6	140	132	409	125	193	265	225	199	8-18	265	225	199	8-18	29
200	8	152	160	593	165	183	320	280	254	8-18	320	280	254	8-18	47
250	10	165	187	650	165	283	375	335	309	12-18	375	335	309	12-18	67
300	12	178	220	715	165	283	440	395	363	12-22	440	395	363	12-22	78
350	14	190	245	814	175	334	490	445	413	12-22	490	445	413	12-22	96
400	16	216	270	863	175	334	540	495	463	16-22	540	495	463	16-22	130
450	18	222	297	918	175	334	595	550	518	16-22	595	550	518	16-22	142
500	20	229	322	1016	210	425	645	600	568	20-22	645	600	568	20-22	191
600	24	267	377	1128	210	425	755	705	667	20-26	755	705	667	20-26	230
700	28	292	430	1233	210	425	860	810	772	24-26	860	810	772	24-26	250
800	32	318	487	1344	210	425	975	920	878	24-30	975	920	878	24-30	320
900	36	330	537	1560	320	620	1075	1020	978	24-30	1075	1020	978	24-30	410
1000	40	410	587	1660	320	620	1175	1120	1078	28-30	1175	1120	1078	28-30	510
1200	48	470	687	1890	320	620	1375	1320	1280	32-30	1405	1340	1295	32-33	720
1400	56	530	760	2670	575	714	1575	1520	1480	36-30	1630	1560	1510	36-36	1270
1600	64	600	895	2810	575	714	1790	1730	1690	40-30	1830	1760	1710	40-36	1730
1800	72	670	995	3020	575	714	1990	1930	1890	44-30	2045	1970	1918	44-39	2750
2000	80	760	1095	3220	656	810	2190	2130	2090	48-30	2265	2180	2125	48-42	3050

订货须知：
一、①通风蝶阀产品名称与型号②通风蝶阀口径③通风蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的通风蝶阀型号，请按通风蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
