SD43X/H 手动法兰式伸缩蝶阀

- 产品型号:
- SD43X/H
- 产品口径:
- 50-200mm
- 产品压力:
- 0.25-1.6Mpa
- 产品材质:
- 铸铁、铸钢
联系我们

产品说明

一、产品[SD43X/H手动法兰式伸缩蝶阀]的详细资料：

产品名称：手动法兰式伸缩蝶阀

产品特点：手动法兰式伸缩蝶阀,手动蝶阀,法兰式伸缩蝶阀。

二、用途及特点：

伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其主要特点为：
1、设计新颖、合理，结构独特，重量轻，操作方便，启闭快速；
2、伸缩蝶阀除了能作调节和截流作用，补偿管道温差产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便；
3、密封部位可调节更换，密封性能可靠等特点。

三、采用标准：

设计标准：GT/T12238-1989
法兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000
　　　　　　　 GB/T9115.1-2000; GB/T9115.2-2000
压力试验：GB/T13927-1992; GB/T9092-1999

四、主要技术参数:

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃
适用介质	空气、水、蒸汽、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

五、主要零件的材质：

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	橡胶、聚四氟、聚内脂、不锈钢
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
伸缩管	铸铁、铸钢、不锈钢、铬钼钢
填料	柔性石墨

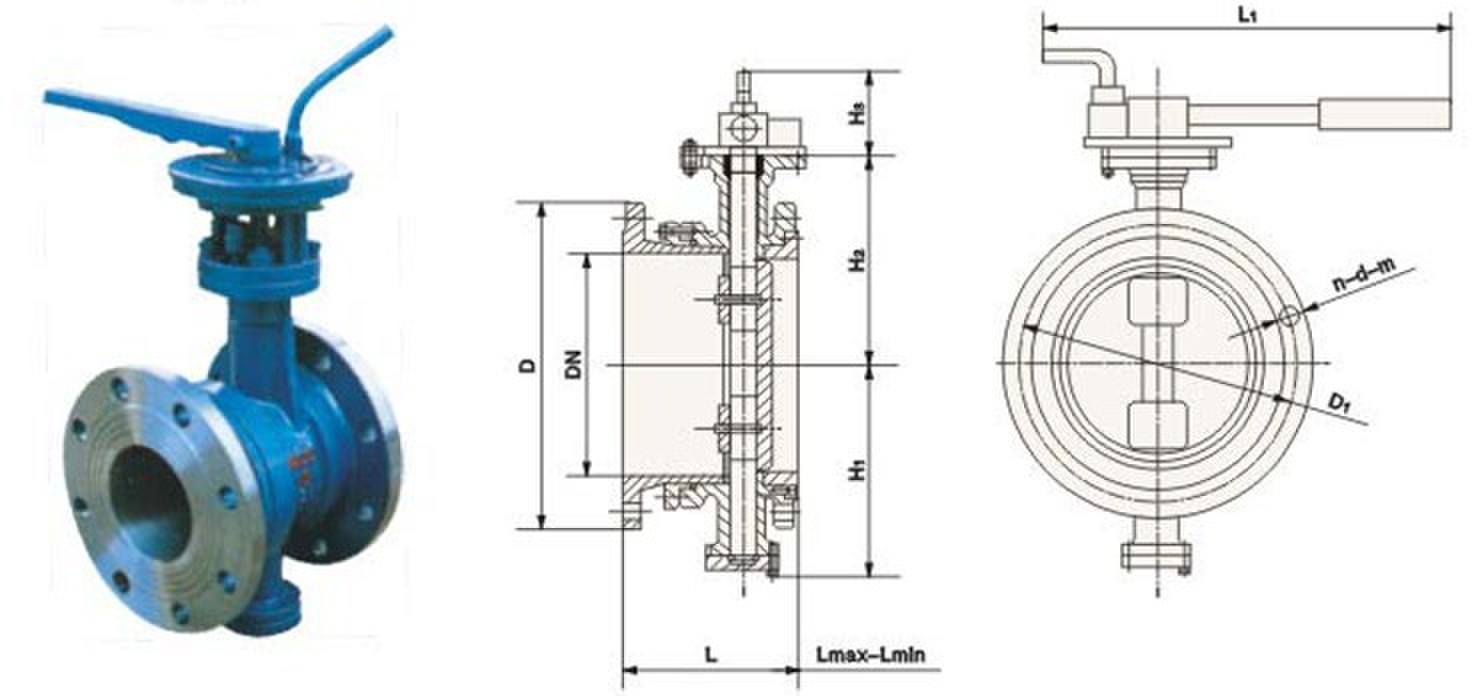

六、凯斯特牌手动法兰式伸缩蝶阀SDtd43H/F/X-6/10/16系列连接尺寸：

公称通径		外形尺寸（参考值）						法兰尺寸和螺栓孔尺寸（标准值）
公称通径		H	H1	设计最大长度	设计最小长度	设计长度	L2	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	H	H1	设计最大长度	设计最小长度	设计长度	L2	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	325	240	163	138	151	265	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2 1/2	340	250	188	152	170	265	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	355	255	192	162	177	320	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	400	275	215	175	205	320	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	435	300	230	185	215	340	240	200	176	8-18	250	210	184	8-18	250	210	184	8-18
150	6	455	310	240	195	225	390	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22

订货须知：
一、①手动法兰式伸缩蝶阀产品名称与型号②手动法兰式伸缩蝶阀口径③手动法兰式伸缩蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的手动法兰式伸缩蝶阀型号，请按手动法兰式伸缩蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
