DT343H/Y金属硬密封蝶阀

- 产品型号:
- DT343H DT643H DT943H
- 产品口径:
- 50-1200mm
- 产品压力:
- 0.6-4.0Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[DT343H/Y金属硬密封蝶阀]的详细资料：

产品名称：金属硬密封蝶阀,金属蝶阀, 硬密封蝶阀。

产品型号：DT43H/Y、DT343H/Y、DT643H/Y、DT943H/Y

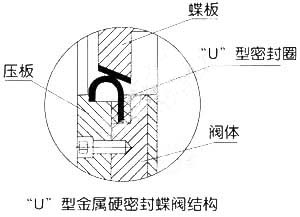

详细介绍：Dt43弹性硬密封法兰蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

特点：

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

采用标准：

设计标准 :GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

三偏心特点及原理：

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形

当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

二、主要技术参数：

公称通径	DN(mm)	50~1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压 Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢：-29℃~425℃　不锈钢：-40℃~600℃

三、主要零件的材质：

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

注：Dt-代表弹性密封结构

四、凯斯特牌DT343H/643/943C.P.R.V-6/10系列法兰式弹性金属硬密封蝶阀

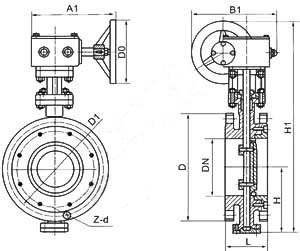

公称通径		长度标准值		外形尺寸（参考值）										连接尺寸 (标准值)						重量 (kg)
公称通径		L		H	Dt343H			Dt643H			Dt943H			PN0.6MPa			PN1.0MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	925	250	170	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	400	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	490	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1865	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	900	2015	1500	580	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	2226	1500	580	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000

五、DT343H/643/943C.P.R.V-16/25系列法兰式弹性金属硬密封蝶阀

公称通径		长度标准值		外形尺寸（参考值）										连接尺寸 (标准值)						重量 (kg)
公称通径		L		H	Dt343H			Dt643H			Dt943H			PN1.6MPa			PN2.5MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	605	245	72	530	250	255	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18	22
80	3	114	180	120	380	180	200	645	355	92	565	250	255	200	160	8-18	200	160	8-18	25
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22	28
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	800	250	138	705	300	315	285	240	8-22	300	250	8-26	50
200	8	152	230	208	605	270	280	850	250	170	775	300	315	340	295	12-22	360	310	12-26	64
250	10	165	250	243	680	270	280	925	250	170	945	300	315	405	355	12-26	425	370	12-30	99
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30	130
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33	188
400	16	216	310	340	915	450	470	1190	650	220	1210	300	315	580	525	16-30	620	550	16-36	270
450	18	222	330	380	960	450	470	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36	350
500	20	229	350	410	1020	480	490	1290	850	280	1415	575	714	715	650	20-33	730	660	20-36	375
600	24	267	390	470	1225	640	660	1455	850	380	1605	656	714	840	770	20-36	845	770	20-39	560
700	28	292	430	550	1355	640	660	1585	1250	380	1844	656	810	910	840	24-36	960	875	24-42	610
800	32	318	470	640	1470	640	660	1700	1250	280	2040	656	810	1025	950	24-39	1085	990	24-48	880
900	36	330	510	710	1545	650	860	1865	1250	280	2255	785	863	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	770	1795	650	900	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	890	1965	650	900	2226	1500	380	2640	785	863	1485	1390	32-48	1530	1420	32-56	2150

用户注意:表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。注：Dt-代表弹性密封结构。

六、DT343H/643/943C.P.R.V-, 40系列法兰式弹性金属硬密封蝶阀

公称通径		结构长度（标准值）		外形尺寸（参考值）										连接尺寸(标准值)
公称通径		L		H	Dt343H			Dt643H			Dt943H			PN4.0MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200				530	250	255	165	125	4-18
65	21/2	112	170	115	370	180	200	625	355	92	550	250	255	185	145	8-18
80	3	114	180	120	380	180	200	625	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	645	355	92	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	675	550	138	640	250	255	270	220	8-26
1, , 50	6	140	210	175	555	270	280	715	550	138	705	300	315	300	250	8-26
200	8	152	230	208	605	270	280	800	550	138	775	300	315	375	320	12-30
250	10	165	250	243	680	270	280	850	550	138	945	300	315	450	385	12-33
300	12	178	270	283	800	380	420	925	450	220	1070	300	315	515	450	16-33
350	14	190	290	310	830	380	420	1035	450	220	1140	300	315	580	510	16-36
400	16	216	310	340	915	450	470	1070	650	280	1210	300	315	660	585	16-39
450	18	222	330	380	960	480	490	1190	650	280	1335	575	714	685	610	20-39
500	20	229	350	410	1020	480	490				1415	575	714	755	670	20-42

注：法兰标准：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。

订货须知：
一、①金属硬密封蝶阀产品名称与型号②金属硬密封蝶阀口径③金属硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的金属硬密封蝶阀型号，请按金属硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
