DT43H手动硬密封法兰蝶阀

- 产品型号:
- DT43H
- 产品口径:
- 50-200mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[DT43H手动硬密封法兰蝶阀]的详细资料：

产品名称：手动硬密封法兰蝶阀、硬密封法兰蝶阀,法兰蝶阀, 手动法兰蝶阀

产品型号： DT43H、DT43Y、D43X

详细介绍：DT43H手动硬密封法兰蝶阀采用一个“U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金,电力,石油,化工,空气,煤气,可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。

结构特点

1 流体阻力较小，中大口径的蝶阀全开时的有效面积较大。

2 启闭迅速，比较省力，启动时只需把转动90°,方便而迅速。

3 结构简单，体积较小，重量较轻。

4 三偏心蝶阀是指：阀杆轴线与碟板密封面偏移一定的尺寸，蝶板密封面与阀体通道轴线偏移一定尺寸，阀座回转轴线与阀体通道轴线形成一个偏心角，故称三偏心。蝶阀从0°—90°开启时，蝶阀密封面会在开启的瞬间立即脱离阀座密封面，在其90°—0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封面，所以阀座与碟板上的密封面间无任何磨擦，去除了5 扭矩密封：三偏心的结构使蝶阀关闭时，其密封主、副两密封面之间的密封比压由外加于阀杆的驱动力矩产生，不仅消除了常规弹性阀座弹性材料老化，冷流，弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。

6 软硬层叠式金属密封结构；蝶阀密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下均具有优良的密封性能。

7 阀体密封面：采用堆焊硬质合金或不锈钢，使得密封面强度高，硬度好，耐磨损。

二、主要技术参数：

公称通径	DN(mm)	50~1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压 Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢：-29℃~425℃　不锈钢：-40℃~600℃

三、主要零件的材质：

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	聚四氟乙稀、不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙稀、柔性石墨

注：Dt-代表弹性密封结构

四、D43H硬密封蝶阀采用标准 :

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

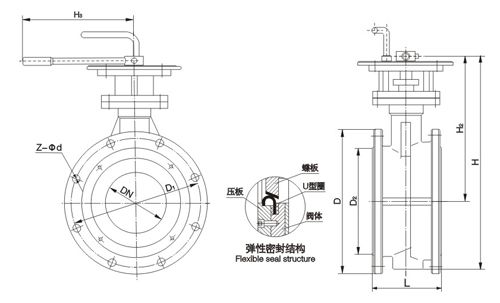

五、D43H-1.0/2.5硬密封蝶阀主要外形连接尺寸: （单位:mm）

公称通径 (DN)	主要尺寸				法兰尺寸和螺栓规格
	主要尺寸				1.0MPa				1.6MPa				2.5MPa
	L	H	H1	H3	D	D1	D2	n-φd	D	D1	D2	n-φd	D	D1	D2	n-φd
50	108	325	240	265	160	125	100	4-18	165	125	99	4-18	165	125	99	4-18
65	112	340	250	265	180	145	120	4-18	185	145	118	4-18	185	145	118	4-18
80	114	355	255	265	195	160	135	4-18	200	160	132	4-18	200	160	132	4-18
100	127	400	275	265	215	180	155	4-18	220	180	156	4-18	235	190	156	4-22
125	140	435	300	390	245	210	185	4-18	250	210	184	4-18	270	220	184	4-26
150	140	455	310	390	280	240	210	4-23	285	240	211	4-22	300	250	211	4-26
200	152	575	375	390	335	295	265	4-23	340	295	266	4-22	360	310	274	4-26

订货须知：
一、①手动硬密封法兰蝶阀产品名称与型号②手动硬密封法兰蝶阀口径③手动硬密封法兰蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的手动硬密封法兰蝶阀型号，请按手动硬密封法兰蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
