WMBV-200系列法兰式蝶阀

- 产品型号:
- WMBV-200
- 产品口径:
- 50-2000mm
- 产品压力:
- 0.6-1.6ma
- 产品材质:
- 铸铁、铸钢、不锈钢
联系我们

产品说明

一、产品[WMBV-200系列法兰式蝶阀]的详细资料：

产品名称：法兰式蝶阀

产品型号： WMBV-200系列

WMBV-200系列法兰式蝶阀产品概述：

1、软密封法兰式蝶阀的密封阀座材料采用合成橡胶、聚四氟乙烯精制而成，密封性能良好。
2、结构简单、双向密封、结构紧凑、轻巧、价格经济实惠。
3、阀门90度回转，启闭迅速，操作灵活轻便。
4、可选择不同材质的零部件，可适用多种介质和压力要求。
5、软密封型中心式结构。中心式软密封蝶阀，阀杆从蝶板的中心通过，蝶阀连接形式可采用对夹式、单夹凸耳式、法兰式。
6、根据不同的工况要求，可提供防腐脱硫专用蝶阀、无销对夹式蝶阀，防止介质在锥销处残留和腐蚀锥销，造成阀门泄露。

二、采用标准：

法兰连接尺寸	结构长度	压力试验
DUB、ANSI、GB（适合中国地区）	DIN、ANSI	API 598

三、主要技术参数：

公称通径		50-1600
公称压力PN（Mpa)		1.0/1.6
试验压力	强度试验	1.5
	密封试验	1.1
适用介质		水、蒸汽、油品、煤气、天然气、海水、污水、腐蚀性介质
适用温度		-40℃～160℃

四、主要零部件材料：

名称	材料
阀体	铸铁、球墨铸铁、WCB、不锈钢
阀板	CF8M、球墨铸铁、铝青铜、衬橡胶阀板
阀杆	316不锈钢、416不锈钢、蒙乃尔
阀座	NBR、EPDM、Viton、PTFE

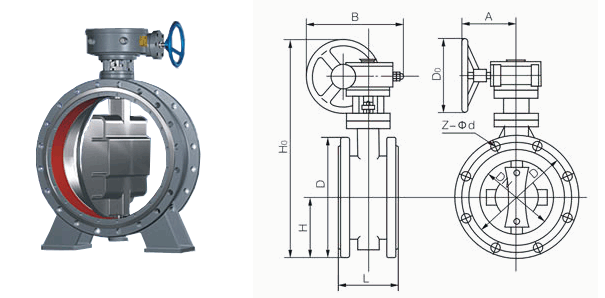

五、凯斯特牌WMBV-200系列法兰式蝶阀主要外形连接尺寸：

公称压力 PNMpa)	公称压力 DNmm)	尺寸（mm)									重量 (kg)
公称压力 PNMpa)	公称压力 DNmm)	L	D1	D	Z-Φd	H	H0	A	B	D0	重量 (kg)
1.0/1.6	50	108	125	165	4.18	82.5	443	125	125	80	51
	65	112	145	185	4.18	92.5	463	125	125	80	62
	80	114	160	200	8.18	100	483	125	125	80	73
	100	127	180	220	8.18	110	498	125	125	80	87
	125	140	210	250	8.18	125	682	325	245	150	98
	150	140	240	285	8.22	142.5	736	325	245	150	102
	200	152	295	340	8.22	170	800	325	245	150	150
	250	165	350	395	12.22	192.5	895	363	313	200	170
	300	178	400	445	12.22	222.5	956	363	313	200	220
	350	190	460	505	16.22	252.5	1029	363	313	250	350
	400	216	515	565	16.26	282.5	1103	363	313	250	430
	450	222	565	615	20.26	307.5	1280	465	439	300	550
	500	229	620	670	20.26	335	1186	546	431	360	580
	600	267	725	780	20.30	390	1321	546	556	360	850
	700	430	840	895	24.30	420	1431	546	556	360	950
	800	470	950	1015	24.33	477.5	1542	546	556	360	1150
	900	510	1050	1115	28.33	11175	1800	617	706	360	1750
	1000	550	1160	1230	28.36	582.5	2363	632	706	360	2100
	1200	630	1380	1455	32.39	692.5	2583	632	706	360	2580
	1400	710	1590	1675	36.42	-	-	-	-	-	2950
	1600	790	1820	1915	40.48	-	-	-	-	-	4900
	1800	870	2020	2115	44.48	-	-	-	-	-	6300
	2000	950	2230	2325	48.48	-	-	-	-	-	9200

注：1、以上蝶阀的密封试验压力DN50～800为1.1MPa；DN900～1000为0.66MPa；DN1200～2000为0.27MPa。
2、如工作压力超过1.6MPa建议选用三偏心蝶阀。
3、以上蝶阀的连接尺寸均按1.0MPa标准制造，如阀板衬橡胶等特殊需要，订货时请注明。

订货须知：
一、①WMBV-200系列法兰式蝶阀产品名称与型号②WMBV-200系列法兰式蝶阀口径③WMBV-200系列法兰式蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的WMBV-200系列法兰式蝶阀型号，请按WMBV-200系列法兰式蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
