TSX管道伸缩器
    • 产品型号:
    • TSX-16C
    • 产品口径:
    • 80-1400mm
    • 产品压力:
    • 0.6-1.0Mpa
    • 产品材质:
    • 碳钢、不锈钢
产品说明
  • 一、产品[TSX管道伸缩器伸缩器 ]的详细资料:

    产品名称:伸缩器

    产品特点:法兰式管道伸缩器,管道伸缩器,伸缩器

    伸缩器 的详细资料:法兰式管道伸缩器,管道伸缩器,伸缩器

    二、用途及特点:

    TSX管道伸缩器(又名伸缩节),在一定范围内可轴向伸缩,也能在一定的角度范围内克服管道对接不同轴而产生的偏移,本产品用于管道不需要温度补偿,只作拆卸阀门用,配装限位螺栓可以限位。

    三、采用标准:

    法兰连接尺寸:GB/T9113.1-2000; GB/T9115.1-2000; JB78
    压力试验:GB/T13927-1992; JB/T9092-1999

    四、主要技术参数:

    公称通径

    0.6MPa

    1.0MPa

    1.6MPa

    2.5MPa

    公称压力

    0.9MPa

    1.5MPa

    2.4MPa

    3.75MPa

    试验压力Ps(MPa)

    0.66MPa

    1.1MPa

    1.76MPa

    2.75MPa

    适用温度

    -29~125℃ 特殊

    适用介质

    淡水、海水、污水及轻质油品等

    五、主要零件的材质:

    零件名称

    材料

    器体

    铸铁、铸钢、不锈钢

    器管

    铸铁、铸钢、不锈钢

    密封

    丁晴橡胶、氯丁橡胶、乙丙橡胶、硅橡胶、氟橡胶

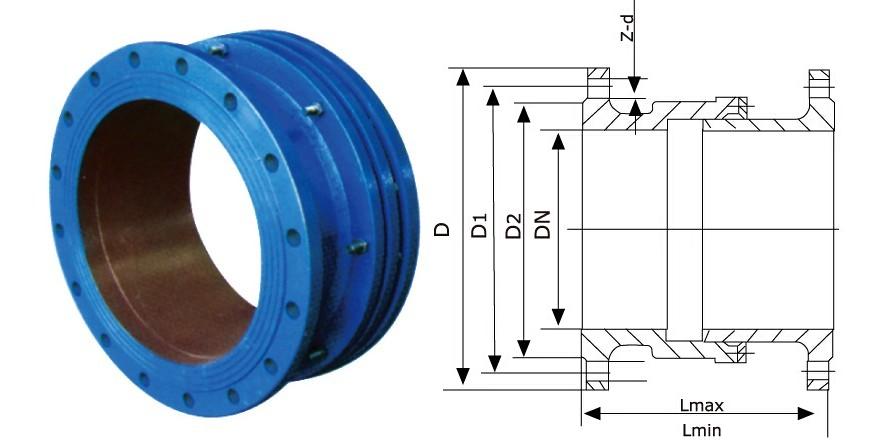

    六、伸缩器SX-6/10 连接尺寸:

    公称通径

    连接尺寸(标准值)

    结构长度 (标准值)

    0.6MPa

    1.0MPa

    最长

    最短

    毫米

    英寸

    D

    D1

    D2

    Z-Фd

    D

    D1

    D2

    Z-Фd

    80

    3

    190

    150

    124

    4-18

    200

    160

    132

    8-18

    252

    202

    100

    4

    210

    170

    144

    4-18

    220

    180

    156

    8-18

    252

    202

    125

    5

    240

    200

    174

    8-18

    250

    210

    184

    8-18

    269

    202

    150

    6

    265

    225

    199

    8-18

    285

    240

    211

    8-22

    261

    202

    200

    8

    320

    280

    254

    8-18

    340

    295

    266

    8-22

    306

    246

    250

    10

    375

    335

    309

    12-18

    395

    350

    319

    12-22

    311

    251

    300

    12

    440

    395

    363

    12-22

    445

    400

    370

    12-22

    313

    253

    350

    14

    490

    445

    413

    12-22

    505

    460

    429

    16-22

    327

    267

    400

    16

    540

    495

    463

    16-22

    565

    515

    480

    16-26

    341

    271

    450

    18

    595

    550

    518

    16-22

    615

    565

    530

    20-26

    341

    271

    500

    20

    645

    600

    568

    20-22

    670

    620

    582

    20-26

    351

    281

    600

    24

    755

    705

    667

    20-26

    780

    725

    682

    20-30

    380

    310

    700

    28

    860

    810

    772

    24-26

    895

    840

    794

    24-30

    420

    350

    800

    32

    975

    920

    878

    24-30

    1015

    950

    901

    24-33

    462

    387

    900

    36

    1075

    1020

    978

    24-30

    1115

    1050

    1001

    28-33

    478

    403

    1000

    40

    1175

    1120

    1078

    28-30

    1230

    1160

    1112

    28-36

    500

    425

    1200

    48

    1405

    1340

    1295

    32-33

    1455

    1380

    1328

    32-39

    464

    374

    1400

    56

    1630

    1560

    1510

    36-36

    1675

    1590

    1530

    36-42

    479

    389

    七、伸缩器TSX-6/25 连接尺寸:

    公称通径

    连接尺寸(标准值)

    结构长度 (标准值)

    0.6MPa

    1.0MPa

    最长

    最短

    毫米

    英寸

    D

    D1

    D2

    Z-Фd

    D

    D1

    D2

    Z-Фd

    80

    3

    200

    160

    132

    8-18

    200

    160

    132

    8-18

    252

    202

    100

    4

    220

    180

    156

    8-18

    235

    190

    156

    8-22

    252

    202

    125

    5

    250

    210

    184

    8-18

    270

    220

    184

    8-26

    259

    202

    150

    6

    285

    240

    211

    8-22

    300

    250

    211

    8-26

    261

    202

    200

    8

    340

    295

    266

    12-22

    360

    310

    274

    12-26

    306

    246

    250

    10

    405

    355

    319

    12-26

    425

    370

    330

    12-30

    311

    251

    300

    12

    460

    410

    370

    12-26

    485

    430

    387

    16-30

    313

    253

    350

    14

    520

    470

    429

    16-26

    555

    490

    448

    16-33

    327

    267

    400

    16

    580

    525

    480

    16-30

    620

    550

    503

    16-36

    341

    271

    450

    18

    640

    585

    548

    20-30

    670

    600

    548

    20-36

    341

    271

    500

    20

    715

    650

    609

    20-33

    730

    660

    609

    20-36

    351

    281

    600

    24

    840

    770

    720

    20-36

    845

    770

    720

    30-39

    380

    310

    700

    28

    910

    840

    794

    24-36

    960

    875

    820

    24-42

    420

    350

    800

    32

    1025

    950

    901

    24-39

    1085

    990

    928

    24-48

    462

    387

    900

    36

    1125

    1050

    1001

    28-39

    1185

    1090

    1028

    28-48

    478

    403

    1000

    40

    1255

    1170

    1112

    28-42

    1320

    1210

    1140

    28-56

    500

    425

    1200

    48

    1485

    1390

    1328

    32-48

    1530

    1420

    1350

    32-56

    464

    374

    1400

    56

    1685

    1590

    1530

    36-48

    1755

    1640

    1560

    36-62

    479

    389

    订货须知:
    一、①伸缩器产品名称与型号②伸缩器口径③伸缩器是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的伸缩器型号,请按伸缩器型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
