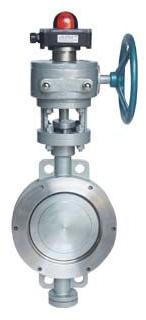

BWSX、XD371X消防信号蝶阀

- 产品型号:
- XD371X
- 产品口径:
- 50-2000mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁、铸钢
联系我们

产品说明

一、产品[BWSX、XD371X消防信号蝶阀]的详细资料：

产品名称：消防信号蝶阀，对夹式管网衬胶蝶阀，法兰式管网衬胶蝶阀，管网衬胶蝶阀

产品慨述：XD371X 信号蝶阀适用于消防系统中控制阀门，要求常开的场合，当阀门开或关到指定位置时，阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭，以防止阀门误关闭而影响自动喷水灭火功能。

二、产品特点:

XD371X中线型对夹信号蝶阀是我厂引进国外先进技术而自行开发的中线型蝶阀，它具有结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。

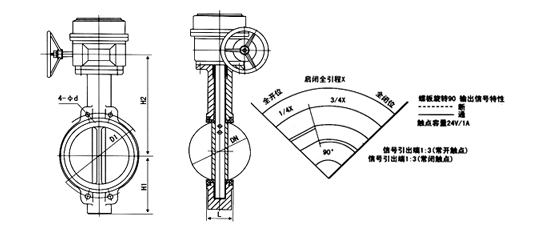

三、XD371X信号蝶阀结构图:

四、主要技术参数:

公称通经	公称压力	工作温度	密封试验	强度试验	适用介质
DN50～400mm	1.0/1.6/2.5MPa	-10℃～-80℃	1.1倍公称压力	1.5倍公称压力	水、油、气

五、主要零件材料:

序号	零件名称	材质	序号	零件名称	材质
1	阀体	球铁、铸钢	7	密封圈	NBR。EPDM
2	阀轴	SUS410/SUS316	8	圆垫片	SUS316/黄铜
3	蝶板	球铁喷塑、不锈钢	9	对开环	SUS316/黄铜
4	阀座	EPDM，PTEE	10	挡圈	弹簧钢
5	衬套	青铜，聚四氟乙烯

六、凯斯特牌消防信号蝶阀XD371X/J XD341X/J- Z.Q.C.P.R系列对连接尺寸：

公称通径		外形尺寸（参考值）								法兰尺寸和螺栓孔尺寸（标准值）
公称通径		对夹式			法兰式			A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L半	H	H1	L半	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	43	63	309	108	82.5	306	80	80	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2 1/2	46	70	320	112	92.5	321	80	80	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	46	83	340	114	100	346	80	80	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	52	105	360	127	110	387	95	95	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	56	115	405	140	125	411	95	95	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	56	137	450	140	142.5	447	95	95	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	60	164	607	152	170	607	190	308	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	68	206	659	165	192.5	688	190	308	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	78	230	742	178	222.5	742	190	308	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	78	248	792	190	252.5	797	190	308	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	102	289	887	216	282.5	930	270	466	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	114	320	938	222	307.5	975	270	466	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	127	343	985	229	335	1065	270	466	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	154	413	1243	267	390	1225	457	625	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	165	478	1346	292	447.5	1343	457	625	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	190	525	1466	318	507.5	1436	457	625	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	203	585	1565	330	557.5	1616	598	853	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	216	640	1781	410	615	1711	598	853	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	254	755	1965	470	727.5	1971	598	853	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	270	910	2195	530	837.5	2218	860	1345	1630	1560	1510	36-36	1675	1530	1530	36-42	1685	1590	1530	36-48
1600	64	318	1030	2525	600	957.5	2578	860	1345	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	356	1140	2845	670	1057.5	2689	860	1345	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	406	1250	3075	760	1162.5	3022	952	1592	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

订货须知：
一、①消防信号蝶阀产品名称与型号②消防信号蝶阀口径③消防信号蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的消防信号蝶阀型号，请按消防信号蝶阀阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
