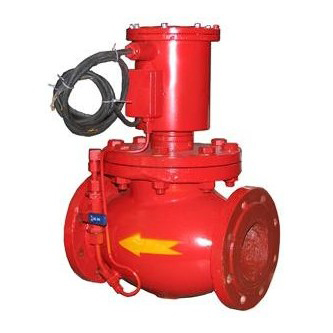

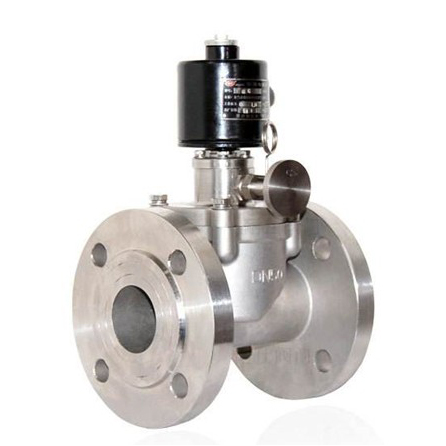

ZCX系列消防专用电磁阀

- 产品型号:
- ZCX
- 产品口径:
- 15-150mm
- 产品压力:
- 0.1-1.6Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[ZCX消防专用电磁阀]详细资料:

产品名称: 消防专用电磁阀

产品型号:ZCX

产品用途:ZCX消防专用电磁阀是各种自动喷水灭火系统的专用配套阀门，可用来控制雨淋系统、水幕系统、水喷雾系统及预作用系统。当火灾探测到火灾信号，将此信号传至控制箱，确认发生火灾，就会向电磁阀发出开启信号，从而开启雨淋、水幕等系统。也可安装在雨淋系统管网末端对系统可靠性进行自动检测，可用于其它油、水路等系统的自动控制系统。
主要特点
阀体采用球型低流阻结构，具有压力损失小，流通量大等特点。
阀芯采用不锈钢活塞式结构，具有防锈蚀，启动灵活，耐水锤，使用寿命长等特点。
线圈采用防潮式密封金属外壳，可用于户外潮湿环境（特制）
线圈采用复合型优质漆包线，绝缘性能好，内置军品级优质桥式整流器及过流保护元件，功率强大，动作可靠。

多种选配功能，满足不同控制系统的要求。
二、技术参数:
公称通径（mm）： 15～200
适用介质：水、液态、泡沫灭火剂，CO2气体
连接方式：≤DN50管螺纹/或标准法兰；≥DN65标准法兰
介质压力：ZSPC:0.1～1.6Mpa,ZSPG:0.1～2.5Mpa,ZCPH:0.4～4.0Mpa （直动式可定做）
介质温度：≤80℃ 环境温度：-20℃～+40℃
电源电压：交直流各种电压
结构形式：反冲活塞式
材质：≤DN50：铜体不锈钢芯，全不锈钢 ≥DN65：铸铁体/铸钢体不锈钢芯，全不锈钢
防护功能选配：防爆型（等级ExdIICT4)，防水型(等级IP67)
其他选配功能：手动装置,开阀/关阀触点反馈,止回功能；

三、工作原理:ZCX电磁阀的电磁线圈通电时，动铁芯被吸合，带动阀杆上移，弹簧同时被压缩，使阀杆与阀芯中孔(先导孔)分离，阀芯上腔的流体瞬间从中孔缷压，缷压后阀芯在上下腔压差的作用下快速向上浮起，电磁阀开启。电磁阀的线圈断电时，阀杆在弹簧力的作用下关闭阀芯中孔，并推动阀芯向下移，封住流体出口，电磁阀关闭。注意环境温度对电磁阀的影响。

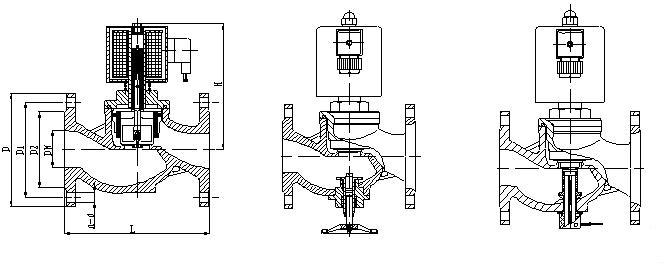

四、消防专用电磁阀安装尺寸:

型号	公称通径 DN	内螺纹连接G	长宽高	启动功率（W）	保持功率（W）
ZCX15	15	1/2"	6547116	AC220V：200 DC24V：60	AC220V：3 DC24V：15
ZCX20	20	3/4"	7855147
ZCX25	25	1"	10066174
ZCX32	32	1(1/4)"	13094210	AC220V：350（475） DC24V：85	AC220V：10 DC24V：20
ZCX40	40	1(1/2)"	135100222.5
ZCX50	50	2"	155147237
ZCX65	65	2(1/2)"	203170305	AC220V：300 DC24V：85	AC220V：10 DC24V：22
ZCX80	80	法兰	280205427
ZCX100	100	法兰	300237485
ZCX125	125	法兰	325280535	AC220V：330 DC24V：85	AC220V：10 DC24V：20

订货须知：
一、①ZCX消防专用电磁阀产品名称与型号②ZCX消防专用电磁阀口径③ZCX消防专用电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZCX消防专用电磁阀型号，请按ZCX消防专用电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
