D73H系列金属弹性硬密封蝶阀_对夹式、卫生级蝶阀_蝶阀系列

产品汇总

D73H系列金属弹性硬密封蝶阀

- 产品型号:
- D73H
- 产品口径:
- 50-150mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[D73H型手动对夹金属密封蝶阀]的详细资料：

产品名称：对夹式蝶阀、金属弹性硬密封蝶阀,金属密封蝶阀,弹性硬密封蝶阀。

产品型号： D73H、D73Y

详细介绍：D73H型手动对夹式金属硬密封蝶阀广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长并且产品符合国家阀门压力试验标准。本蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

采用设计标准：GB/T12238-1989

法兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000　　GB/T9115.1-2000; GB/T9115.2-2000

结构长度：GB/T12221-1989

压力试验：GB/T13927-1992

D73H手动硬密封蝶阀的结构特点：

D73H对夹双偏心金属弹性硬密封蝶阀适用于温度-20~+425度之间的水、蒸汽、油品、空气、煤气等各种不同介质，对夹双偏心金属弹性硬密封蝶阀的主要特点有：

１、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

２、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

３、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．

４、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

５、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

６、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

二、主要技术参数：

公称通径	DN(mm)	50~150
公称压力	PN(MPa)	1.0	1.6	2.5
试验压力 Ps(MPa)	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
	气密封试验	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	-40℃~600℃

三、主要零件的材质：

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

四、凯斯特牌D73H-10C系列对夹式弹性硬密封蝶阀：

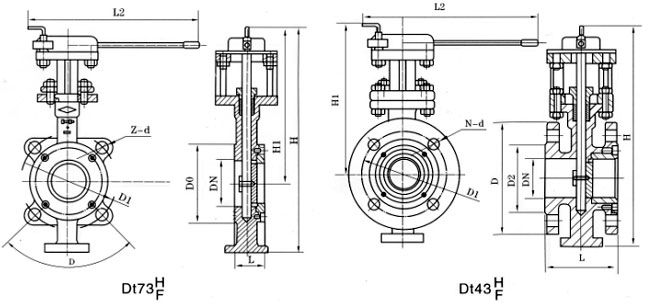

公称通径		结构长度（标准值）	外形尺寸（参考值）			法兰尺寸和螺栓孔尺寸（标准值）
公称通径		结构长度（标准值）	外形尺寸（参考值）			1.0MPa			1.6MPa			2.5MPa
毫米	英寸	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a
50	2	43	265	330	250	125	4-18	90°	125	4-18	90°	125	4-18	90°
65	2 1/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°
80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°
100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°
125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°
150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°

五、凯斯特牌Dt43H/F-10、16、25C.P.R.V系列法兰式弹性硬密封、聚四氟密封蝶阀：

公称通径		结构长度（标准值）	外形尺寸（参考值）			法兰尺寸和螺栓孔尺寸（标准值）
公称通径		结构长度（标准值）	外形尺寸（参考值）			1.0MPa				1.6MPa				2.5MPa
毫米	英寸	L	L2	H	H1	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	43	265	325	240	165	125	99	4-18	165	125	99	4-18	165	125	99	4-18
65	2 1/2	46	265	340	250	185	145	118	4-18	185	145	118	4-18	185	145	118	8-18
80	3	49	320	355	255	200	160	132	8-18	200	160	132	8-18	200	160	132	8-18
100	4	56	320	400	275	220	180	156	8-18	220	180	156	8-18	235	190	156	8-22
125	5	64	340	435	300	250	210	184	8-18	250	210	184	8-18	270	220	184	8-26
150	6	70	390	455	310	285	240	211	8-22	285	240	211	8-22	300	250	211	8-26

注：Dt-代表弹性密封结构

订货须知：
一、①金属弹性硬密封蝶阀产品名称与型号②金属弹性硬密封蝶阀口径③金属弹性硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的金属弹性硬密封蝶阀型号，请按金属弹性硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
