对夹式、卫生级蝶阀
WMBV-100系列对夹式蝶阀
    • 产品型号:
    • WMBV-100
    • 产品口径:
    • 50-1200mm
    • 产品压力:
    • 0.6-1.6Mpa
    • 产品材质:
    • 铸铁、铸钢
产品说明
  • 一、产品[WMBV-100系列对夹式蝶阀]的详细资料:
    产品名称:对夹式蝶阀
    产品型号: WMBV-100系列
    WMBV-100系列对夹式蝶阀产品概述:
    1、软密封对夹式蝶阀的密封阀座材料采用合成橡胶、聚四氟乙烯精制而成,密封性能良好。
    2、结构简单、双向密封、结构紧凑、轻巧、价格经济实惠。
    3、阀门90度回转,启闭迅速,操作灵活轻便。
    4、可选择不同材质的零部件,可适用多种介质和压力要求。
    5、软密封型中心式结构。中心式软密封蝶阀,阀杆从蝶板的中心通过,蝶阀连接形式可采用对夹式、单夹凸耳式、法兰式。
    6、根据不同的工况要求,可提供防腐脱硫专用蝶阀、无销对夹式蝶阀,防止介质在锥销处残留和腐蚀锥销,造成阀门泄露。
    二、采用标准:
    法兰连接尺寸
    结构长度
    压力试验
    DUB、ANSI、GB(适合中国地区)
    DIN、ANSI
    API 598
    三、主要技术参数:
    公称通径
    50-1600
    公称压力PN(Mpa)
    1.0/1.6
    试验压力
    强度试验
    1.5
    密封试验
    1.1
    适用介质
    水、蒸汽、油品、煤气、天然气、海水、污水、腐蚀性介质
    适用温度
    -40℃~160℃
    四、主要零部件材料:
    名称
    材料
    阀体
    铸铁、球墨铸铁、WCB、不锈钢
    阀板
    CF8M、球墨铸铁、铝青铜、衬橡胶阀板
    阀杆
    316不锈钢、416不锈钢、蒙乃尔
    阀座
    NBR、EPDM、Viton、PTFE

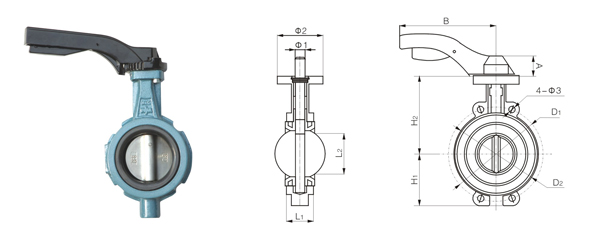

    五、凯斯特牌WMBV-100软密封对夹式蝶阀主要外形连接尺寸:
    公称通径
    尺寸 (mm)
    H1
    H2
    D1
    D2
    A
    B
    L1
    L2
    φ 1
    φ 2
    φ 3
    65
    76
    143
    145
    109
    28
    170
    46
    47
    126
    70
    26.5
    80
    89
    155
    160
    124
    28
    170
    46
    65
    126
    70
    18
    100
    104
    170
    185
    153
    33
    260
    52
    91
    15 8
    90
    24.5
    125
    118
    190
    215
    185
    33
    260
    56
    112
    19
    90
    23
    150
    132
    210
    238
    206
    33
    260
    56
    146
    19
    90
    25
    注:1、以上蝶阀的密封试验压力DN50~800为1.1MPa;DN900~1000为0.66MPa;DN1200~1600为0.27MPa。
    2、如工作压力超过1.6MPa建议选用三偏心蝶阀。
    3、以上蝶阀的连接尺寸均按1.0MPa标准制造,如阀板衬橡胶等特殊需要,订货时请注明。
    4、地下管网或蝶阀,订货时应注明。
    六、蝶阀不同开启度Cv值:
    公称通径
    尺寸
    H1
    H2
    H3
    D1
    D2
    L1
    L2
    L3
    φ1
    φ2
    φ3
    φ4
    50
    70
    130
    68
    120 120
    95
    43
    32
    245
    126
    70
    23 23
    152
    65
    76
    143
    68
    145 145
    109
    46
    47
    245
    126
    70
    26.5 26.5
    152
    80
    89
    155
    68
    160 160
    124
    46
    65
    245
    126
    70
    18 18
    152
    100
    104
    170
    68
    185 185
    153
    52
    91
    245
    15.8
    90
    26.5 26.5
    152
    125
    118
    190
    68
    215 215
    179
    56
    112
    245
    19
    90
    23 23
    152
    150
    132
    210
    68
    238 238
    206
    56
    146
    245
    19
    90
    25 25
    152
    200
    167
    243
    85
    295 295
    264
    60
    194
    400
    22.1
    115
    25 25
    300
    250
    198
    282
    85
    357 357
    316
    68
    242
    400
    285
    115
    29 29
    300
    300
    239
    310
    102
    407 407
    373
    68
    292
    400
    31.7
    140
    29 29
    305
    350
    267
    368
    102
    467 467
    436
    78
    325
    400
    31.7
    140
    30 30
    305
    400
    309
    400
    121
    515 525
    488
    102
    380
    431
    33.15
    197
    26 30
    290
    450
    328
    422
    121
    565 585
    539
    114
    428
    431
    38
    197
    26 30
    290
    500
    361
    480
    125
    620 650
    593
    127
    474
    488
    41.15
    197
    26 33
    300
    600
    459
    562
    150
    725 770
    816
    154
    573
    488
    50.65
    276
    30 36
    300
    700
    530
    770
    158
    840 895
    800
    165
    692
    620
    50.65
    276
    30 36
    300
    800
    600
    835
    163
    950 1015
    905
    190
    780
    620
    56.82
    276
    30 36
    300
    900
    660
    910
    172
    1050 1115
    1005
    203
    950
    620
    56.82
    276
    30 36
    300
    1000
    740
    998
    187
    1160 1230
    1110
    216
    1150
    620
    62.33
    276
    30 36
    300
    1200
    880
    1113
    196
    1380 1455
    1330
    254
    1820
    620
    62.33
    276
    30 36
    300
    注:1、以上蝶阀的密封试验压力DN50~800为1.1MPa;DN900~1000为0.66MPa;DN1200~1600为0.27MPa。
    2、如工作压力超过1.6MPa建议选用三偏心蝶阀。
    3、以上蝶阀的连接尺寸均按1.0MPa标准制造,如阀板衬橡胶等特殊需要,订货时请注明。
    4、地下管网或蝶阀,订货时应注明。
    订货须知:
    一、①WMBV-100软密封对夹式蝶阀产品名称与型号②WMBV-100软密封对夹式蝶阀口径③WMBV-100软密封对夹式蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的WMBV-100软密封对夹式蝶阀型号,请按WMBV-100软密封对夹式蝶阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
