D942X电动法兰式大口径蝶阀

- 产品型号:
- D942X
- 产品口径:
- 300-2000mm
- 产品压力:
- 0.25-1.0Mpa
- 产品材质:
- 铸铁、铸钢、不锈钢
联系我们

产品说明

一、产品[D942X电动大口径软密封法兰蝶阀]详细资料

D942X电动软密封法兰蝶阀作为新一代调速型蝶阀，本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化的模式，根据蝶板不同位置的动作特点，从电动驱动控制上进行了全新的设计，软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。电动软密封法兰蝶阀采取改电动装置输入电流的频率，进而调整电动装置的转动速度和输出力矩，以达到控制蝶板开工关速度，实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。D941X电动软密封法兰蝶阀适用于介质为水、海水的管路的　泵出口位置，作为闭路阀兼有止回阀的特性，用以避免和减少管路系统中介质的倒流和水锤冲击，保护管路．对于电厂、水厂等工作电源十分可靠的场合尤其适用。D942X电动软密封法兰蝶阀特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

二、D942X电动软密封法兰蝶阀执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

三、D942X电动软密封法兰蝶阀主要技术参数

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

四、D942X电动软密封法兰蝶阀密封材料

材料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

五、D942X电动软密封法兰蝶阀主要零部件材料

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨

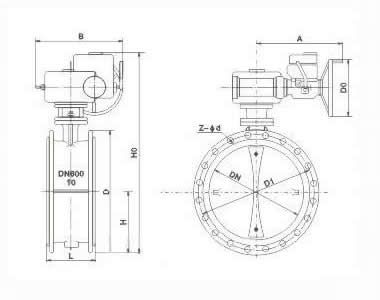

六、D942X电动软密封法兰蝶阀主要外形尺寸单位：mm

DN	主要外形连接尺寸					法兰尺寸和螺栓孔尺寸
	L	H	H1	A	B	0.6MPa				1.0MPa				1.6MPa
	L	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	443	125	125	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	498	125	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	682	325	245	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	192.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	307.5	1186	465	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	335	1280	546	481	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	530	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	670	1057.5	3060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	760	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

七、D942X电动软密封法兰蝶阀主要外形尺寸单位：mm

DN	主要外形连接尺寸					法兰尺寸和螺栓孔尺寸
	L	H	Ho	A	B	0.25MPa				0.6MPa				1.0MPa
	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
2200	840	1665	4529	2057	1585	2405	2340	2295	52-33	2475	2390	2335	52-43	2550	2440	2370	52-56
2400	910	1778	4845	2057	1585	2605	2540	2485	56-33	2685	2600	2545	56-43	2760	2650	2570	55-56
2600	990	1865	5060	2057	1585	2805	2740	2695	60-33	2905	2810	2750	60-49	2960	2850	2780	60-56
2800	1070	2051	5960	2357	1905	3030	2960	2910	64-36	3115	3020	2960	64-49	3180	3070	3000	64-56
3000	1150	2189	6800	2357	1905	3230	3160	3110	68-36	3315	3220	3160	68-49	3405	3290	3210	68-62

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明。
