ZDLW、ZDRW电子式电动调节通风蝶阀

- 产品型号:
- ZDLW、ZDRW
- 产品口径:
- 50-2000mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品ZDLW、ZDRW电子式电动调节通风蝶阀的详细资料：

产品名称：电子式电动调节通风蝶阀

产品型号：ZDLW-6B、ZDRW-6K型

产品简介：ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀，是3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。
型号、规格

类别	直行程		角行程
	常温型	中温型	常温型	中温型
型号	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
规格	DN600～2000		DN50～1000

二、D941W电动调节通风蝶阀

公称通径mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	1000	1200	1400	1600	1800	1900	2000
额定流量系数kv	85	225	340	500	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000	123000	136000
配用电动执行机构型号	361L、CH、PSQ、NA、HQ等
公称压力(MPa)	0.1 , 0.6 , 1.0
介质温度℃	常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢）
转角范围	平行闸板0～700,倾斜阀板0～600
流量特性	近似百分比
接管法兰	按JB78-59中对夹式法兰连接
动作时间	5-60
阀体材质	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

三、蝶阀调节机构主要技术参数

公称通径 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公称压力 MPa	0.6
介质温度 ℃	常温：-20～200（铸铁）；-40～250（铸钢）；中温-40～450（铸不锈钢）
额定转角 °	0～70
流量特性	-20～150
环境温度 ℃	近似等百分比
接管法兰	按JB78-59 对夹式法兰连接
阀体材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
阀板材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

四、3610L直行程电子式电动执行机构主要技术参数

型号	输出力矩 N.m	速度 mm/s	最大行程 mm	技术参数
361LSC-99	10000	2.0	100	电源：220±10%Va.c.50Hz控制信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4

五、3610R角行程电子式电动执行机构主要技术参数

型号	输出力矩 N.m	动作时间 S/90°	最大转角	技术参数
361RSA-02	20	8.5	90°	电源：220±10%Va.c.50Hz 驱动电机：交流可逆电机输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
361RSA-05	50	17.0
361RSB-10	100	18.0
361RSB-20	200	36.0
361RSC-30	300	24.0
361RSC-50	500	42.0
361RSC-60	600	48.0
361RSD-100	1000	30.0
361RSD-150	1500	42.0
361RXB-10	100	18.0
361RXB-20	200	36.0

六、性能指标

项目	指标值
基本误差%	±2.5
回差%	2.0
死区%	3.0
始终点偏差%	±2.5
额定行程偏差%	+2.5
允许泄漏量1/h	2×10-2×阀额定容量

七、额定流量系数Kv

转角		10°	20°	30°	40°	50°	60°	70°
公称通径 mm	50	1.9	7.5	17	30	46	64	85
	80	6.7	15	30	55	92	140	220
	100	10	23	46	85	140	220	340
	125	16	35	70	130	220	340	530
	150	20	50	100	190	320	490	770
	200	40	90	180	340	570	870	1360
	250	60	140	290	530	900	1380	2130
	300	90	200	410	760	1280	1960	3060
	350	130	280	550	1040	1750	2660	4160
	400	160	370	730	1340	2300	4400	5450
	450	200	470	930	1700	2900	3480	6900
	500	250	570	1140	2120	3560	5430	8500
	600	360	820	1630	3050	5140	7840	12200
	700	500	1120	2200	4160	7000	10600	16600
	800	650	1450	2900	5400	9100	13800	21700
	900	810	1839	3726	6885	11583	17658	27540
	1000	1000	2270	4600	8500	14300	21800	34000

八、允许压差 MPa

公称通径 mm	配用执行机构型号
	361RSA-05		361RSB-10 361RXB-10		361RSB-20 361RXB-20		361RSC-30		361RSC-50		361RSC-60		361LSC-99		361RSD-100		361RSD-150
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	0.6	0.6
80	0.6	0.6
100	0.6	0.284
125	0.6	0.144	0.6	0.292	0.6	0.587
150	0.6	0.084	0.6	0.17	0.6	0.342
200	0.6	0.035	0.6	0.071	0.6	0.144
250			0.6	0.037	0.6	0.074	0.6	0.112
300			0.6	0.021	0.6	0.043	0.6	0.064
350			0.6	0.013	0.6	0.027	0.6	0.041
400							0.6	0.027	0.6	0.045	0.6	0.055
450							0.6	0.019	0.6	0.032	0.6	0.038
500							0.6	0.014	0.6	0.023	0.6	0.028
600													0.6	0.013	0.6	0.027	0.6	0.041
700													0.6	0.008	0.6	0.017	0.6	0.025
800													0.6	0.005	0.6	0.012	0.6	0.017
900													0.6	0.004	0.6	0.008	0.6	0.012
1000													0.6	0.003	0.6	0.006	0.6	0.009
动作时间 S/70°	13.26		14.0		28.0		18.67		32.67		37.3		50		23.3		32.7

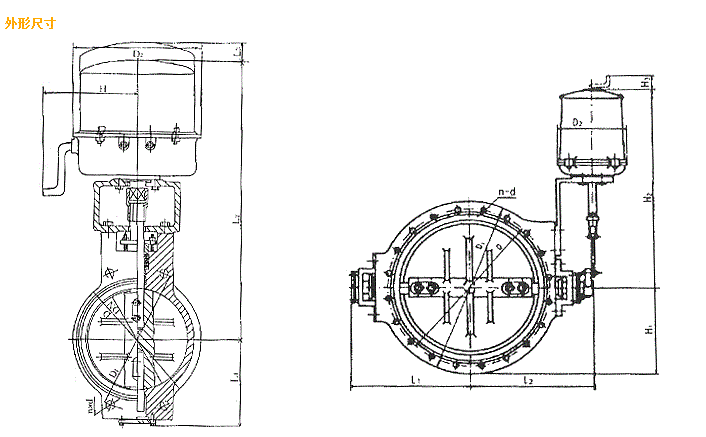

九、ZDRW DN50～1000主要外型尺寸 mm

公称通径 DN	D	D1	L1	L2				D2				H				n-d	L3				法兰端面距
公称通径 DN	D	D1	L1	配A型	配 B型	配 C型	配 D型	配 A型	配 B型	配 C型	配D型	配 A型	配 B型	配 C型	配D型	n-d	配A型	配B型	配C型	配D型	法兰端面距
50		110	92	355	-	-	-	225	-		-	200		-	-	4-φ14	120	-	-	-	60
80	125	150	92	355												4-φ18
100	145	175	102	385												4-φ18
125	175	200	117	384	429				225				225			8-φ18		155
150	200	225	130	397	442
200	255	280	172	437	482																70
250	310	335	197		511	561		-		335		-		260		12-φ18	-		165		70
300	362	395	227		536	586										12-φ23					80
350	412	445	252		561	611										12-φ23					80
400	462	495	296			656			-							16-φ23		-			100
450	518	550	321			679
500	568	600	346			704
600	755	705	480				1075			-	470		-	-	365	20-φ25			-	120	150
700	860	810	530				1125									20-φ24					150
800	975	920	595				1185									24-φ30					200
900	1075	1020	685				1280									24-φ30
1000	1175	1175	735				1320									28-φ30

注：L3为拆卸护罩所必须的尺寸。

十、ZDLW DN600～1000 主要外形尺寸 mm

公称通径	L1	L2	D	D1	D2	H1	H2	H3	n-d
600	480	585	705	755	310	377.5	790	90	20-25
700	530	635	810	860		430	790		24-25
800	595	695	920	975		487.5	790		24-30
900	685	790	1020	1075		537.5	805		24-30
1000	735	830	1120	1175		587.5	805		28-30

十一、主要零件材料及推荐使用温度范围

零件名称	材料	温度范围℃
阀体、阀板	HT200	-20～200
	35	-40～450
	ZG230-450
	1Cr18Ni9Ti
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti	-40～550

注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的最低、最高使用温度。其最低使用温度不得低于介质温度范围下限，最高使用温度不得高于介质温度范围的上限。

订货须知:
①ZDLW、ZDRW电子式电动调节通风蝶阀产品名称与型号②ZDLW、ZDRW电子式电动调节通风蝶阀公称压力③ZDLW、ZDRW电子式电动调节通风蝶阀公称通径④ZDLW、ZDRW电子式电动调节通风蝶阀连接法兰标准⑤ZDLW、ZDRW电子式电动调节通风蝶阀阀体材质⑥ZDLW、ZDRW电子式电动调节通风蝶阀额定流量系数⑦ZDLW、ZDRW电子式电动调节通风蝶阀工作介质⑧ZDLW、ZDRW电子式电动调节通风蝶阀介质温度⑨ZDLW、ZDRW电子式电动调节通风蝶阀是否带附件以便为您正确选型。
