气动蝶阀
ZMAW.ZSCW气动活塞调节蝶阀
    • 产品型号:
    • ZMAW.ZSCW
    • 产品口径:
    • 50-1200mm
    • 产品压力:
    • 0.6-4.0Mpa
    • 产品材质:
    • 碳钢、不锈钢
产品说明
  • 一、产品[ZMAW气动薄膜调节蝶阀]的详细资料:
    产品名称:气动薄膜调节蝶阀、气动活塞调节蝶阀
    产品型号:ZMAW、ZSRW、ZSCW
    详细介绍:ZMAW气动薄膜调节蝶阀,ZSRW、ZSCW气动活塞调节蝶阀输入控制信号(4-20mADC或1-5VDC)气源即可控制运转,结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。

                   ZMAW气动薄膜调节蝶阀                                                         ZSRW、ZSCW气动活塞调节蝶阀
    二、气动调节蝶阀调节机构主要技术参数
    公称通径 mm
    50
    80
    100
    125
    150
    200
    250
    300
    350
    400
    450
    500
    600
    700
    800
    900
    1000
    额定流量系数Kv
    85
    220
    340
    530
    770
    1360
    2130
    3060
    4160
    5450
    6900
    8500
    12200
    16600
    21700
    27540
    34000
    公称压力 MPa
    0.6
    额定转角 °
    70
    信号压力 KPa
    20~100
    流量特性
    近似等百分比
    介质温度 ℃
    -20~200(常温) ; -40~450(中温) ; -40~600(高温)
    接管法兰
    按JB78-59对夹式法兰连接
    信号连接螺孔
    M16×1.5
    配用执行机构
    薄膜式
    ZMA-2
    ZMA-3
    ZMA-4
    ZMA-5

    活塞式

    ZSC-45
    阀体材质
    ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
    可配附件
    手轮、定位器、空气过滤减压器等。
    三、薄膜式执行机构主要技术参数
    型 号
    ZMA-2
    ZMA-3
    ZMA-4
    ZMA-5
    有效面积 cm2
    280
    400
    630
    1000
    行 程 mm
    16
    25
    40
    60
    弹簧范围 KPa
    20~100 ; 40~200 ; 20~60 ; 60~100
    四、活塞式执行机构主要技术参数
    型 号
    活塞直径 mm
    有效面积 cm2
    最大行程 mm
    最大操作压力 KPa
    最大输出力 N
    ZSC-45
    250
    484
    60
    500
    21800
    五、气动调节蝶阀性能指标
    执 行 机 构
    薄膜式执行机构
    活塞式执行机构
    类 别
    不带定位器
    带定位器
    带定位器
    弹簧范围 KPa
    20~100 40~200
    20~60 60~100
    项 目
    基 本 误 差%
    ±8
    -
    ±2.0
    ±2.0
    回 差%
    6
    -
    2.0
    2.0
    死 区%
    5
    -
    0.8
    0.8
    始终点偏差%
    气 开
    始点
    ±4.0
    ±4.0
    ±2.0
    ±
    终点
    ±8
    ±8
    气 关
    始点
    ±8
    ±8
    终点
    ±4.0
    ±4.0
    额定转角偏差%
    ±2.5
    允许泄漏量1/h
    2×10-2×阀的额定容量
    六、允许压差 MPa
    配用执行机构型号
    ZMA-2
    ZMA-3
    ZMA-4
    ZMA-5
    ZSC-45
    70°
    70°
    70°
    70°
    70°
    公称通径mm
    50
    0.6
    0.097
    (0.22)








    80
    0.6
    0.038
    (0.086)








    100
    0.556
    (0.6)
    0.0196
    (0.0445)








    125


    0.6
    0.0250
    (0.0542)






    150


    0.444
    (0.6)
    0.0150
    (0.0314)






    200


    0.185
    (0.407)
    0.00587
    (0.0129)






    250




    0.331
    (0.6)
    0.00845
    (0.0175)




    300




    0.181
    (0.385)
    0.00461
    (0.00983)




    350




    0.133
    (0.284)
    0.00292
    (0.00622)




    400






    0.216
    (0.45)
    0.00485
    (0.0101)


    450






    0.171
    (0.356)
    0.00341
    (0.00741)


    500






    0.139
    (0.289)
    0.0025
    (0.0052)


    600








    0.6
    0.019
    700








    0.6
    0.0119
    800








    0.442
    0.00795
    900








    0.339
    0.00599
    1000








    0.236
    0.00403
    注:括号内数值为带定位器的允许压差。

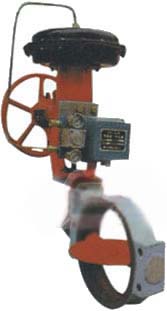

    七、ZMAW气动薄膜调节蝶阀

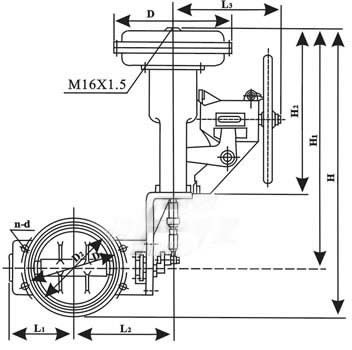

    八、气动调节蝶阀外形尺寸
    公称通径
    D1
    D2
    L1
    L2
    n-d
    H
    H1
    H2
    D
    L3
    法兰端面距
    50
    110

    92
    200
    4-14
    637
    582
    382
    280
    278
    60
    80
    150
    125
    92
    200
    4-18
    644
    582
    382
    280
    278
    100
    175
    145
    102
    210
    654
    280
    278
    125
    200
    175
    117
    234
    8-18
    723
    636
    436
    325
    278
    150
    225
    200
    130
    247
    736
    325
    278
    200
    280
    255
    172
    287
    763
    325
    278
    70
    250
    335
    310
    197
    327
    12-18
    1008
    853
    615
    410
    376
    300
    395
    362
    227
    351
    12-23
    1034
    410
    376
    80
    350
    445
    412
    252
    376
    1059
    410
    376
    400
    495
    462
    296
    432
    16-23
    1238
    1007
    720
    495
    376
    100
    450
    550
    518
    321
    459
    1266
    495
    376
    500
    600
    568
    346
    484
    1291
    495
    376
    600
    705
    755
    480
    565
    20-25
    1486
    1109
    796

    180
    150
    700
    810
    860
    530
    615
    24-25
    1539

    180
    800
    920
    975
    595
    675
    24-30
    1596

    180
    200
    900
    1020
    1075
    685
    770
    24-30
    1661
    1124

    180
    1000
    1120
    1175
    735
    810
    28-30
    1711
    1124

    180
    200

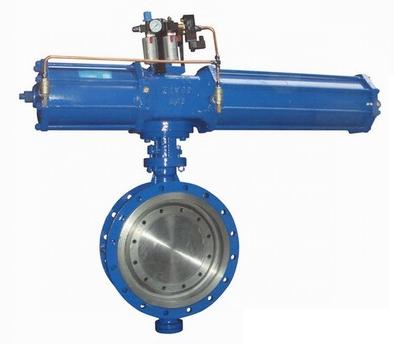

    九、ZSRW、ZSCW气动活塞调节蝶阀
    公称通径DN
    结构长度
    (标准值)
    连接尺寸
    L
    H
    H1
    PN0.6MPa
    PN1.0MPa
    毫米
    英寸
    法兰式
    对夹式
    D
    D1
    Z-d
    D
    D2
    Z-d
    50
    2
    108
    43
    100
    400
    140
    110
    4--14
    165
    125
    4--18
    65
    21/2
    112
    46
    115
    420
    160
    130
    4--14
    185
    145
    4--18
    80
    3
    114
    49
    120
    138
    190
    150
    4--18
    200
    160
    8-18
    100
    4
    127
    56
    130
    524
    210
    170
    4--18
    220
    180
    8-18
    125
    5
    140
    64
    150
    570
    240
    200
    8-18
    250
    210
    8-18
    150
    6
    140
    70
    170
    743
    265
    225
    8-18
    285
    240
    8-22
    200
    8
    152
    76
    200
    767
    320
    280
    8-18
    340
    295
    8-22
    250
    10
    165
    76
    235
    790
    375
    335
    12-18
    395
    350
    12-22
    300
    12
    178
    83
    300
    890
    440
    395
    12-22
    445
    400
    12-22
    350
    14
    190
    92
    325
    954
    490
    445
    16-22
    505
    460
    16-22
    400
    16
    216
    102
    355
    1070
    540
    495
    16-22
    565
    515
    16-26
    450
    18
    222
    114
    390
    1140
    595
    550
    20-22
    615
    565
    20-26
    500
    20
    229
    127
    420
    1200
    645
    600
    20-26
    670
    620
    20-26
    600
    24
    267
    154
    490
    1380
    755
    705
    24--26
    780
    725
    20-30
    700
    28
    292
    165
    550
    1580
    860
    810
    24--30
    895
    840
    24--30
    800
    32
    318
    190
    640
    1760
    975
    920
    24--30
    1015
    950
    24--33
    900
    36
    330
    203
    710

    1075
    1020
    24--30
    1115
    1050
    28-33
    1000
    40
    410
    216
    770

    1175
    1120
    28--30
    1230
    1160
    28-36
    1200
    48
    470
    254
    890

    1405
    1340
    32-33
    1450
    1380
    32-39

    气动调节蝶阀主要零件材料及推荐使用温度范围

    零件名称
    材 料
    温度范围℃
    阀体 阀板
    ZG230-450
    -40-450
    ZG1Cr18Ni9Ti
    -250-550
    ZG0Cr18Ni12Mo2Ti

    注:此表为各种材料的极限使用温度,在实际选用中应根据其产品的介质温度范围,确定材料的最低,最高使用温度,其最低使用温度不得低于介质温度范围下限,最高使用温度不得高于介质温度范围的上限。
    订货须知:
    订货时请填写《规格书》或注明以下内容:
    、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.信号压力、弹簧范围,4.流量特性,5.阀的开关型式,6.阀体、阀芯材料,7.是否带附件,说明附件型号。以便我们的为您正确选型。
    、若已经由设计单位选定凯斯特阀门公司的产品型号,请按型号直接向凯斯特阀门销售部订购;
    、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
