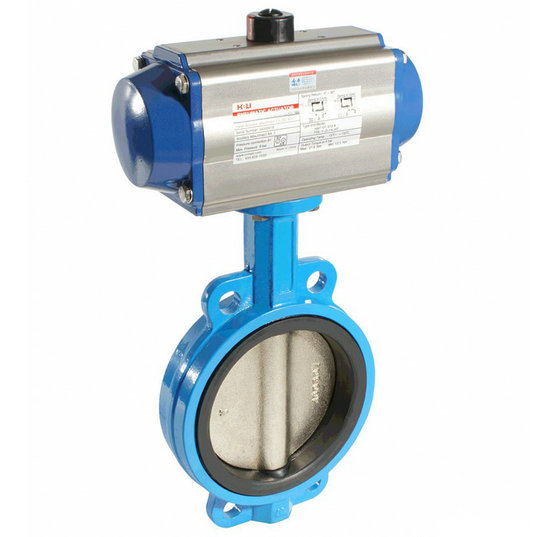

D671X气动对夹式软密封蝶阀

- 产品型号:
- D671X
- 产品口径:
- 50-1200mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁、铸钢
联系我们

产品说明

一、产品[D671X气动对夹式软密封蝶阀]的详细资料：

产品型号：D671X

产品名称：气动对夹式蝶阀气动对夹式软密封蝶阀,气动软密封蝶阀,对夹式软密封蝶阀

产品简介：D671X对夹式气动软密封蝶阀，是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。气动软密封蝶阀在投产前以及投产后要做好专业养护工作，为阀门服务于生产运营中起着至关重要的作用，正确和有序有效的维护保养会保护阀门，使阀门正常发挥功能并且延长气动软密封蝶阀使用寿命。

产品特点：
    1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
    2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
    3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
    4、蝶板采用框架结构，强度高，过流面积大，流阻小。
    5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
    6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
    7、本阀结构独特，操作灵活，省力，方便。

二、执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

三、主要技术参数

公称通经DN（mm)	50～2000		50～1600
公称药理PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	气动

四、主要零件的材质

零件名称	材料
阀体	WCB、
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	不锈钢+石棉板
填料	柔性石墨

五、凯斯特牌气动对夹蝶阀D671X/J -6/10/16 Q.C.P.R系列连接尺寸：

公称通径		结构长度(标准值)	外形尺寸（参考值）				连接尺寸(标准值)
公称通径		结构长度(标准值)	外形尺寸（参考值）				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	2 1/2	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	4	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	5	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	6	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	8	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	10	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	12	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	14	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	16	102	89	972	600	350	495	16-22	515	16-26	525	16-30
450	18	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	20	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	24	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	28	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	32	190	25	1488	750	380	920	24-30	950	24-33	950	24-39
900	36	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	40	216	725	1795	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	48	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明。

订货须知：
一、①气动对夹蝶阀产品名称与型号②气动对夹蝶阀口径③气动对夹蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的气动对夹蝶阀型号，请按气动对夹蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
