气动蝶阀
SD643H气动法兰式伸缩蝶阀
    • 产品型号:
    • SD643H
    • 产品口径:
    • 50-2000mm
    • 产品压力:
    • 1.0-2.5Mpa
    • 产品材质:
    • 碳钢、不锈钢
产品说明
  • 一、产品[SD643H气动法兰式伸缩蝶阀]的详细资料:

    产品型号:SD643H

    产品名称:气动法兰式伸缩蝶阀

    产品特点:气动传动法兰式伸缩蝶阀,传动伸缩蝶阀,气动传动伸缩蝶阀

    SD643H气动伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。其主要特点如下:设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。
    SD643H传动法兰式伸缩蝶阀安装使用注意事项:
    1、伸缩蝶阀在安装前必须平放,切勿随意磕碰。
    2、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。
    3、当管道问长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。
    4、伸缩蝶阀可在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出
    (见图1),支架的支承力按下列公式计算,运行时严禁将支架卸掉。
                       F>π/4三PS·DN·(kgf)
    式中: PS-管道试验压力,DN-管道直径
    5、伸缩蝶阀不做温度补偿时,只做安装更换、维修阀门方便用时,可用通螺栓限位,对称夹紧伸缩蝶阀以防止伸缩管拉出(见图 2),损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上公式进行计算,运行时限位螺栓晋严禁卸掉 (螺栓另配)
    6、管道施工现场严禁随意拆卸解体伸缩蝶阀。
    7、本伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管 道上的两法兰面要求平行。
    8、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。
    9、伸缩管安装在阀门后。
    10、伸缩阀伸缩部分
    二、设计标准:GB/T12238-1989
    法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
    GB/T9115.1-2000;GB/T9115.2-2000
    压力试验:GB/T13927-1992;JB/T9092-1999
    三、主要技术参数
    公称通径
    DN(mm)
    50~2000
    公称压力
    PN(MPa)
    0.6
    1.0
    1.6
    试验压力
    强度试验
    0.9
    1.5
    2.4
    密封试验
    0.66
    1.1
    1.76
    气密封试验
    0.6
    0.6
    0.6
    适用温度
    ≤80℃
    适用介质
    空气、水、蒸气、煤气、油品等。
    驱动形式
    手动、蜗杆蜗轮传动、气传动、电传动。
    四、主要零件的材质
    零件名称
    材料
    阀体
    铸铁、铸钢、不锈钢、铬钼钢、合金钢
    蝶板
    铸钢、合金钢、不锈钢、铬钼钢
    密封圈
    橡胶、聚四氟、聚内脂、不锈钢
    阀杆
    2Cr13、不锈钢、铬钼钢
    伸缩管
    铸铁、铸钢、不锈钢、铬钼钢
    填料
    柔性石墨

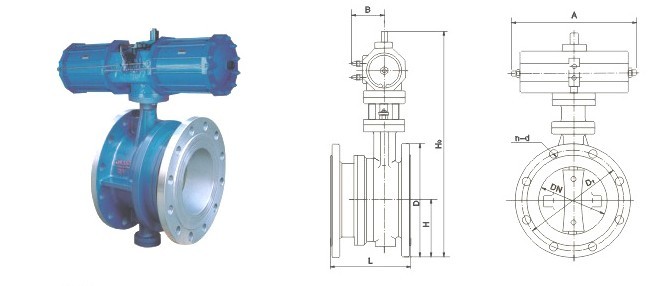

    牌气动法兰式伸缩蝶阀SD643H/F/X-6/10/16系列连接尺寸:
    公称通径
    外形尺寸(参考值)
    法兰尺寸和螺栓孔尺寸(标准值)
    H
    H1
    设计最大长度
    设计最小长度
    设计长度
    A
    B
    0.6MPa
    1.0MPa
    1.6MPa
    毫米
    英寸
    D
    D1
    D2
    n-d
    D
    D1
    D2
    n-d
    D
    D1
    D2
    n-d
    50
    2
    80
    400
    164
    138
    151
    245
    72
    140
    110
    88
    4-14
    165
    125
    99
    4-18
    165
    125
    99
    4-18
    65
    2 1/2
    93
    400
    190
    154
    172
    245
    72
    160
    130
    108
    4-14
    185
    145
    118
    4-18
    185
    145
    118
    4-18
    80
    3
    100
    410
    195
    163
    177
    245
    72
    190
    150
    124
    4-18
    200
    160
    132
    8-18
    200
    160
    132
    8-18
    100
    4
    110
    430
    227
    184
    206
    355
    92
    210
    170
    144
    4-18
    220
    180
    156
    8-18
    220
    180
    156
    8-18
    125
    5
    125
    465
    254
    201
    215
    355
    92
    240
    200
    174
    8-18
    250
    210
    184
    8-18
    250
    210
    184
    8-18
    150
    6
    143
    615
    240
    195
    225
    355
    92
    265
    225
    199
    8-18
    285
    240
    211
    8-22
    285
    240
    211
    8-22
    200
    8
    170
    685
    265
    215
    245
    250
    170
    320
    280
    254
    8-18
    340
    295
    266
    8-22
    340
    295
    266
    12-22
    250
    10
    198
    740
    295
    235
    265
    250
    170
    375
    335
    309
    12-18
    395
    350
    319
    12-22
    405
    355
    319
    12-26
    300
    12
    223
    800
    308
    254
    282
    450
    220
    440
    395
    363
    12-22
    445
    400
    370
    12-22
    460
    410
    370
    12-26
    350
    14
    253
    860
    325
    271
    300
    450
    220
    490
    445
    413
    12-22
    505
    460
    429
    16-22
    520
    470
    429
    16-26
    400
    16
    283
    945
    345
    283
    314
    450
    280
    540
    495
    463
    16-22
    565
    515
    480
    16-26
    580
    525
    480
    16-30
    450
    18
    308
    1000
    370
    314
    340
    650
    280
    595
    550
    518
    16-22
    615
    565
    530
    20-26
    640
    585
    548
    20-30
    500
    20
    335
    1060
    377
    316
    346
    650
    280
    645
    600
    568
    20-22
    670
    620
    582
    20-26
    715
    650
    609
    20-33
    600
    24
    390
    1170
    446
    388
    417
    850
    380
    755
    705
    667
    20-26
    780
    725
    682
    20-30
    840
    770
    720
    20-36
    700
    28
    448
    1325
    445
    395
    425
    850
    380
    860
    810
    772
    24-26
    895
    840
    794
    24-30
    910
    840
    794
    24-36
    800
    32
    508
    1445
    479
    425
    455
    1250
    380
    975
    920
    878
    24-30
    1015
    950
    901
    24-33
    1025
    950
    901
    24-39
    900
    36
    558
    1555
    515
    455
    485
    1250
    380
    1075
    1020
    978
    24-30
    1115
    1050
    1001
    28-33
    1125
    1050
    1001
    28-39
    1000
    40
    615
    1675
    525
    465
    495
    1500
    580
    1175
    1120
    1078
    28-30
    1230
    1160
    1112
    28-36
    1255
    1170
    1112
    28-42
    1200
    48
    735
    1925
    574
    512
    542
    1500
    580
    1405
    1340
    1295
    32-33
    1455
    1380
    1328
    32-39
    1485
    1390
    1328
    32-48

    订货须知:
    一、①气动法兰式伸缩蝶阀产品名称与型号②气动法兰式伸缩蝶阀口径③气动法兰式伸缩蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定公司的气动法兰式伸缩蝶阀型号,请按气动法兰式伸缩蝶阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
