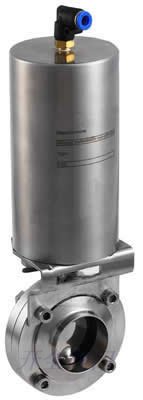

D621X气动卫生级蝶阀

- 产品型号:
- D621X
- 产品口径:
- 20-150mm
- 产品压力:
- 0.6-1.0Mpa
- 产品材质:
- 不锈钢
联系我们

产品说明

一、产品[D621气动卫生蝶阀]详细资料：

产品名称：气动卫生级快装蝶阀,气动卫生级对焊蝶阀,气动卫生级外螺纹蝶阀,气动卫生级三片式蝶阀

产品型号：D681X、D661X、D621X、D676X

产品概述：气动卫生型蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。

主要特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、采用标准：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、执行机构

采用新型系列GT型气动执行器，气动卫生型蝶阀有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、附件的选项：
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

五、主要技术参数：

公称通径	DN（mm）	15～150
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、蒸气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
连接方式	快装式、卡箍式、外螺纹、焊接式等

六、主要零件的材质：

零件名称	材料
阀体	304、316、316L
蝶板	304、316、316L
密封圈	硅橡胶、氟橡胶、聚四氟
阀杆	304、316、316L
填料	硅橡胶、氟橡胶、聚四氟

七、蝶阀密封材料选用和适用温度：

材料品种	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	PTFE	SI	VITON	NR	PA
型号代号	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	232℃	250℃	204℃	85℃	93℃
耐最低温度	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

八、主要外形尺寸：

规格（ISO）	A	B	D	L	H	Kg
20	50	78	19.05	130	82	1.2
25	50	78	25.4	130	82	1.2
32	50	78	31.8	130	82	1.05
38	50	86	38.1	130	86	1.2
51	52	102	50.8	140	96	1.7
63	56	115	63.5	150	103	2.1
76	56	128	76.1	150	110	2.4
89	60	139	88.9	170	116	2.7
102	64	154	101.6	170	122	3.05
108	64	159	108	170	126	3.15
133	80	138	133	190	138	5.2
159	90	215	159	190	153	9.2

订货须知：
一、①D621气动卫生蝶阀产品名称与型号②D621气动卫生蝶阀口径③D621气动卫生蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的D621气动卫生蝶阀型号，请按D621气动卫生蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
