法兰闸阀

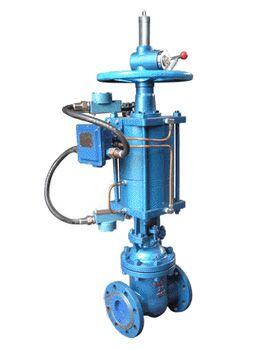

Z6S41系列气动带手动楔式闸阀
    • 产品型号:
    • Z6S41系列
    • 产品口径:
    • 40-600mm
    • 产品压力:
    • 1.6-6.4Mpa
    • 产品材质:
    • 碳钢、不锈钢
产品说明
  • 一、Z6S41H气动闸阀主要性能参数

    公称压力:1.6,2.5.4.0.6.4MPa
    使用温度:-29~425℃(碳钢)-40~+550℃(不锈钢)
    公称通径:DN50~800mm
    阀体材质:304.306.316L.WCB.HT200
    连接法兰:JB/T79.GB913.HG20592
    适用介质:空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
    作用方式:切断型,调节型,手动控制
    电源电压:220VAC、24VAC
    输入信号:4~20mA/1~5VDC
    0~20mA/0~10VDC

    型号
    Z6S41H-25
    Z6S41H-16
    Z6S41T-10
    公称通径DN(mm)
    50~600
    40~400
    40~400
    适用介质
    水、蒸气
    、油品
    水、蒸气
    水、蒸气
    最高介质温度(℃)
    425
    425
    200
    气缸工作压力(表)MPa
    0.4~0.6

    二、Z6S41H气动闸阀用途及使用范围

    凯斯特牌Z6S41系列气动带手动楔式闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且,由于该阀具备缓冲机构,能有效地减速轻了关闭阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。
    为了配合用户实现操作自动化,本公司除供应本系列产品之外,还可单独提供包括支架在内的气缸体,帮助用户对已有的种类繁多的手动闸阀进行改造,将双缸气动执行机构部分安装在手动闸阀的阀体大盖上,即可构成双缸式气动-手动两用闸阀。
    由于其技术先进,性能可靠,操作切换和维修方便,已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。

    三、 Z6S41H气动闸阀结构原理

    本系列产品以0.4~0.6MPa(表压)净化压缩空气作工作压力,推动活塞,带动闸板作垂直于流体的位移,实现开启开关闭阀门的目的。

    巧妙设计的双层气缸和缓冲机构

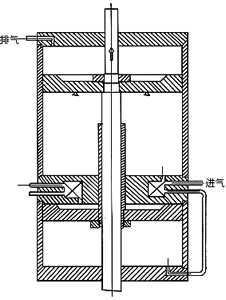

    双层气缸和缓冲机构的工作原理,按闸板工作的四个阶段分述如下:

    (附插原理图①、②、③、④)

    1、闸阀开启前阶段:上层气缸的活塞(以下简称上活塞)和下层气缸的活塞(以下简称下活塞)同时受力,阀杆在上、下活塞的推动下,以单活塞近二倍的提升力,克服闸板密封面和阀体密封面之间的最大静磨擦力,带动闸板上升。 压缩空气由上气缸的下气室,经由设置在隔板的特定通道,通过连通管,到达下气缸的下气室,推动上下活塞同时工作。下气缸上气室中的气体,经过设置在隔板内的另一特定通道。畅通无阻的排出气缸体外。
    2、闸阀开启的后阶段:在闸板稍稍开启以后,下活塞就运行到了上死点,闸板在上活塞的带动下,继续提升,直至到了全开位置。
    3、闸阀关闭的前阶段:在上活塞的推动下,闸板离开全开位置,开始下降。
    4、闸板关闭的后阶段:当上活塞碰到下活塞凸台,并带动下活塞一起继续下降时,由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍,明显地减慢了下行的速度,进至闸板下降到了全关位置。减缓闸板下行的冲击,自行可关严阀门,又不使阀板楔得过紧,同时,还保护了密封面,免受猛烈冲击而损坏。
    灵活可靠的气动-手动转换机构,装气缸盖上部的气动-手动转换机构,在闸阀开启的关闭过程的任何位置上,都可十分方便的转动操作手柄,直接地进行由气动至手动或由手动至气动的操作方式的转换,转换操作手柄采用定位销式自锁设计,手柄定位后,可靠镇定。由电磁阀及其控制电路或供风系统发生故障时,不需其他辅助工具,即可迅速转换成手动操作状态,保证线路正常运行,避免事故发生。在新建工程的自控制系统未完成之前,本系列闸阀可以可靠地作为手动闸阀使用,动作时灵活轻快。
    关阀时间可调通过调整,安装在隔板上的缓冲机构,还可以在一定范围内调整闸板关闭的时间。
    可配用回讯器

    工作状况(1)--开阀初始阶段工作力=2P 工作状况 (2)--开阀初始阶段工作力=2P 工作状况(3)--关阀初始阶段工作力=P  工作状况(4)--关阀终了阶段工作力=P

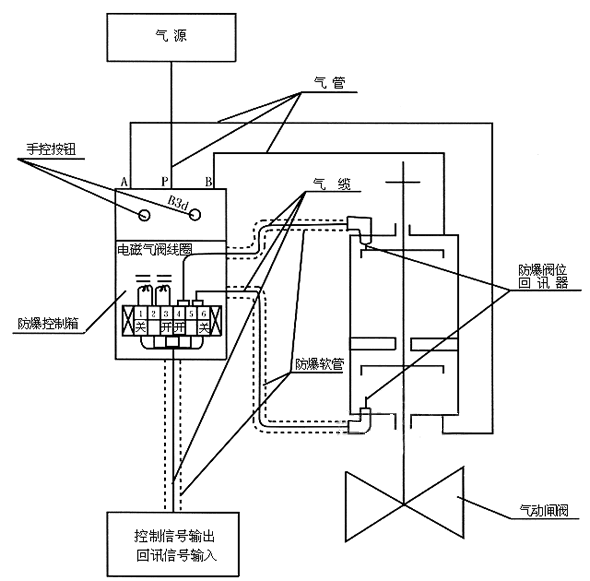

     双缸式气动带手动楔式闸阀系统控制原理图:

    本阀可以配用电的或气的回讯器,用以发送阀门开关状态信息。因此,使用本阀可以实现远距离控制,集中控制和自动控制。
    △耐腐防蚀的气缸 本阀的气缸选用于无缝钢管制造,内表面镀以耐腐性硬铬,并经抛光处理,具有磨擦力小、不易锈蚀、高硬度、寿命长等优点。
    △气缸中的密封圈采用丁晴橡胶○形密封圈,密封性能可靠,维修时更换方便。

    四、Z6S41H气动闸阀性能规范

    1、阀体性能

    型号
    公称压力PN(MPa)
    阀体试验压力
    PN(MPa)
    工作温度(℃)
    120
    200
    225
    250
    300
    350
    400
    425
    强度试验
    密封试验
    工作压力P(MPa)
    Z6S41T-10
    1.6
    2.4
    1.6
    -
    1.6
    -
    1.5
    1.3
    1.2
    1.0
    0.9
    Z6S41H-25
    2.5
    3.8
    2.5
    -
    2.5
    -
    2.3
    2.0
    1.8
    1.6
    1.4
    Z6S41H-40
    4.0
    6.0
    4.0
    -
    4.0
    -
    3.6
    3.2
    2.8
    2.6
    2.2
    Z6S41H-64
    6.4
    9.6
    6.4
    -
    6.4
    -
    5.7
    5.2
    4.6
    3.8
    3.6

    2、气缸性能

    型号
    公称压力
    PN(MPa)
    气缸密封试验压力
    PN(MPa)
    气缸工作压力
    PN(MPa)
    Z6S41T-10
    Z6S41H-25
    Z6S41H-40
    Z6S41H-64
    0.6
    0.6
    0.4~0.6

    3、耗气量
    [净化压缩空气压力:0.4MPa(表)] 闸阀的气缸单程耗气量(以压缩空气体积计算)

    气缸直径D(mm)
    50
    80
    100
    150
    200
    250
    300
    350
    400
    耗气量(m)
    0.0023
    0.0029
    0.0033
    0.0084
    0.0169
    0.0198
    0.0320
    0.0636
    0.0707

    五、Z6S41H气动闸阀结构、材料及使用说明
    1、本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
    2、上活塞行至行程上端可顶上上回讯器,使之发讯;下活塞行之行程下端可顶下下回讯器,使之发讯,以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
    3、手轮上部的外伸指示杆的上升和下降,标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时,外伸指示杆位于最低位置;反之,闸阀全开时,外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
    4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位,闸阀处于气动操作状态;反之,将转换手柄逆时针方向提转到“手动”定于孔处定位,闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。 手动操作闸阀时,手轮旋向和普通手动阀一样,即顺时针转为关,逆时针转为开。带锥齿轮转动的相反。
    主要零件材质:

    阀体、阀盖、阀板
    铸钢
    阀体及闸板的密封面
    合金钢
    阀杆
    不锈钢
    双头螺栓
    35号钢
    气缸
    20号无缝钢管
    活塞
    铸铝合金
    手动螺母
    青铜



    密封圈
    石棉橡胶板
    缠绕式金属石墨垫片
    活塞环及轴环
    耐油橡胶○型圈
    填料函
    石墨石棉绳

    PN1.6MPa 主要连接尺寸和外形尺寸

    DN
    D
    D1
    D2
    b
    f
    L
    H
    Ds
    D0
    Z-d
    气源接头
    重量Kg
    50
    160
    125
    100
    16
    3
    250
    865
    160
    250
    4-18
    M12×1.25
    42
    80
    195
    160
    135
    20
    3
    280
    1100
    160
    300
    8-18
    54
    100
    215
    180
    155
    20
    3
    300
    1200
    160
    350
    8-18
    100
    150
    280
    240
    210
    24
    3
    350
    1380
    219
    400
    8-23
    135
    200
    335
    295
    265
    26
    3
    400
    1580
    273
    400
    12-23
    270
    250
    405
    355
    320
    30
    3
    450
    1710
    273
    400
    12-25
    M20×1.5
    350
    300
    460
    410
    375
    30
    4
    500
    1880
    325
    500
    12-25
    480
    350
    520
    470
    435
    34
    4
    550
    2180
    426
    500
    16-25
    570
    400
    580
    525
    485
    36
    4
    600
    2325
    459
    550
    16-30
    900
    450
    640
    585
    545
    40
    4
    650
    2570
    500
    550
    20-30
    1560
    500
    705
    650
    608
    44
    4
    700
    2800
    600
    600
    20-34
    M24×1.5
    1820
    600
    840
    770
    718
    48
    5
    800
    3010
    600
    600
    20-41
    M27×1.5
    2850

    PN2.5MPa 主要连接尺寸和外形尺寸

    DN
    D
    D1
    D2
    b
    f
    L
    H
    Ds
    D0
    Z-d
    气源接头
    重量Kg
    50
    160
    125
    100
    20
    3
    250
    865
    160
    250
    4-18
    M12×1.25
    42
    80
    195
    160
    135
    22
    3
    280
    1100
    160
    300
    8-18
    54
    100
    230
    190
    160
    24
    3
    300
    1200
    160
    350
    8-23
    105
    150
    300
    250
    218
    30
    3
    350
    1380
    219
    400
    8-25
    190
    200
    360
    310
    278
    34
    3
    400
    1580
    273
    400
    12-25
    280
    250
    425
    370
    332
    36
    3
    450
    1710
    273
    400
    12-30
    M20×1.5
    405
    300
    485
    430
    390
    40
    4
    500
    1880
    325
    500
    16-30
    535
    350
    550
    490
    448
    44
    4
    550
    2180
    426
    500
    16-34
    720
    400
    610
    550
    405
    48
    4
    600
    2325
    459
    550
    16-34
    1200
    450
    660
    600
    555
    50
    4
    650
    2570
    500
    550
    20-34
    1910
    500
    730
    660
    610
    52
    4
    700
    2800
    650
    600
    20-41
    M24×1.5
    2250
    600
    840
    770
    718
    56
    5
    800
    3010
    730
    600
    20-41
    M27×1.5
    3100

    PN4.0MPa 主要连接尺寸和外形尺寸

    DN
    D
    D1
    D2
    b
    f
    L
    H
    Ds
    D0
    Z-d
    气源接头
    重量Kg
    50
    160
    125
    100
    20
    3
    250
    890
    160
    300
    4-18
    M12×1.25
    62
    80
    195
    160
    135
    22
    3
    310
    1150
    219
    350
    8-18
    130
    100
    230
    190
    160
    24
    3
    350
    1300
    273
    400
    8-23
    155
    150
    300
    250
    218
    30
    3
    450
    1450
    273
    400
    8-25
    240
    200
    375
    320
    282
    38
    3
    550
    1660
    325
    500
    12-30
    M20×1.5
    280
    250
    445
    385
    345
    42
    3
    650
    1860
    325
    500
    12-34
    305
    300
    510
    450
    408
    46
    4
    750
    2010
    426
    500
    16-34
    580
    350
    570
    510
    465
    52
    4
    850
    2350
    459
    550
    16-34
    770
    400
    655
    585
    535
    58
    4
    950
    2530
    600
    550
    16-41
    1260
    450
    680
    610
    560
    60
    4
    1050
    2780
    650
    600
    20-41
    M24×1.5
    1680
    500
    755
    670
    612
    62
    4
    1150
    3100
    730
    600
    20-48
    M27×1.5
    2150

    PN6.4MPa 主要连接尺寸和外形尺寸

    DN
    D
    D1
    D2
    b
    f
    L
    H
    Ds
    D0
    Z-d
    气源接头
    重量Kg
    50
    175
    135
    105
    26
    3
    250
    865
    160
    250
    4-23
    M12×1.25
    85
    80
    210
    170
    140
    30
    3
    310
    1170
    300
    300
    8-23
    125
    100
    250
    200
    168
    32
    3
    350
    1280
    350
    350
    8-25
    178
    150
    340
    280
    240
    38
    3
    450
    1470
    400
    400
    8-34
    305
    200
    405
    345
    300
    44
    3
    550
    1650
    400
    400
    12-34
    M20×1.5
    410
    250
    470
    400
    350
    48
    3
    650
    1810
    400
    400
    12-41
    690
    300
    530
    460
    412
    54
    4
    750
    1960
    500
    500
    16-41
    770
    350
    595
    525
    475
    60
    4
    850
    2240
    500
    500
    16-41
    980
    400
    670
    585
    525
    66
    4
    930
    2450
    550
    550
    16-48
    M24×1.5
    1970

    六、Z6S41H气动闸阀安装使用及维修保养注意事项

    1、阀在安装前应仔细核对型号是否与使用要求符合。
    2、本阀可安装在任何工作位置,但应考虑检修和操作的方便。
    3、阀在安装前应对阀体进行密封性试验;阀在安装前还应进行三次以上的空载启闭试验,气动闸阀的闸板开关应灵活,各种轴件不得有卡阻现象。
    4、安装过程中应清除孔内、密封面及接合面的污垢,检查连接螺栓是否均匀拧紧。
    5、安装完毕要进行密封试验及气动和手动操作试验。同时检查回讯器在阀门全开或全关状态下能否正确发讯。
    6、本阀在使用中,要求将闸板全开全关,不允许将闸阀打开一部分作为调节流量的节流阀使用。否则,在介质流速的冲刷下使密封面损坏。
    7、阀在使用过程中,应定期(18个月)在气缸内壁加注少量润滑油。
    8、阀在使用期间,应视其动作频繁程度进行定期检查和维护。
    9、气动-手动转换装置上的转换手柄在手动的位置,绝对不允许进行气动操作。

    七、Z6S41H气动闸阀可能发生的故障和消除方法

    可能发生的故障
    发生故障的原因
    消除办法
    填料渗漏
    填料密封圈磨损
    1、压紧填料密封圈
    2、更换密封圈
    活塞往复失灵
    ○形圈磨损或活塞杆变形
    1、更换○形圈
    2、更换活塞杆
    回讯器失灵
    回讯器顶杆与活塞上下两端点有差距或回讯器零件损件
    1、调整回讯器顶杆
    2、更换回讯器

    订货须知:
    一、①气动闸阀产品名称与型号②气动闸阀口径③气动闸阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的气动闸阀型号,请按气动闸阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
