Z44T/W平行式双闸板闸阀

- 产品型号:
- Z44T/W
- 产品口径:
- 40-1200mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 灰铸铁、球墨铸铁
联系我们

产品说明

一、产品[Z44T/W平行式双闸板闸阀]的详细资料：

产品名称：平行式双闸板闸阀

凯斯特牌Z44T/W-10型平行式双闸板闸阀,平行式双闸板闸阀,双闸板闸阀本阀广泛适用于石油、化工、制药、电力等行业．在公称压力≤l,0MPa的蒸汽、水、油类等介质的管路上，作启闭用。

产品特点：1、当系统正常工作时，闸板以1.0m/min匀速启、闭；而系统断电等事故状态时的关闭分为快、慢关两个阶段。100-20%开度为快关，时间10（S）。20-0%开度为慢关，时间为40（S）。
2、用在水泵出口作截止、止回阀使用，该阀还具有阀杆锁定装置。保证运行安全。
3、Z943T型闸阀选用新型电动装置，可就地操作也可远控，并能满足计算机程控要求。控制准确、安全、可靠。

二、性能规范：

型号	公称压力MPa	试验压力MPa			工作温度	使用介质
		强度	密封（液）	低压密封（气）
Z44W-10	1.0	1.5	1.1	0.6	≤80℃	水、蒸汽、油
Z44T-10

三、主要零件材料：

型号	阀体	阀盖	闸板	阀杆螺母	阀杆	填料
Z44W-10	灰铸铁		灰铸铁	铜	碳钢、不锈钢	油浸石棉盘根
Z44T-10	灰铸铁

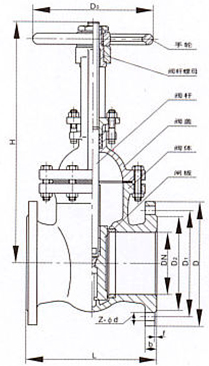

四、凯斯特牌平行式双闸板闸阀外形尺寸和连接尺寸：

口径 DN（mm）	Z44T/W-10
口径 DN（mm）	L	D	H	D0
40	165	145	295	160
50	180	160	325	180
65	195	180	380	180
80	210	195	420	200
100	230	215	520	200
125	255	245	610	240
150	280	280	710	240
200	330	335	915	320
250	380	390	1095	320
300	420	445	1275	400
350	450	500	1500	400
400	480	565	1760	500
450	510	615	1920	500
500	540	670	2170	720
600	600	780	-	-
700	660	895	-	-
800	720	1010	-	-
900	780	1110	-	-
1000	840	1220	-	-
1200	960	1450	-	-

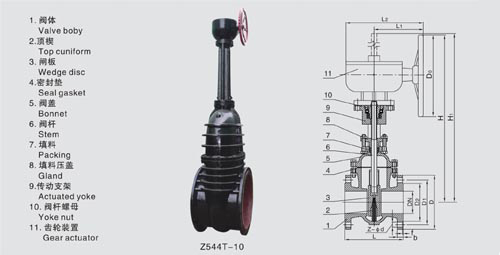

五、Z544T、Z544W 伞齿轮传动平行式双闸板闸阀：

产品说明:闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质; 闸阀适用的压力,温度及口径范围很大,尤其适用于中,大口径的管道.明杆闸阀的阀杆带动闸板一起升降,阀杆上的传动螺纹在阀体外部,因此, 可根据阀杆的运动方向和位置直观地判断闸板启闭和位置,而且传动螺纹便于润滑和不受流体腐蚀,但它要求有较大的安装空间.平行式双闸板一般通过顶楔产生密封力,密封面间相对移动小,不易擦伤,多用于低压,中小口径的闸阀.

六、外形尺寸和连接尺寸: 1.0Mpa GB12232--89 GB/T13927-32

型号	公称通径	尺寸
型号	公称通径	L	D	D1	D2	b-f	z- Φ d	H	H1	L1	L2	Do
Z544T、Z544W	200	330	335	295	265	26-3	8-23	1074	1286	230	360	400
	250	380	390	350	320	28-3	12-23	1181	1445	230	360	400
	300	420	440	400	368	28-4	12-23	1332	1647	230	360	400
	350	450	500	460	428	30-4	16-23	1519	1885	230	360	400
	400	480	565	515	482	32-4	16-25	1736	2153	260	410	450
	450	510	615	565	532	32-4	20-25	1921	2389	260	410	450
	500	540	670	620	585	34-4	20-25	2103	2623	260	410	450
	600	600	780	725	685	36-5	20-30	2414	3035	260	410	450
	700	660	895	840	800	40-5	24-30	2705	3427	310	495	550
	800	720	1010	950	905	44-5	24-34	2907	3732	310	495	550
	900	780	1110	1050	1005	46-5	28-34	3197	4122	310	495	550
	1000	840	1220	1160	1115	50-5	28-34	3488	4518	370	590	600
	1200	960	1450	1380	1325	56-5	32-41	3907	4935	370	590	600
	1400	1080	1675	1590	1525	62-5	36-48	4187	5615	370	590	600
	1600	1000	1915	1820	1750	68-5	40-54	4772	6400	370	590	600

订货须知：
一、①平行式双闸板闸阀产品名称与型号②平行式双闸板闸阀口径③平行式双闸板闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的平行式双闸板闸阀型号，请按平行式双闸板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
